Renishaw TONiC T103 RKLC20-S Serie Installationshandbuch
Verwandte Anleitungen für Renishaw TONiC T103 RKLC20-S Serie
Inhaltszusammenfassung für Renishaw TONiC T103 RKLC20-S Serie

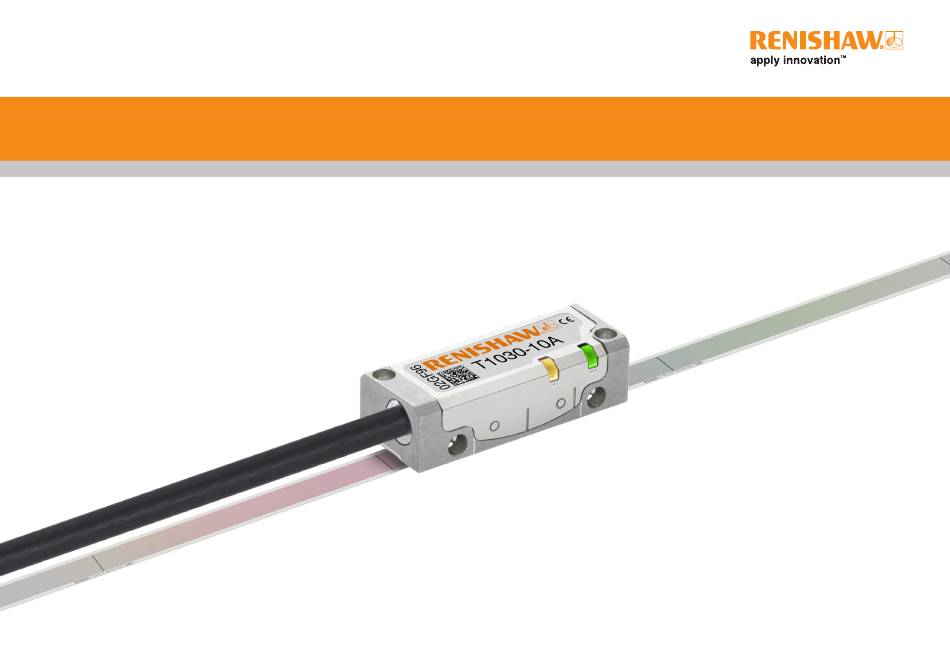

- Seite 1 Installationshandbuch M-9653-9569-02-A TONiC RSLM hochgenaues Wegmesssystem T103x RKLC20-S Wegmesssystem ™...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang Rechtlicher Hinweis Lagerung und Handhabung Installationszeichnung TONiC T103x Zeichnung des Ti Interface RKLC20-S Maßband – Installationszeichnung RKLC20-S Maßband-Montagehilfe Endklemmen Installation der Referenzmarke und der Endschalter Schnellstart-Anleitung TONiC Systemanschluss Abtastkopfmontage und -installation Systemkalibrierung Wiederherstellen der Werkseinstellungen Signalverstärkung (Automatic Gain Control – AGC) ein-/ausschalten Ausgangssignale Geschwindigkeit Elektrische Anschlüsse... -
Seite 3: Rechtlicher Hinweis
Loctite ® ist ein eingetragenes Warenzeichen der Henkel Corporation. durch Renishaw plc oder eine autorisierte Vertretung genehmigt wurden, die Erlaubnis zum Betrieb des Geräts Andere Markennamen, Produkt- oder Unternehmensnamen sind Marken des jeweiligen Eigentümers. erlöschen lassen. Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse A in Übereinstimmung mit Patente Teil 15 der FCC-Richtlinien. -
Seite 4: Reach-Verordnung
Richtlinien zur Verwertung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für Elektro- und Elektronik-Altgeräte (WEEE) -
Seite 5: Lagerung Und Handhabung
Lagerung und Handhabung Minimaler Biegeradius RKLC20-S – 50 mm HINWEIS: Vergewissern Sie sich während der Lagerung, dass das Klebeband auf der Außenseite des Biegeradius angebracht ist. Maßverkörperung und Lesekopf Nur Abtastkopf N-Heptan Azeton Lagerung Installation Betrieb Luftfeuchtigkeit +70 °C +35 °C +70 °C −20 °C +10 °C 0 °C... -
Seite 6: Installationszeichnung Tonic T103X
Installationszeichnung TONiC T103x Abmessungen und Toleranzen in mm 2 x M2,5 durchgängig, angesenkt auf Ø 3 × 2,75 tief Vorwärtsrichtung des Abtastkopfes in von alternativer Montagefläche Bezug auf die Maßverkörperung (Gierwinkel ±0,4°) Magnetische 0,25 (Rollwinkel ±0,5°) 8,75 * Versatz 3,75 ±0,5 Referenzmarkenauswahl 0,08 11 *... -
Seite 7: Zeichnung Des Ti Interface
Zeichnung des Ti Interface Abmessungen und Toleranzen in mm 6 min R > 20 Dynamischer Biegeradius R > 10 Statischer Biegeradius CAL/AGC Druckschalter Zugangsloch Ø2,4 33,3 Diagnose-LED (Ti0004 - Ti20KD and TD4000 - TD0040) Abdeckplatte 4-40 UNC x 2 Funktion der CAL-Taste Drücken (<3 Sekunden) – Kalibrierroutine (CAL) ein-/ausschalten Drücken (>3 Sekunden) –... -
Seite 8: Rklc20-S Maßband - Installationszeichnung
RKLC20-S Maßband – Installationszeichnung Abmessungen und Toleranzen in mm Gesamtlänge (L + 30) Maßbandlänge (L) Messlänge ML = (L − 40) (ML = (L − 55) mit richtungskennenden Entschaltern) (20, wenn Q-Endschalter nicht Position der optischen Mittellinie des Abtastkopfes bei gesamtem Verfahrweg benutzt wird) TONiC Abtastkopf Magnetische Referenzmarkenauswahl... -
Seite 9: Rklc20-S Maßband-Montagehilfe
RKLC20-S Maßband-Montagehilfe Geeignet für: RKLC20 Maßband (beliebige Länge) Benötigte Teile: Optionale Teile: Reinigungstücher (A-9523-4040) Ein RKLC20-S Maßband der richtigen Länge („RKLC20-S Maßband – Installationszeichnung“, Seite 6) Faserfreies Tuch Maßband-Montageführung – seitliche Befestigung (A-6547-1912) Magnet Montageführung (A-9653-0201) oder Montageführung mit Befestigung von oben (A-6547-1915) Endschaltermagnete (P-Endschalter –... -
Seite 10: Maßbandzuschnitt
RKLC20-S Maßband-Montagehilfe (Fortsetzung) Maßbandzuschnitt Falls erforderlich, schneiden Sie das Maßband mit der Schneidevorrichtung oder Schere auf die gewünschte Länge zu. Verwendung der Schneidevorrichtung Verwendung der Schere Die Schneidevorrichtung sollte unter Verwendung geeigneter Spannmittel gesichert werden. Führen Sie das RKLC20-S Maßband durch die erste Öffnung an der Schere (siehe Abbildung). Nachdem Sie das RKLC20-S Maßband gesichert haben, führen Sie es wie dargestellt durch die Schneidevorrichtung und positionieren Sie den Anpressblock auf dem Maßband. - Seite 11 Ziehen Sie die Montagehilfe vorsichtig ab. Das Maßband ist mit einem sauberen, faserfreien Tuch über die gesamte Maßbandlänge mit den Fingern festzudrücken. Säubern Sie das Maßband mit den Reinigungstüchern von Renishaw oder einem sauberen, trockenen, fusselfreien Tuch. Bringen Sie die Endklemmen an („Endklemmen“, Seite...
-
Seite 12: Endklemmen
Endklemmen Für Renishaw RKLC20-S Maßbänder steht ein Endklemmen-Kit zur Verfügung. Alternativ sind schmale Endklemmen von 6 mm Breite (A-9523-4111) erhältlich. HINWEIS: Die Endklemmen können vor oder nach der Montage des Abtastkopfes angebracht werden. An der Endklemme befinden sich zwei doppelseitige Klebebandstreifen. Diese halten die Reinigen Sie die Maßbandenden und den Bereich, wo die Endklemmen befestigt werden sollen,... -
Seite 13: Installation Der Referenzmarke Und Der Endschalter
Der magnetische Referenzmarkenselektor wird nur für Abtastköpfe mit vom Anwender wählbarer Referenzmarke benötigt. Weitere Informationen finden Sie im Datenblatt zum TONiC Messsystem (Renishaw Art.-Nr. L-9517-9338). ™ Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. -
Seite 14: Schnellstart-Anleitung Tonic
Schnellstart-Anleitung TONiC Dieses Kapitel ist eine Schnellstart-Anleitung zur Installation eines TONiC Systems. Ausführlichere Informationen zur Installation des Systems finden auf den Seiten 13 bis 16 dieses Installationshandbuchs. INSTALLATION Stellen Sie sicher, dass die Maßverkörperung, der Abtastkopf und die Montageflächen sauber und fettfrei sind. Stellen Sie ggf. -
Seite 15: Systemanschluss
Systemanschluss EMV-Vorsichtsmaßnahmen müssen bei elektrischen Verbindungen des Abtastkopfes und Interfaces zu jeder Zeit befolgt werden. Der Abtastkopf wird an Abtastkopf ausstecken das Ti/TD-Interface mithilfe eines kleinen Steckers angeschlossen, um eine einfache Durchführung des Entfernen Sie die Abdeckplatte am Interface Anschlusses zu gewährleisten. (2 x M2,5 Innensechskant-Schrauben). -
Seite 16: Abtastkopfmontage Und -Installation
• Alarm kann zu einem Fehler in der Achsenposition führen; auf Null zurücksetzen, um fortzufahren. Nähere Angaben zur Interface-Konfiguration finden Sie im Datenblatt für das TONiC Messsystem (Renishaw Art.-Nr. L-9517-9338). Dieses kann von unserer Website www.renishaw.de/tonicdownloads heruntergeladen oder bei Ihrer Renishaw- Niederlassung angefordert werden. -
Seite 17: Systemkalibrierung
Systemkalibrierung Eine Kalibrierung ist erforderlich und schließt die Einstellung des Abtastkopfes ab. Die optimalen Einstellungen der Inkremental- und Referenzmarkensignale werden im Speicher des Abtastkopfes hinterlegt. Vor der Systemkalibrierung: Reinigen Sie die Maßverkörperung und das Lesefenster des Abtastkopfes (Verschmutzungen im Bereich der Referenzmarke können zu einer nicht reproduzierbaren Referenzmarke führen). Bei einer Neuinstallation stellen Sie die Werkseinstellungen wieder her („Wiederherstellen der Werkseinstellungen“, Seite 16). -
Seite 18: Wiederherstellen Der Werkseinstellungen
Wiederherstellen der Werkseinstellungen Bei Neuausrichtung des Abtastkopfes, Neuinstallation des Systems oder falls die Kalibrierung dauerhaft fehlschlägt, sollten die Werkseinstellungen wiederhergestellt werden. Zur Wiederherstellung der Werkseinstellungen: Schalten Sie das System aus. Halten Sie die CAL-Taste beim Einschalten des Systems gedrückt. Die CAL-LED auf dem Abtastkopf wird mehrmals blinken, wodurch angezeigt wird, dass die werkseitigen Einstellungen wieder hergestellt sind. Lassen Sie die CAL-Taste los. -
Seite 19: Ausgangssignale
Ausgangssignale Interface Analoges Interface nur Ti0000 Digitales Interface Ti0004 bis Ti20KD und TD4000 bis TD0040 Interface Ti0000 Ti0004 – Ti20KD TD4000 – TD0040 Funktion Ausgangstyp Signal Funktion Ausgangstyp Signal Spannungsversorgung 7, 8 7, 8 Spannungsversorgung 5 V Spannung 2, 9 2, 9 5 V Sense Inkrementell... -
Seite 20: Geschwindigkeit
Geschwindigkeit Maximale Geschwindigkeit (m/s) Zählerfrequenz getakteter Ti0004 Ti0020 Ti0040 Ti0100 Ti0200 Ti0400 Ti1000 Ti2000 Ti4000 Ti10KD Ti20KD Ausgang (MHz) 5 µm 1 µm 0,5 µm 0,2 µm 0,1 µm 50 nm 20 nm 10 nm 5 nm 2 nm 1 nm 6,48 3,24 1,62... -
Seite 21: Elektrische Anschlüsse
Elektrische Anschlüsse Erdung und Schirmung Empfohlene Signalabschlüsse Verlängerungskabel max. 50 m, abhängig Digitalausgänge von der Zählerfrequenz Folgeelektronik des getakteten Ti/TD Interface Lesekopf Innere Schirmung Ausgangs 220 pF Folgeelektronik A B Z E+ Ausgangssignale Kabel Z = 120 Ohm 120 Ohm Äußere Schirmung A B Z E−... -
Seite 22: Ausgangsspezifikationen
Ausgangsspezifikationen Digitale Ausgangssignale Signalform - Rechtecksignal, Differenzial-Leitungstreiber EIA RS422A (außer Endschalter P und Q) Inkremental* 2 Ausgänge A und B, um 90° phasenverschoben Alarm Leitungstreiber* (Asynchroner Puls) Signalperiode > 15 ms Auflösung Alarmtrigger, wenn: – Signalamplitude < 20% oder > 135% – Abtastkopf-Geschwindigkeit für einen zuverlässigen Betrieb zu hoch E−... -
Seite 23: Analoge Ausgangssignale
Ausgangsspezifikationen (Fortsetzung) Analoge Ausgangssignale Einstellung * Inkremental 2 Kanäle V und V differenzielle Sinussignale, zentriert auf 1,65 V (um 90º phasenverschoben) 3,3 (nom.) 20 µm Spannung 0,7 bis 1,35 Vss mit grüner LED- an V +)−(V −) Anzeige (Abtastkopf) und einem Abschlusswiderstand von 120 Ohm. -
Seite 24: Allgemeine Spezifikationen
40 bis 50 < 40 Analog ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. * Zur Begrenzung der maximalen Spannung im Maßband (Ausdehnungskoeffizient −... -
Seite 25: Rklc20-S Maßband-Spezifikationen
RKLC20-S Maßband-Spezifikationen Form 0,15 mm × 6 mm, einschließlich Klebeband (H × B) Teilungsperiode 20 µm Genauigkeit ±5 µm/m (bei 20 °C) Linearität ±2,5 µm/m, erreichbar nach 2-Punkt Fehlerkompensation Gesamtlänge 20 mm bis 20 m (> 20 m auf Anfrage) Material Vergüteter martensitischer rostfreier Stahl mit selbstklebender Rückseite. Masse 4,6 g/m Thermischer Ausdehnungskoeffizient... - Seite 26 Renishaw GmbH +49 7127 9810 +49 7127 88237 Karl-Benz-Straße 12 germany@renishaw.com 72124 Pliezhausen Deutschland www.renishaw.de Kontaktinformationen finden Sie unter www.renishaw.de/renishaw-weltweit Renishaw plc. Eingetragen in England und Wales. Nummer im Gesellschaftsregister: 1106260. Eingetragener Firmensitz: New Mills, Wotton-under-Edge, Gloucestershire, GL12 8JR, Vereinigtes Königreich Artikel-Nr.: M-9653-9569-02-A Veröffentlicht: 11.2023...
