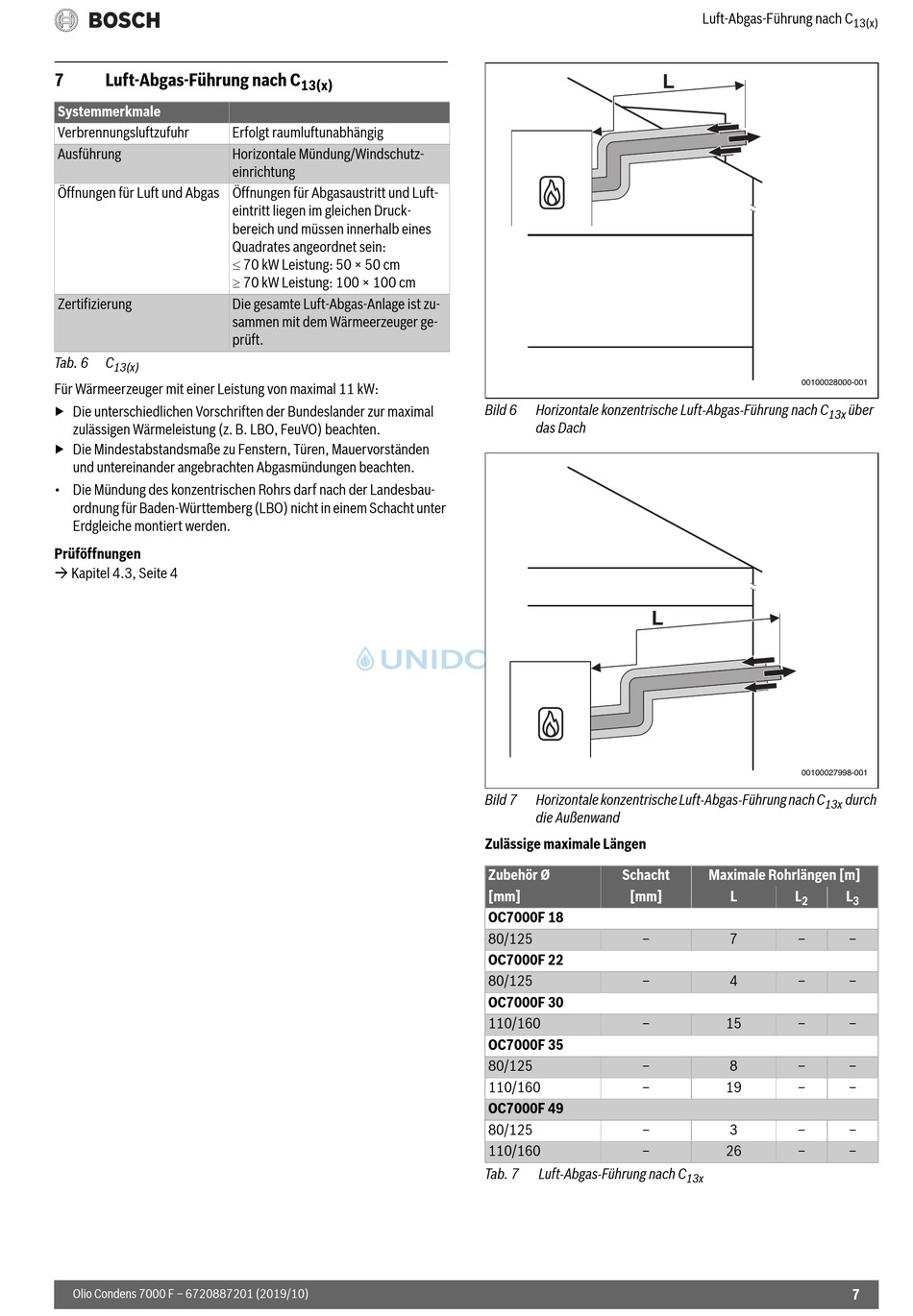

7 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Ausführung
Öffnungen für Luft und Abgas Öffnungen für Abgasaustritt und Luft-
Zertifizierung
Tab. 6 C
13(x)
Für Wärmeerzeuger mit einer Leistung von maximal 11 kW:
▶ Die unterschiedlichen Vorschriften der Bundeslander zur maximal
zulässigen Wärmeleistung (z. B. LBO, FeuVO) beachten.
▶ Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach der Landesbau-
ordnung für Baden-Württemberg (LBO) nicht in einem Schacht unter
Erdgleiche montiert werden.
Prüföffnungen
 Kapitel 4.3, Seite 4
Olio Condens 7000 F – 6720887201 (2019/10)
13(x)
Erfolgt raumluftunabhängig
Horizontale Mündung/Windschutz-
einrichtung
eintritt liegen im gleichen Druck-
bereich und müssen innerhalb eines
Quadrates angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Bild 6 Horizontale konzentrische Luft-Abgas-Führung nach C
das Dach
L
Bild 7 Horizontale konzentrische Luft-Abgas-Führung nach C
die Außenwand
Zulässige maximale Längen
Zubehör Ø Schacht
[mm] [mm]
OC7000F 18
80/125 ‒
OC7000F 22
80/125 ‒
OC7000F 30
110/160 ‒
OC7000F 35
80/125 ‒
110/160 ‒
OC7000F 49
80/125 ‒
110/160 ‒
Tab. 7 Luft-Abgas-Führung nach C
Luft-Abgas-Führung nach C
L
00100028000-001
13x
00100027998-001
13x
Maximale Rohrlängen [m]
L L
2
7 ‒
4 ‒
15 ‒
8 ‒
19 ‒
3 ‒
26 ‒
13x
13(x)
über
durch
L
3
‒
‒
‒
‒
‒
‒
‒
7
