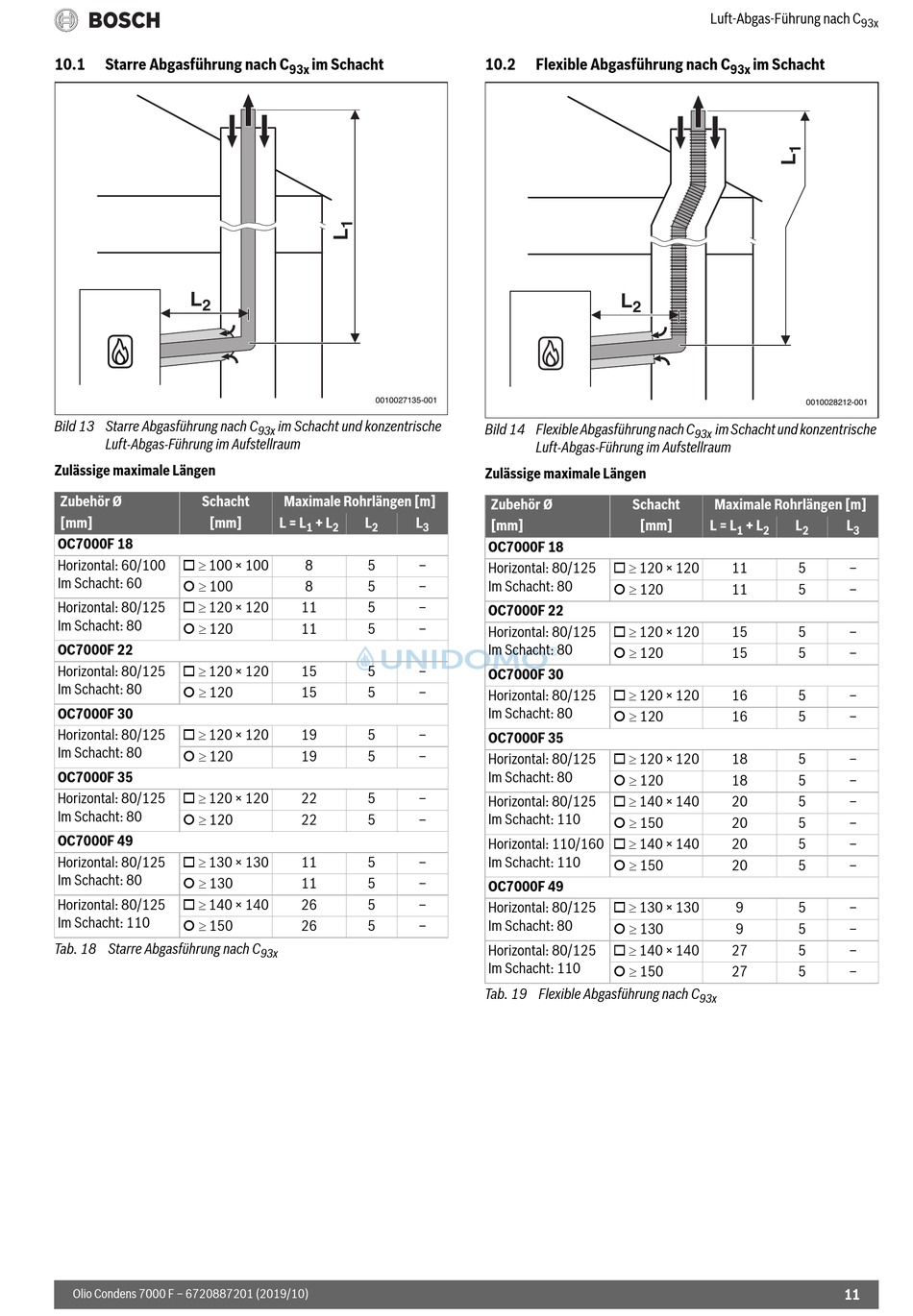

10.1 Starre Abgasführung nach C
L
2
Bild 13 Starre Abgasführung nach C
Luft-Abgas-Führung im Aufstellraum
Zulässige maximale Längen
Zubehör Ø Schacht
[mm] [mm]
OC7000F 18
  100 × 100
Horizontal: 60/100
Im Schacht: 60   100
  120 × 120
Horizontal: 80/125
Im Schacht: 80   120
OC7000F 22
  120 × 120
Horizontal: 80/125
Im Schacht: 80   120
OC7000F 30
  120 × 120
Horizontal: 80/125
  120
Im Schacht: 80
OC7000F 35
  120 × 120
Horizontal: 80/125
Im Schacht: 80   120
OC7000F 49
  130 × 130
Horizontal: 80/125
Im Schacht: 80   130
  140 × 140
Horizontal: 80/125
Im Schacht: 110   150
Tab. 18 Starre Abgasführung nach C
Olio Condens 7000 F – 6720887201 (2019/10)
im Schacht
93x
0010027135-001
im Schacht und konzentrische
93x
Maximale Rohrlängen [m]
L = L + L L L
1 2 2 3
8 5 ‒
8 5 ‒
11 5 ‒
11 5 ‒
15 5 ‒
15 5 ‒
19 5 ‒
19 5 ‒
22 5 ‒
22 5 ‒
11 5 ‒
11 5 ‒
26 5 ‒
26 5 ‒
93x
10.2 Flexible Abgasführung nach C
L
2
Bild 14 Flexible Abgasführung nach C
Luft-Abgas-Führung im Aufstellraum
Zulässige maximale Längen
Zubehör Ø Schacht
[mm] [mm]
OC7000F 18
  120 × 120
Horizontal: 80/125
Im Schacht: 80   120
OC7000F 22
  120 × 120
Horizontal: 80/125
  120
Im Schacht: 80
OC7000F 30
  120 × 120
Horizontal: 80/125
  120
Im Schacht: 80
OC7000F 35
  120 × 120
Horizontal: 80/125
Im Schacht: 80   120
  140 × 140
Horizontal: 80/125
Im Schacht: 110   150
  140 × 140
Horizontal: 110/160
Im Schacht: 110   150
OC7000F 49
  130 × 130
Horizontal: 80/125
  130
Im Schacht: 80
  140 × 140
Horizontal: 80/125
  150
Im Schacht: 110
Tab. 19 Flexible Abgasführung nach C
Luft-Abgas-Führung nach C
93x
im Schacht
93x
0010028212-001
im Schacht und konzentrische
93x
Maximale Rohrlängen [m]
L = L + L L L
1 2 2 3
11 5 ‒
11 5 ‒
15 5 ‒
15 5 ‒
16 5 ‒
16 5 ‒
18 5 ‒
18 5 ‒
20 5 ‒
20 5 ‒
20 5 ‒
20 5 ‒
9 5 ‒
9 5 ‒
27 5 ‒
27 5 ‒
93x
