Abgasführung nach B
33
13.2 Flexible Abgasführung nach B
L
2

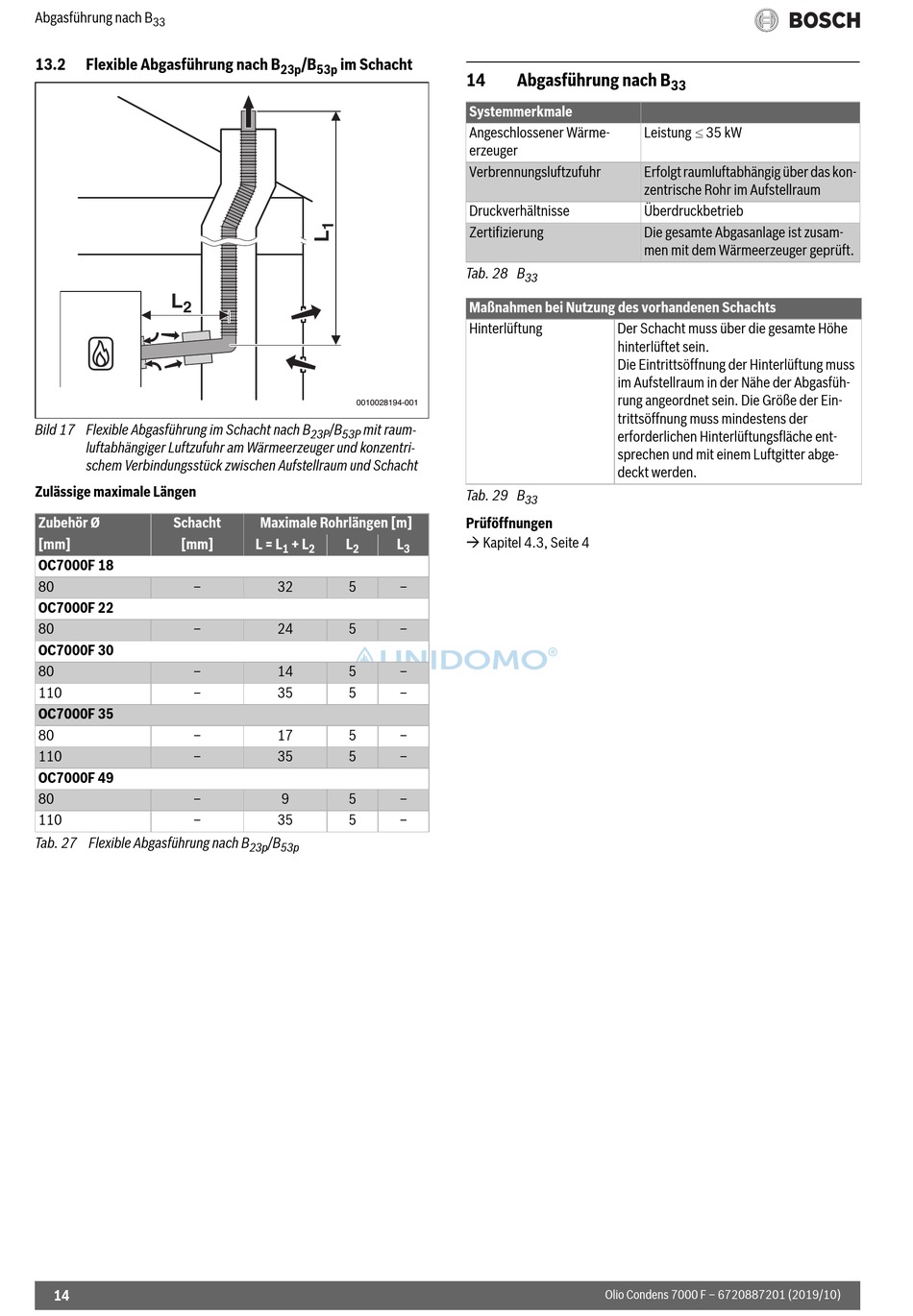

Bild 17 Flexible Abgasführung im Schacht nach B
luftabhängiger Luftzufuhr am Wärmeerzeuger und konzentri-
schem Verbindungsstück zwischen Aufstellraum und Schacht
Zulässige maximale Längen
Zubehör Ø

Schacht

[mm] [mm]
OC7000F 18
80 ‒
OC7000F 22
80 ‒
OC7000F 30
80 ‒
110 ‒
OC7000F 35
80 ‒
110 ‒
OC7000F 49
80 ‒
110 ‒
Tab. 27 Flexible Abgasführung nach B
14
/B im Schacht
23p 53p
0010028194-001
/B mit raum-
23P 53P
Maximale Rohrlängen [m]
L = L + L L L
1 2 2 3
32 5 ‒
24 5 ‒
14 5 ‒
35 5 ‒
17 5 ‒
35 5 ‒
9 5 ‒
35 5 ‒
/B
23p 53p
14 Abgasführung nach B
Systemmerkmale
Angeschlossener Wärme-
erzeuger
Verbrennungsluftzufuhr
Druckverhältnisse
Zertifizierung
Tab. 28 B
33
Maßnahmen bei Nutzung des vorhandenen Schachts
Hinterlüftung Der Schacht muss über die gesamte Höhe
hinterlüftet sein.
Die Eintrittsöffnung der Hinterlüftung muss
im Aufstellraum in der Nähe der Abgasfüh-
rung angeordnet sein. Die Größe der Ein-
trittsöffnung muss mindestens der
erforderlichen Hinterlüftungsfläche ent-
sprechen und mit einem Luftgitter abge-
deckt werden.
Tab. 29 B
33
Prüföffnungen
 Kapitel 4.3, Seite 4
Olio Condens 7000 F – 6720887201 (2019/10)
33
Leistung 35 kW
Erfolgt raumluftabhängig über das kon-
zentrische Rohr im Aufstellraum
Überdruckbetrieb
Die gesamte Abgasanlage ist zusam-
men mit dem Wärmeerzeuger geprüft.
