2.2 Auflösung
Die Auflösung der AOPD sind die Mindestabmessungen, die ein lichtundurchlässiges Objekt haben muss, um
mindestens einen der Strahlen des Erfassungsbereichs zu unterbrechen.
Die Auflösung R wird mit dieser Formel berechnet:
R = I + d
wobei:
I
Abstand zwischen den Zentren von zwei angrenzenden Optiken.
d
Durchmesser der Linse.
Daher ist die Auflösung lediglich abhängig von den geometrischen Eigenschaften der Linsen (Durchmesser und
Abstand zwischen den Zentren) und unabhängig von allen Umwelt- und Betriebsbedingungen der AOPD.
Siehe Abschnitt 12 – „Modellübersicht" für die Auflösungen der jeweiligen Modelle.
2.3 Höhe des Schutzbereichs
Es ist wichtig, zwischen der „Höhe des Abtastbereichs" und der „Höhe des Schutzfeldbereichs" zu unterscheiden
(siehe
Abbildung 2).
Die Höhe des Abtastbereichs entspricht dem jeweiligen Abstand zwischen der unteren und oberen Begrenzung der
ersten bzw. letzten Linse.
Der Schutzfeldbereich ist der Bereich, in dem ein lichtundurchlässiges Objekt mit größeren oder der Auflösung der
AOPD entsprechenden Abmessungen mit Sicherheit eine Strahlenunterbrechung hervorruft.
Siehe Abschnitt 12 – „Modellübersicht" für die Werte für die jeweiligen Modelle.
2TLC172288M0101 Rev B
2015-09-18

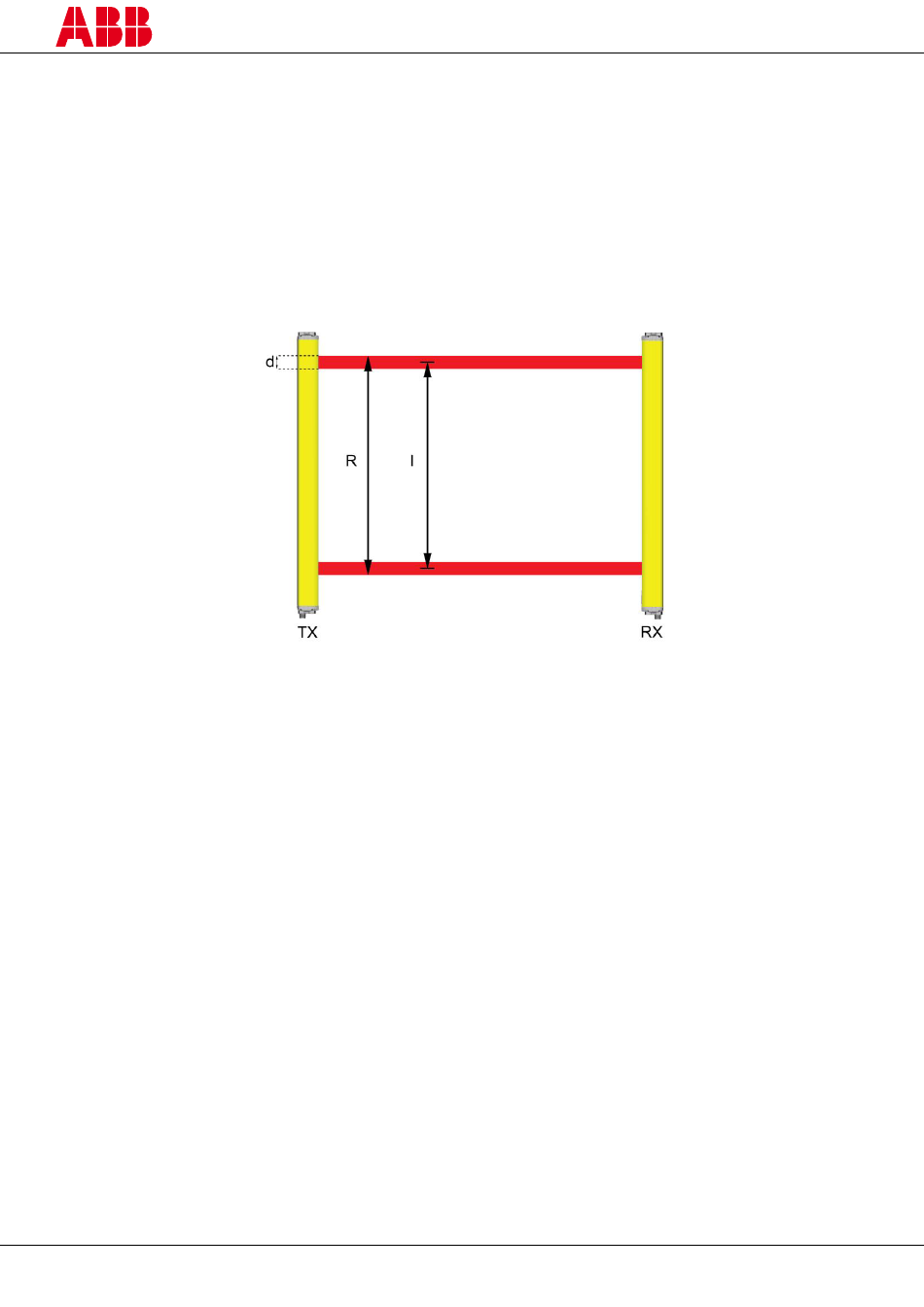

Abbildung 1 – Auflösung
