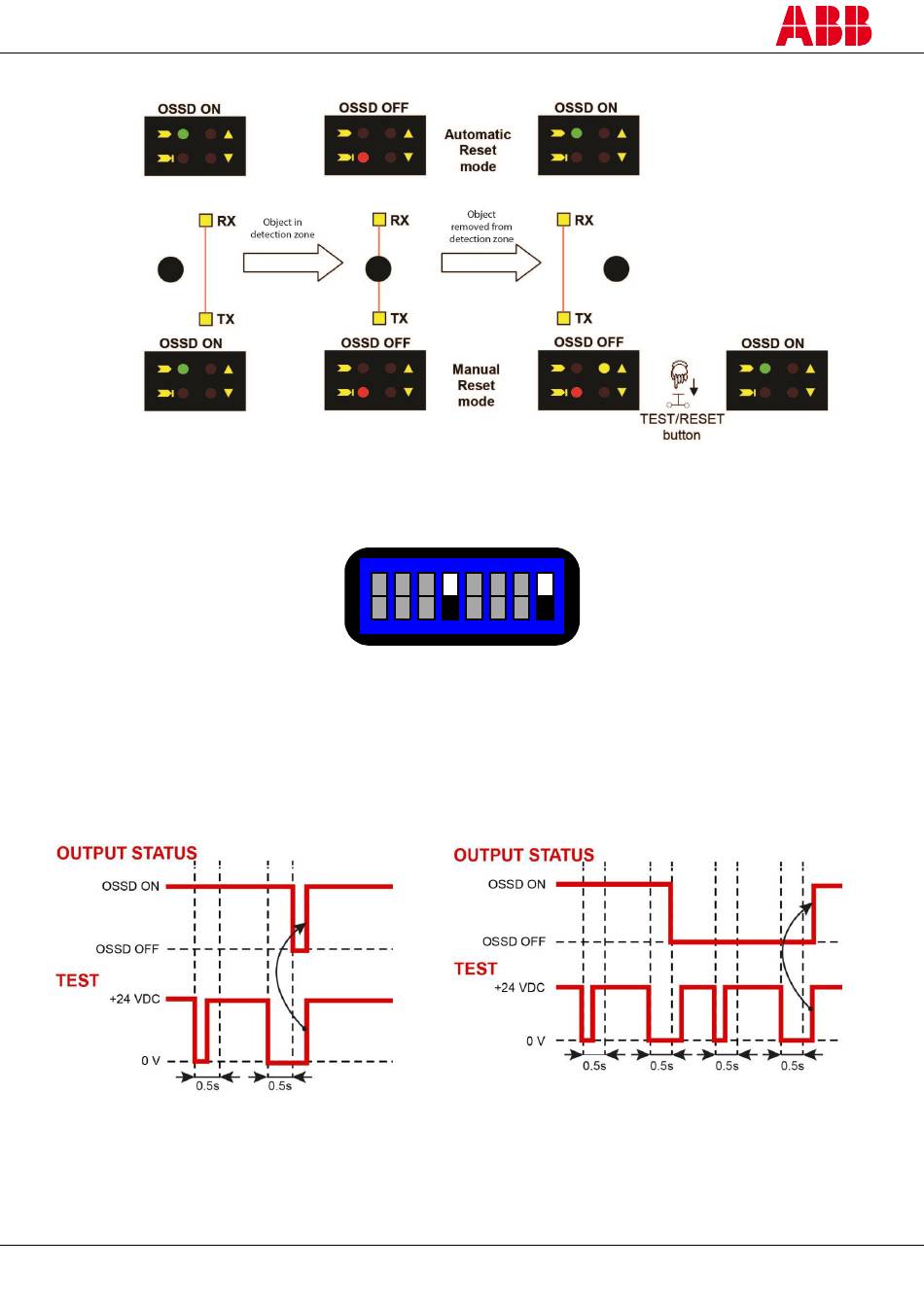

Abbildung 26 unten zeigt, wie die Automatische und die Manuelle Rückstellung funktionieren:
Abbildung 26 – Automatische/Manuelle Rückstellung
Die Auswahl der Manuellen/Automatischen Reset-Funktion wird über die DIP-Schalter vorgenommen, die sich unter
der Klappe am Empfänger befinden: die DIP-Schalter 4 und 8 müssen für die Automatische Reset-Funktion EIN und
für die Manuelle Rückstell-Funktion AUS sein (Abbildung 27).
ON
1
2
3
4
5
6
7
8
Abbildung 27 – Einstellung der DIP-Schalter für Automatische Reset-Funktion
Anmerkung: Die grauen DIP-Schalter werden für diese Funktion nicht verwendet. Die zu verwendenden DIP-Schalter
sind weiß und müssen sich für die Automatische Reset-Funktion in der EIN-Position befinden.
7.4 Test-Funktion
Die Test-Funktion wird durch Drücken der TEST-Taste für mindestens 0,5 s aktiviert.
Abbildung 28 – Zeitdiagramm für die Test-Funktion für Automatische Rückstellung
Abbildung 29 – Zeitdiagramm für die Test-Funktion für Manuelle Rückstellung
2TLC172288M0101 Rev B
31
www.abb.com/jokabsafety
2015-09-18
