Mechanische Montage
Sender (TX) und Empfänger (RX) müssen mit den entsprechenden Abtastflächen zueinander gerichtet installiert
werden. Die Stecker müssen auf der gleichen Seite angeordnet sein. Der Abstand zwischen den beiden Einheiten
muss innerhalb der Reichweite des verwendeten Modells liegen (siehe Abschnitt 11 – ").Technische Daten
Die beiden Einheiten müssen ausgerichtet und so gut wie möglich parallel montiert werden. Daraufhin muss man zum
Feinausrichten übergehen wie in Abschnitt 6 – „Ausrichtung ".
4.1 Befestigung mit Montagewinkeln
Montagewinkel werden bei allen Orion2 Base-Modellen mitgeliefert. Führen Sie für die Montage der AOPD die
mitgelieferten Gewindestifte in die Nuten an den beiden Einheiten ein (siehe Abbildung 16).

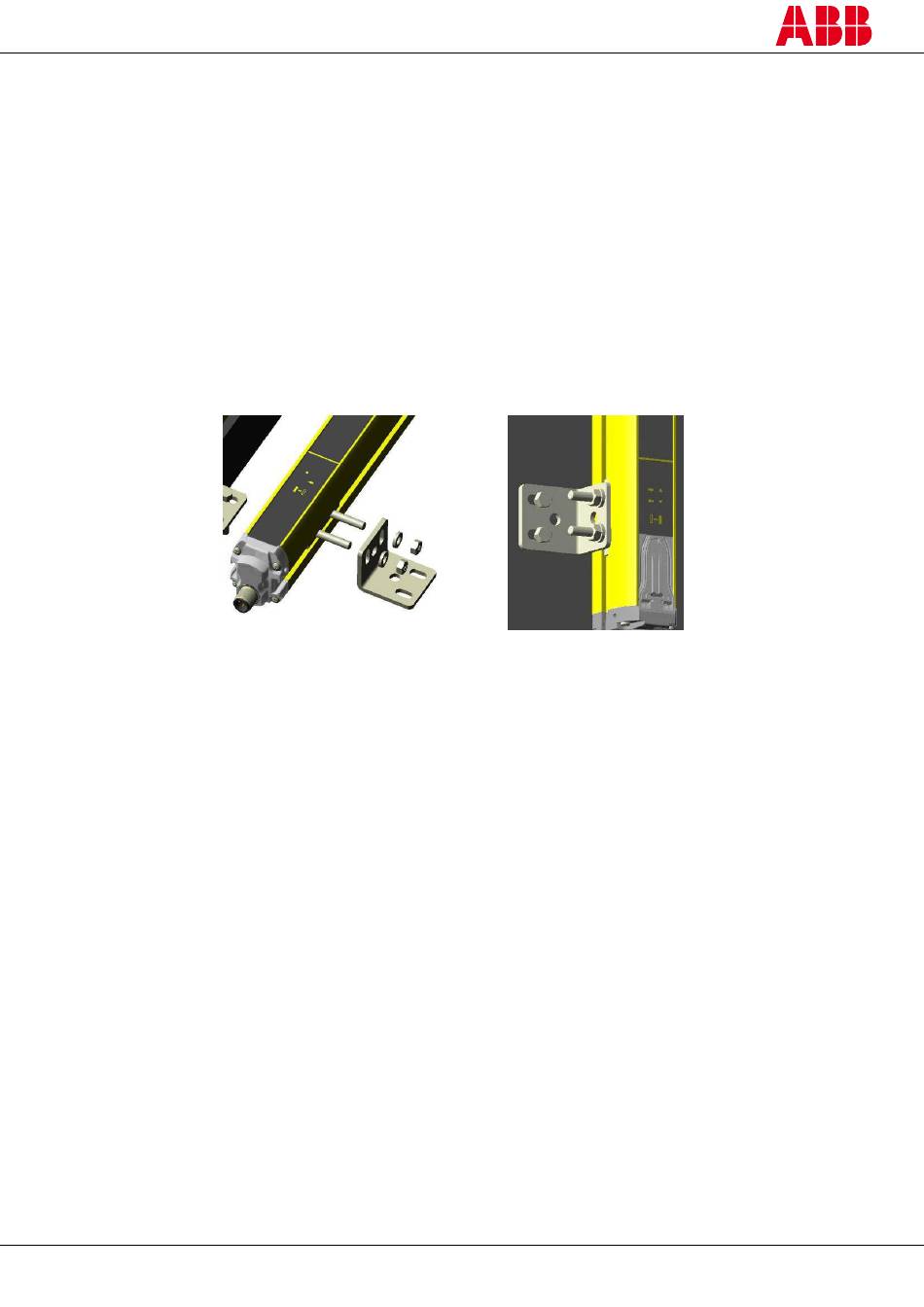

Abbildung 16 – Befestigung mit Montagewinkeln
