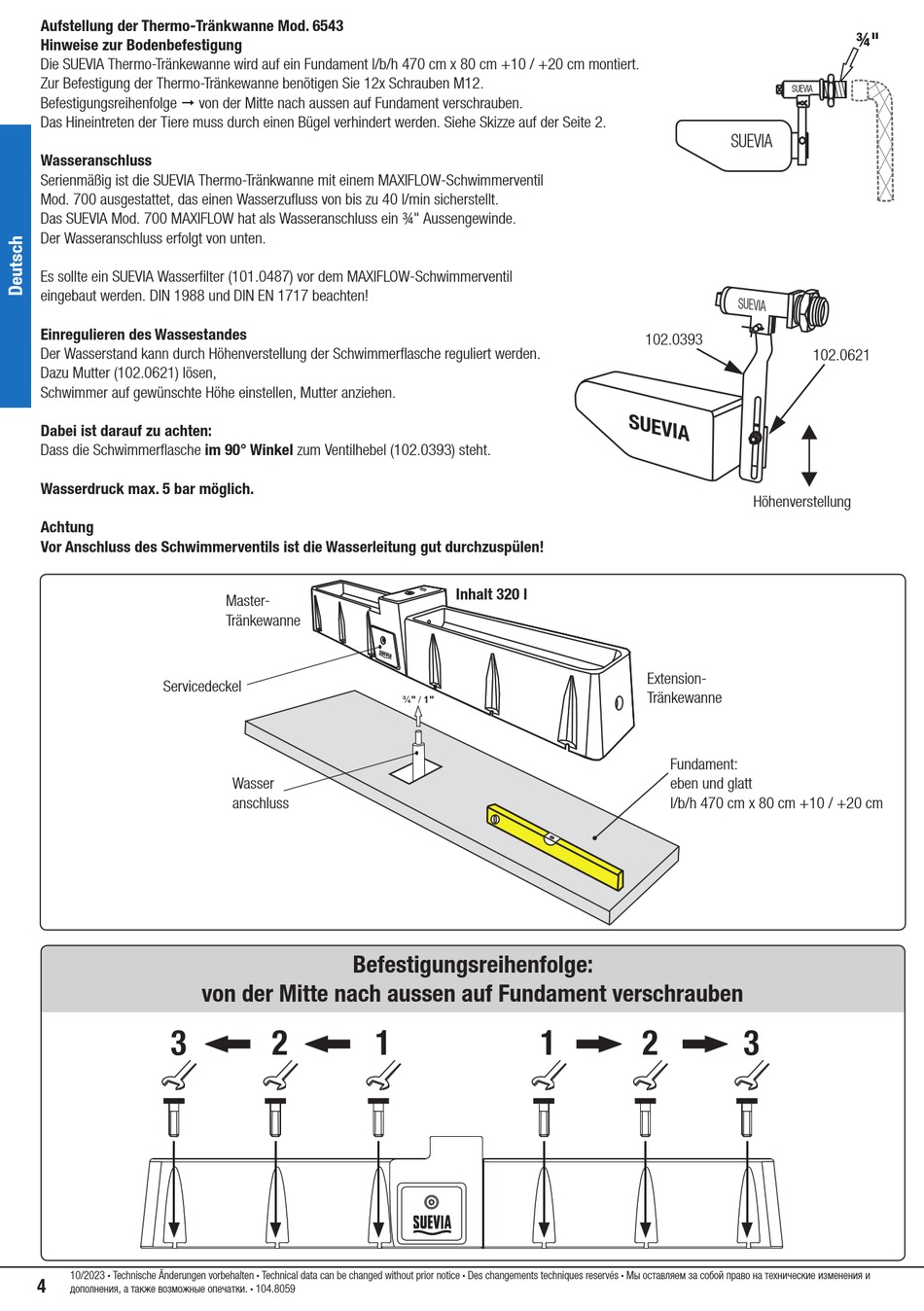

Aufstellung der Thermo-Tränkwanne Mod. 6543
Hinweise zur Bodenbefestigung
Die SUEVIA Thermo-Tränkewanne wird auf ein Fundament l/b/h 470 cm x 80 cm +10 / +20 cm montiert.
Zur Befestigung der Thermo-Tränkewanne benötigen Sie 12x Schrauben M12.
Befestigungsreihenfolge von der Mitte nach aussen auf Fundament verschrauben.
Das Hineintreten der Tiere muss durch einen Bügel verhindert werden. Siehe Skizze auf der Seite 2.
Wasseranschluss
Serienmäßig ist die SUEVIA Thermo-Tränkwanne mit einem MAXIFLOW-Schwimmerventil
Mod. 700 ausgestattet, das einen Wasserzufluss von bis zu 40 l/min sicherstellt.
Das SUEVIA Mod. 700 MAXIFLOW hat als Wasseranschluss ein ¾" Aussengewinde.
Der Wasseranschluss erfolgt von unten.
Es sollte ein SUEVIA Wasserfilter (101.0487) vor dem MAXIFLOW-Schwimmerventil
eingebaut werden. DIN 1988 und DIN EN 1717 beachten!
Einregulieren des Wassestandes
Der Wasserstand kann durch Höhenverstellung der Schwimmerflasche reguliert werden.
Dazu Mutter (102.0621) lösen,
Schwimmer auf gewünschte Höhe einstellen, Mutter anziehen.
Dabei ist darauf zu achten:
Dass die Schwimmerflasche im 90° Winkel zum Ventilhebel (102.0393) steht.
Wasserdruck max. 5 bar möglich.
Achtung
Vor Anschluss des Schwimmerventils ist die Wasserleitung gut durchzuspülen!
Servicedeckel
von der Mitte nach aussen auf Fundament verschrauben
3
10/2023 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
4
дополнения, а также возможные опечатки. · 104.8059
Master-
Tränkewanne
Wasser
anschluss
Befestigungsreihenfolge:
2
1
S U E V I
Inhalt 320 l
1
SUEVIA
SUEVIA
S U E V IA
102.0393
102.0621
A
Höhenverstellung
Extension-
Tränkewanne
Fundament:
eben und glatt
l/b/h 470 cm x 80 cm +10 / +20 cm
2
3
¾"
