8.2

Planung

8.2.1

Elektrotechnische Anforderungen

Die Grundlage für elektronische Installationen in
Räumen, in denen Bade- und / oder Duschein-
richtungen fest angeordnet sind, ist die gültige
Fassung der DIN VDE 0100-701 vom Februar
2002, welche im Jahr 2006 modifiziert wurde.
Die Norm teilt die Räume mit Bade- und Dusch-
wanne nach dem Grad der Gefährdung in vier
Bereiche ein (Bereich 0, 1, 2, 3) und stellt diffe-
renzierte Anforderungen hinsichtlich der Aus-
wahl und Errichtung der ortsfesten elektrischen
Anlagen.
Die Bereiche beziehen sich nur auf den Raum
mit Badewanne oder Dusche und enden an der
Durchgangsöffnung (Tür).
Für Bad- und Duschenräume sind die Schutzbe-
reiche gemäss VDE 0100 einzuhalten.
Schutzbereiche in Bade- und Duschräumen
6 0
2 4 0
0

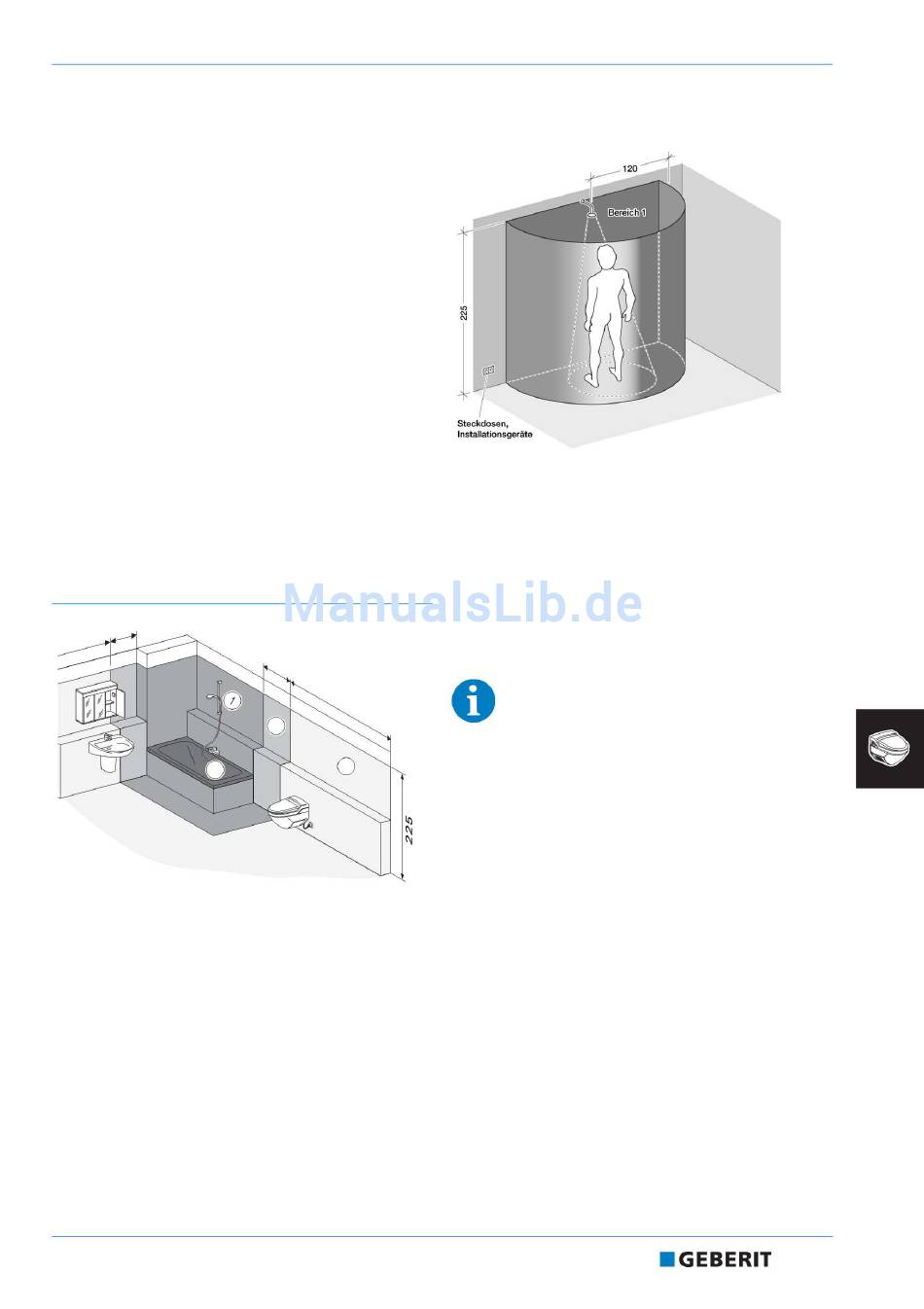

Bild 252: Schutzbereiche 0, 1, 2 und 3
Schutzbereich 0 - 2
Schalter und Steckdosen sind untersagt.
Schutzbereich 3
Die Schutzbereiche 1 und 3 sind durch den
Schutzbereich 2 (60 cm Breite und 225 cm Höhe
über OK FB) getrennt.
Für Duschen ohne Wanne ist ein Bereich 2 nicht
festgelegt. Dort gilt als Begrenzung der Abstand
von 120 cm vom Mittelpunkt der festen Wasser-
austrittsstelle an Wand oder Decke.
D57138 © 08.2013
6 0
1
2 4 0
2
3
Bild 253: Bereich der Dusche ohne Wanne
Im Schutzbereich 3 sind Steckdosen zulässig,
wenn entsprechende Schutzleitungssysteme
verwendet werden, z. B. wenn die Steckdose
über einen Fehlerstromschalter
(FI-Schutzschalter) DIN 57 664 / VDE 0664, der
mindestens der Schutzart IP X4 entspricht,
gesichert wird.
Arbeiten im Spannungsbereich 230 V und
Starkstromanlagen dürfen nur von dafür
ausgebildetem Personal durchgeführt
werden! Gültige Vorschriften sind zu be-
achten.
Tipps für den Sanitärinstallateur
Für das Arbeiten an elektrischen Installationen
gelten die folgenden fünf goldenen Sicherheits-
regeln:
1. Abschalten.
2. Gegen Wiedereinschaltung sichern.
3. Auf Spannungsfreiheit prüfen.
4. Erden und Kurzschliessen (nur wenn Gefahr
der Spannungsübertragung oder Rück-
einspeisung besteht).
5. Gegen benachbarte, unter Spannung
stehende Teile abdecken.
