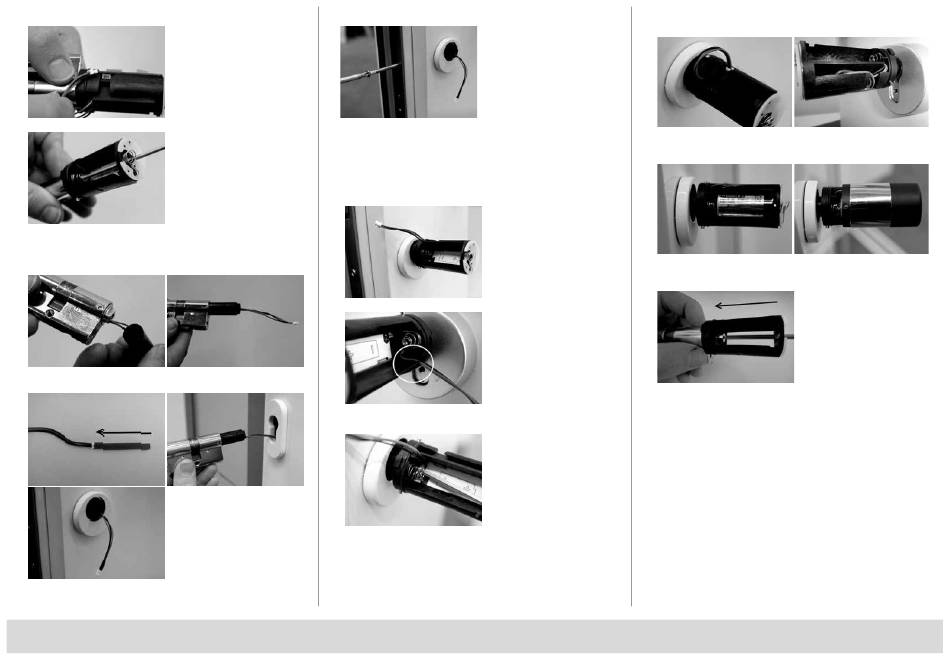

2 Ziehen Sie vorsichtig den Stecker ab.
3 Schrauben Sie die Schraube ab.
Achtung! Beschädigen Sie dabei
nicht die Platine oder das Kabel!
4 Ziehen Sie den Knauf vom Zylinder und fädeln Sie das Kabel
aus der Führung.
5 Passenden Adapter für die Außenseite auswählen und aufdrücken.
Tabelle 1 liefert die entsprechenden Abstufungen.
6 Montagehilfe auf den Stecker schieben und zusammen mit dem Zylinder
und dem Adapter von innen in das Einsteckschloss schieben.
uaitgzigf
Achtung! Kabel nicht knicken
oder beschädigen!
secuENTRY
7 Zylinder mit der Stulpschraube ixieren.
8 Bei Bedarf die Zylinderverlängerung (innen / außen)
montieren und bündig mit dem Beschlag anzeichnen.
Die Zylinderverlängerung verhindert ein Verspannen des Zylinders.
9 Zylinderverlängerung demontieren, mit einer Säge
auf die gewünschte Länge kürzen und endgültig montieren.
10 Kabel mit der Montagehilfe durch den Außenknauf schieben.
Achtung! Kabel nicht knicken oder beschädigen!
11 Adapter auf den Zylinder klicken.
12 Kabel stramm halten und durch die Nut führen.
Achtung! Kabel darf nicht
über lappen und muss komplett
in der Tasche verstaut werden!
13 Passende Schraube mit dem beiliegenden Innensechskantschlüssel
festschrauben.
Achtung! Kabel nicht knicken
oder beschädigen!
14 Kabel über die Steckerverbindung mit der Platine verbinden und das
überschüssige Kabel in die dafür vorgesehene Seitentasche verstauen.
15 Batterie entsprechend der Polung einsetzen und die Hülse einrasten.
Bitte beachten Sie:
Die Verrastung ist nur in einer Position möglich!
16 Innenknauf auf den Zylinder bzw. den entsprechenden Adapter stecken
und mit der entsprechenden Schraube festschrauben. Tabelle 1 liefert
die entsprechenden Abstufungen.
17 Schieben Sie die Hülse auf, und rasten Sie diese ein.
