Montageanleitung secuENTRY Zylinder
Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch und
bewahren diese gut auf.
Hinweis
Die Grundmaße des Zylinders betragen je Seite 30 mm. Im Auslieferzustand
hat der Zylinder auf der Innenseite die Grundmasslänge von 30mm,
der Außenknauf ist bereits vormontiert. Dem Zylinder beigefügt ist ein
Adaptersatz, der es Ihnen ermöglicht den Zylinder auf Türdicken bis 130 mm
(67,5 / 62,5) gemessen Mitte Stulpschraube) anzupassen. Passend zu den
Adapterlängen liegen Ihrem Set die entsprechenden Schrauben bei.
M 4 x 6
M 4 x 12
M 4 x 16
M 4 x 20
M 4 x 25
M 4 x 30

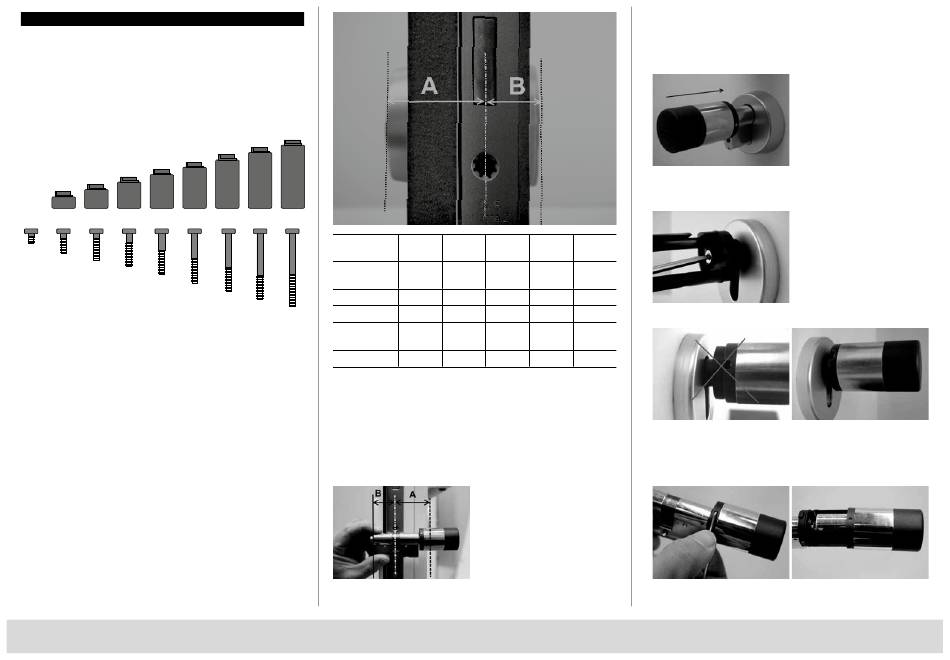

Abb.1: Abbildung der Adapter und der dazugehörenden Schrauben
(1:1 Abbildung auf separatem Beiblatt)
secuENTRY
Adapter
Maß A; B
Schraube
M 4 x 35
M 4 x 40
Adapter
M 4 x 45
Maß A; B
Schraube
Tab.1: Benötigte Adapter
Achtung! Es ist darauf zu achten, dass der Innenknauf nirgendwo
anstoßen darf, da in diesem Fall der Knauf brechen kann.
Das Schloss darf weder gefettet noch geölt werden.
Gehen Sie bei der Montage wie folgt vor:
Zylinder an die Tür halten um festzustellen, ob ein Adapter benötigt wird.
Alternativ kann die Tür inkl. der Beschläge vermessen werden (Maß A; B).
Sollten Sie die Gummiabdeckungen für die Proilzylinderlochung nutzen,
müssen Sie jeweils 2mm auf diese Maße addieren.
Kein
1
2
3
4
Adapter
<=
29,5 –
34,5 –
39 –
43 –
29mm
34mm
38,5mm
42,5mm
47,5mm
M4 x 6
M4 x 12
M4 x 16
M4 x 20
M4 x 25
5
6
7
8
48 –
53 –
58 –
63 –
52,5mm
57,5mm
62,5mm
67,5mm
M4 x 30
M4 x 35
M4 x 40
M4 x 45
Montage für Türen deren Dicke inkl. Beschlag kleiner als 29 mm
je Seite ist und bei denen der Zylinder von außen nach innen
durch die Profilzylinderöffnung geschoben werden kann.
1 Schieben Sie den Zylinder von außen nach innen
durch die Proilzylinderöffnung.
2 Zylinder mit der Stulpschraube ixieren.
3 Innenknauf auf den Zylinder bzw. den entsprechende Adapter stecken
und mit der entsprechenden Schraube festschrauben. Tabelle 1 liefert
die entsprechenden Abstufungen.
4 Schieben Sie die Hülse auf den Innenknauf und rasten Sie diese ein.
Montage für Türen deren Dicke inkl. Beschlag größer als 29mm
je Seite ist.
1 Drücken Sie mit der Demontagezange die Rastnasen des Knaufes
zusammen und ziehen Sie die Hülse ab.
Deutsch | 6
