Hachette Titanic Bauanleitung
72 details für das promenadendeck
Vorschau ausblenden
Andere Handbücher für Titanic:
- Bauanleitung (9 Seiten) ,
- Bedienungsanleitung (5 Seiten) ,
- Bauanleitung (4 Seiten)
Werbung
Quicklinks

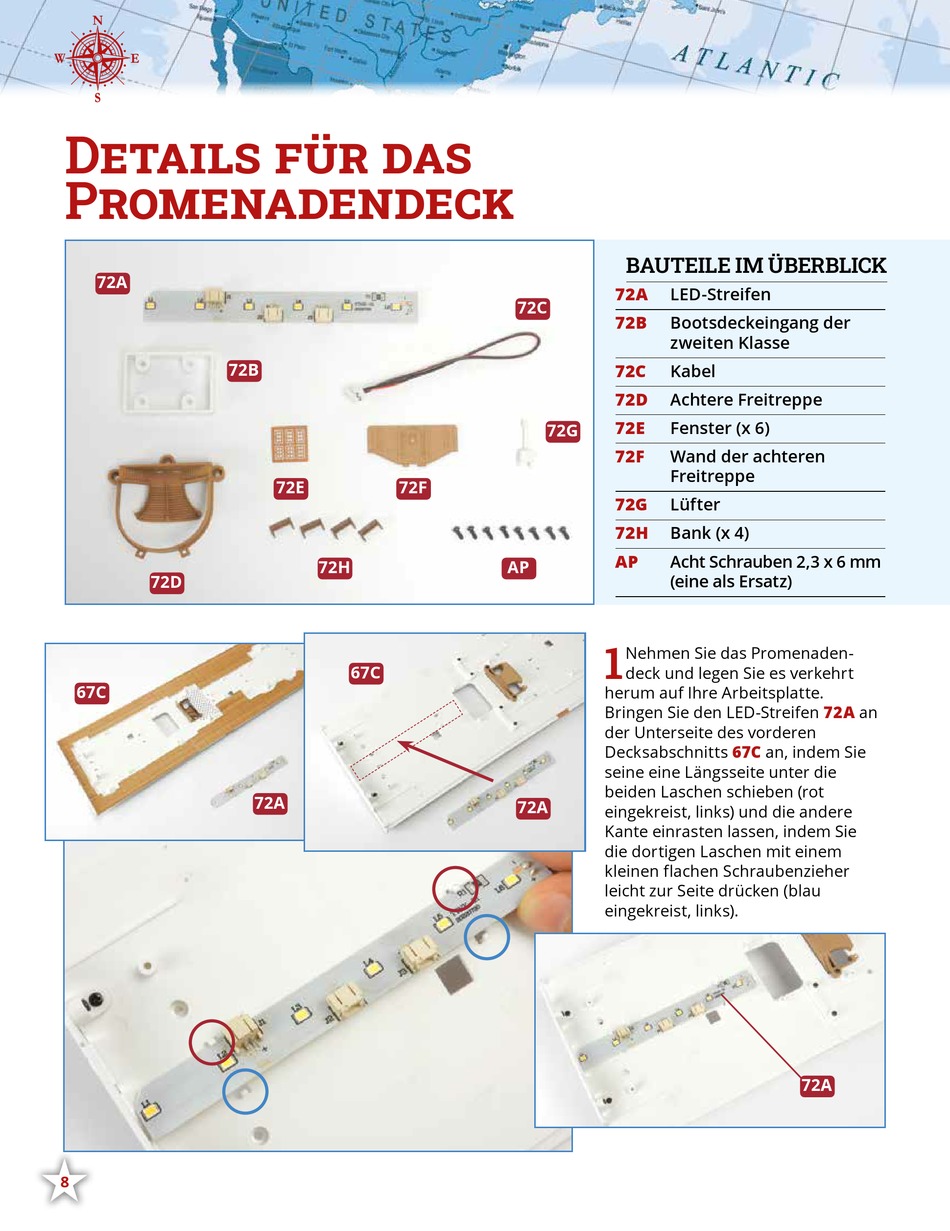

Details für das
Promenadendeck
72A
72D
67C
•
8
72B
72E
72F
72H
67C
72A
BAUTEILE IM ÜBERBLICK
72A
LED-Streifen
72C
72B
Bootsdeckeingang der
zweiten Klasse
72C
Kabel
72D
Achtere Freitreppe
72E
Fenster (x 6)
72G
72F
Wand der achteren
Freitreppe
72G
Lüfter
72H
Bank (x 4)
AP
Acht Schrauben 2,3 x 6 mm
AP
(eine als Ersatz)
1
Nehmen Sie das Promenaden-
deck und legen Sie es verkehrt
herum auf Ihre Arbeitsplatte.
Bringen Sie den LED-Streifen
der Unterseite des vorderen
Decksabschnitts
seine eine Längsseite unter die
beiden Laschen schieben (rot
72A
eingekreist, links) und die andere
Kante einrasten lassen, indem Sie
die dortigen Laschen mit einem
kleinen flachen Schraubenzieher
leicht zur Seite drücken (blau
eingekreist, links).
72A
an
67C
an, indem Sie
72A
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 Details für das Promenadendeck BAUTEILE IM ÜBERBLICK LED-Streifen Bootsdeckeingang der zweiten Klasse Kabel Achtere Freitreppe Fenster (x 6) Wand der achteren Freitreppe Lüfter Bank (x 4) Acht Schrauben 2,3 x 6 mm (eine als Ersatz) Nehmen Sie das Promenaden- deck und legen Sie es verkehrt herum auf Ihre Arbeitsplatte.
- Seite 2 BAUANLEITUNG • • Fügen Sie die achtere Freitreppe von unten in die halbkreisförmige Öffnung des Promenadendecks ein. Die Löcher hinten am Rahmen der Treppe nehmen die kleinen Zapfen an der Unterseite des Decks auf (blau eingekreist, oben rechts), die Schraubenaufnahmen vor der Treppe passen auf die erhöhten Schraubensockel an der Decksunterseite.
- Seite 3 Legen Sie die vier Bänke bereit. Sehen Sie sich die Schlitze an, in denen die Bänke auf dem vierten und somit achtersten Abschnitt des Promenadendecks befestigt werden (gelb eingekreist, ganz oben). Versehen Sie die Füße der Bänke mit etwas Sekundenkleber (oben rechts) und fixieren Sie sie in den Schlitzen (rechts).
- Seite 4 BAUANLEITUNG • • Nehmen Sie den Lüfter und versehen Sie dessen zwei unterschiedlich große Zapfen mit etwas Sekundenkleber. Fügen Sie die Zapfen in die passenden Löcher ganz hinten auf dem Promenadendeck ein. Trennen Sie vorsichtig die sechs Fenster aus dem Rahmen 72E.
-
Seite 5: Das Bauergebnis
Drehen Sie das Promenaden- deck vorsichtig auf den Kopf: Achten Sie darauf, dass keins der zuvor angebrachten Details Schaden nimmt. Positionieren Sie den Eingang der zweiten Klasse auf dem Rechteck ganz hinten auf dem Abschnitt 71B. Befestigen Sie das Teil mit vier Schrauben AP.
