Handleiding
E-bike achterlicht TL-348 E-STOP
1. Inleiding
Gefeliciteerd met de aankoop van uw nieuwe apparatuur. De handleiding is bestanddeel van
deze apparatuur en bevat belangrijke informaties voor de zekerheid, montage en verwijdering.
Lees voor gebruik de onderstaande aanwijzingen goed door. Gebruik deze apparatuur zoals
aanbevolen en voor de aangegeven inzetbereiken. Bewaar deze handleiding zorgvuldig voor
later gebruik of het opnieuw versturen aan andere gebruikers.
2. Gebruikte symbolen
Producten en verpakkingen moeten op een milieuvriendelijke manier
worden afgevoerd
Symbool voor het herkennen van elektrische en elektronische apparatuur
USB - Universal Serial Bus - verbinding voor aansluiting op bijvoorbeeld een
computer (alleen opladen)
K XXXX
Duitse goedkeuring van de Kraftfahrt-Bundesamtes (K met opvolgende
registratienummer)
Recyclingcode voor de verwijdering van karton
Montage
alleen
op
fietsen
gelijkspanningsvoeding
Het product voldoet aan de productspecifiek geldende Europese richtlijnen
3. Bestemming en gebruik
Het product is bestemd voor de montage op fietsen met trapondersteuning en de verlichting op
de weg. Deze koplamp is toegestaan als einige verlichting op de fiets volgens de StVZO (Duits
keurmerk). Het product is alleen geschikt voor het buitengebruik.
Let op: Het achterlicht mag alleen worden gemonteerd op fietsen met trapondersteuning die aan
een van de volgende voorwaarden voldoen. Indien na ontladingsgerelateerde uitschakeling door
de hulpaandrijving nog een ononderbroken stroomvoorziening van de verlichtingsinstallatie van
ten minste twee uur is gegarandeerd of de aandrijfmotor als wisselstroomdynamo kan tijdelijk
worden gebruikt om het verlichtingssysteem van stroom te voorzien.
4. Veiligheidsadviezen
- Niet in het achterlicht kijken.
- Het achterlicht moet op de axiale positie gemonteerd worden en zo afgesteld worden dat het
parallel lopt met de weg.
- De lichtverdeling mag niet worden afgedekt, ook niet gedeeltelijk.
- De LED is niet vervangbaar. In geval van een defecte LED moet de gehele lamp worden
vervangen.
Manual_TL-348 E-STOP
5. WAARSCHUWING! LEVENS- EN ONGEVALGEVAAR VOOR PEUTERS, KLEUTERS EN KINDEREN!
Verpakkingsmateriaal moet buiten het bereik van kinderen worden gehouden vanwege het
verstikkingsgevaar door het inslikken van kleine voorwerpen. De apparatuur buiten het bereik
van kinderen houden. De apparatuur is geen speelgoed! De apparatuur mag alleen worden
gebruikt van kinderen in de leeftijd vanaf 8 jaar of meer, van personen met beperkte fysische
of mentale vaardigheden of gebrek aan ervaring en kennis, als deze onder toezicht staan of
zijn geïnstrueerd over het veilig gebruik van het apparaat en het risico kunnen beoordelen
van de daaruit voortvloeiende gevaren. Kinderen mogen niet met de apparatuur spelen. De
onderhoudsbeurt en de reiniging mogen niet worden uitgevoerd door kinderen zonder toezicht.
De apparatuur mag niet worden gedemonteerd. Onjuiste reparaties kunnen aanzienlijke gevaren
voor de gebruiker veroorzaken. De reparatie mag alleen door gekwalificeerd personeel worden
uitgevoerd.

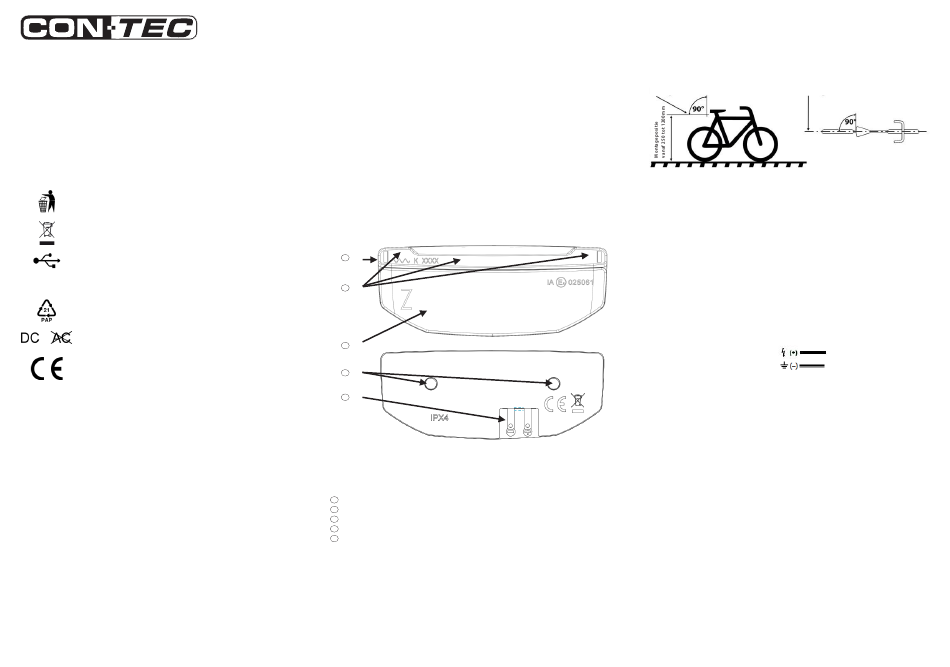

6. Afbeelding van het product
1
2
met
trapondersteuning
met
3
4
5
7. Afgebeelde componenten
Achterlicht
1
Elk 2 LED's buiten, COB LED's middenin
2
Geïntegreerde Z-reflector
3
Bevestigingsbouten
4
Stekkercontacten voor aansluiting op het elektrische systeem
5
8. Montage product
Bevestig het achterlicht op de bagagedrager van je fiets. Gebruik hiervoor de meegeleverde
schroeven en moeren.
9. Afstelling product
axiale positie
axiale positie
LET OP!
Controleer altijd op de zuiste afstelling en de hoogte van het achterlicht. Het achterlicht moet
op de positie van 250 tot 1200mm boven de weg gemonteerd zijn. Het achterlicht moet zo
gemonteerd en ingesteld worden, dat het parallel lopt met de weg (zie afbeelding).
10. Aansluiting op het elektrische systeem van de fiets
Aan de achterzijde van het achterlicht (1) zit de schoenstekker (5) voor aansluiting op de
elektrische systeem. Trek de schoenstekker (5) zo ver mogelijk naar buiten tot de twee openingen
gelijk zijn. Steek de niet-geïsoleerde kabeluiteinden volgens de polariteit door de schoenstekker
(5) in de contacten en duw de schoenstekker (5) opnieuw terug. Daardoor worden de kabeleinden
ingeklemd.
Zwarte kabel = stroom
Zwart-witte kabel = massa
11. Bediening
Het achterlicht wordt via het elektrische systeem in- en uitgeschakeld. Controleer regelmatig of
het goed werkt.
Uitleg remlichtfunctie
Het achterlicht is voorzien van een remlichtfunctie. Als het achterlicht is ingeschakeld, wordt het
geïnitialiseerd. De rode LED's van het achterlicht knipperen tijdens de initialisatie en branden
daarna continu.
Er hoeven geen instellingen te worden gemaakt en een ‚onderwijzing' is niet vereist. Door de
negatieve acceleratie die bij elk remproces optreedt, schakelt een elektronische schakelaar de
remlichtfunctie telkens ca. 3 seconden in. Gedurende deze tijd lichten alle rode LED's helderder
op.
12. Reiniging
De apparatuur mag alleen met een licht vochtige , pluisvrije doek gereinigd worden. Dompel de
apparatuur nooit helemaal onder water. Gebruik geen bijtende of schurende reinigingsmiddelen.
Hierdoor ontstaan beschadigingen aan de apparatuur.
