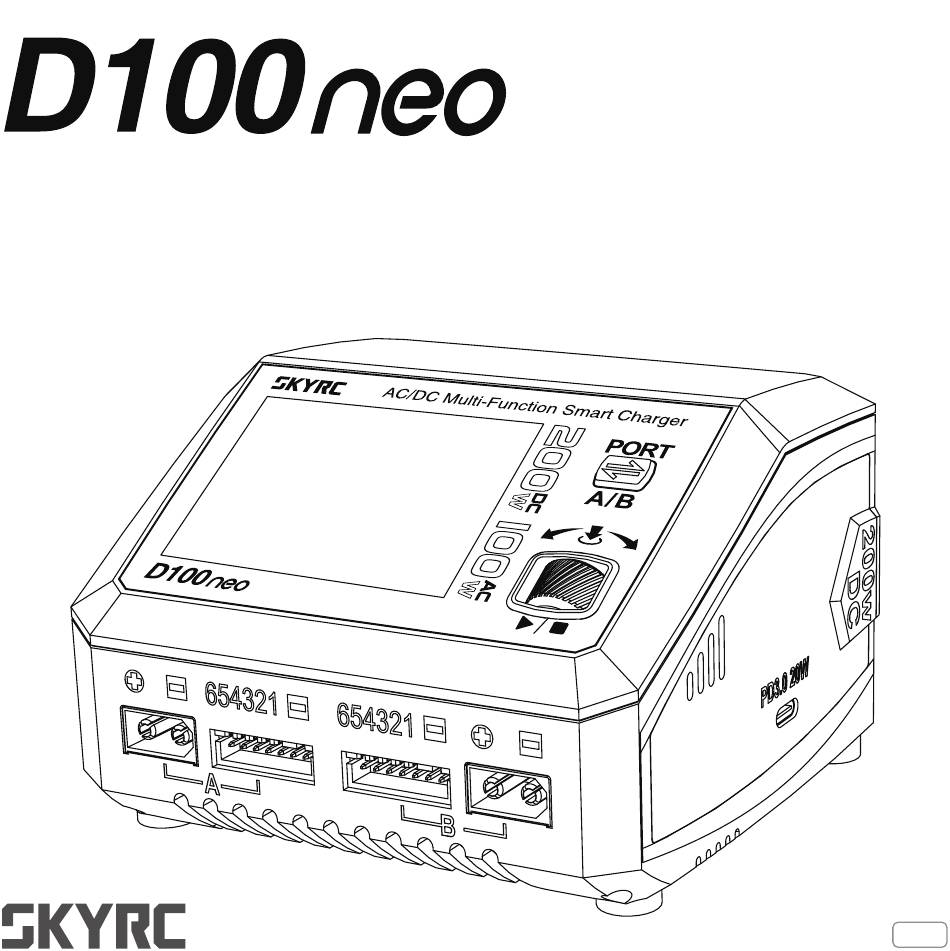

- Seite 1 SKYRC D100neo Bedienungsanleitung AC/DC Multi-Function Smart Charger Bedienungsanleitung SK-100199 V1.0...
-
Seite 2: Inhaltsverzeichnis
SKYRC D100neo Bedienungsanleitung Einleitung Inhalt Aufbau Spezifikationen Warnungen Standard-Akkuparameter Tastenfunktionen Menüdiagramm Anschlüsse Bedienung Lithium Akku-Programm (LiPo/LiFe/Lilon/LiHV) NiMH/NiCd Akku-Programm Pb Akku-Programm Charger Master Gleichstrom USB Typ-C PD/QC3.0 Ausgang Spannungskalibrierung Ladeeinstellungen Systemeinstellungen Firmware Upgrade Warn- und Fehlermeldungen Konformitätserklärung Rechtliches SKYRC D100neo... -
Seite 3: Einleitung

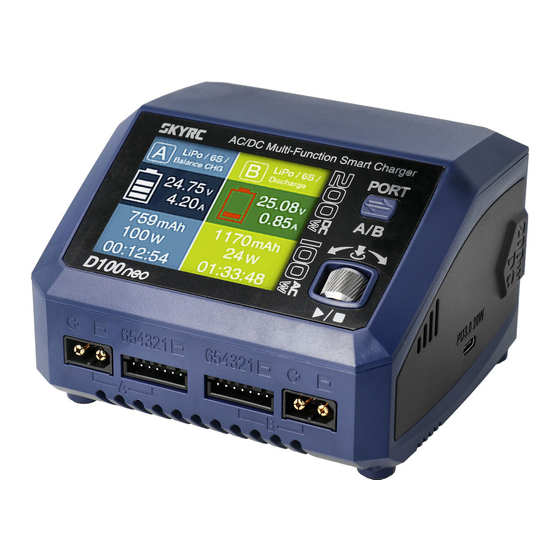

SKYRC D100neo Bedienungsanleitung Einleitung Das ist das SkyRC D100neo AC/DC Multi-Funktions-Smart-Ladegerät, eine verbesserte Version des D100. Mit zwei unabhängigen Anschlüssen und einer Kompatibilität mit verschiedenen RC-Akkus passt es sich verschiedenen Chemien an. Er kann als Dual-Output-Digitalstromversorgung verwendet werden und bietet einstellbare Spannung (2V-27V) und Strom (0,2A-10A) pro Ausgang. -
Seite 4: Aufbau
SKYRC D100neo Bedienungsanleitung Aufbau Wechsel zwischen Switch Between LCD Display Port A,B,C, and D Anschluss A und B Scrollrad zur Parameter Scroll to select the Auswahl und Start des XT60-Ausgang Vorgangs Typ-C PD/QC3.0 Ausgang Balanceranschluss AC-Eingang (100-240V) DC-Eingang (10-30V) Smarter Lüfter... -
Seite 5: Spezifikationen
SKYRC D100neo Bedienungsanleitung Spezifikationen Wert Spezifikation Modell D100 neo 100-240V (50/60Hz) 10-30V Eingangsstrom A: 0-100W B: 0-100W A+B=100W Ladeleistung A: 0-100W B: 0-100W A+B=200W Main Port Entladeleistung max. 30W (LiPo/6S) Main Port+Balance Port LiPo/LiFe/LiIon/LiHV/ Ladestrom 0.2-10.0A NiMH/NiCd/Pb LiPo/LiFe/LiIon/LiHV/ Entladestrom 0.1-2.0A... - Seite 6 SKYRC D100neo Bedienungsanleitung Wert Spezifikation Spannung 5.0-27.0V DC-Ausgang Strom 1.0-10.0A Leistung max. 100W QC3.0 5V 3A, 9V 2A, 12V 1.5A 18W USB Typ-C Ausgang 5V 3A, 9V 2.2A, 12V 1.67A 20W Größe Länge x Breite x Höhe 116x110x79mm Gewicht 470g...
-
Seite 7: Warnungen
SKYRC D100neo Bedienungsanleitung Warnungen Das D100 neo ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen, wie das Ladegerät zu verwenden ist. -
Seite 8: Standard-Akkuparameter
SKYRC D100neo Bedienungsanleitung Standard-Akkuparameter LiPo Lilon LiFe LiHV NiMH NiCd Nominal- 3.7V/Zelle 3.6V/Zelle 3.3V/Zelle 3.8V/Zelle 1.2V/Zelle 1.2V/Zelle 2.0V/Zelle spannung Max. 4.2V/Zelle 4.1V/Zelle 3.65V/Zelle 4.35V/Zelle 1.5V/Zelle 1.5V/Zelle 2.4V/Zelle Ladespannung Lager- 3.8V/Zelle 3.7V/Zelle 3.3V/Zelle 3.85V/Zelle spannung Erlaubter ≤1C ≤1C ≤4C ≤1C ≤0.4C... -
Seite 9: Tastenfunktionen
SKYRC D100neo Bedienungsanleitung Tastenfunktionen D100 Anschluss-Auswahltaste Wechsel zwischen Anschluss A und B Scroll-Taste • Navigation im Hauptmenü zwischen den Anschlüsse A und B. • Betreten der Parameter-Einstellungen und zur Auswahlbestätigung durch einmaliges Drücken. • Auswahl verschiedener Menüs oder Anpassung der Parameter durch Drehen. -
Seite 10: Menüdiagramm
SKYRC D100neo Bedienungsanleitung Menüdiagramm CH B CHARGE SETTING CH B CHARGE SETTING DC Power DC Power LiPo / 6S / Balance CHG LiPo / 6S / Balance CHG LiPo / 6S / Discharge LiPo / 6S / Discharge Battery Type... - Seite 11 SKYRC D100neo Bedienungsanleitung Hinweis: Das Flussdiagramm mag nur einen Anschluss darstellen, ist aber für beide Anschlüsse (Port A & B) identisch. CHARGE SETTIN CH A CHARGE SETTIN CH A CHARGE SETTIN CH A CHARGE SETTIN CH A CHARGE SETTING CH A...
-
Seite 12: Anschlüsse
SKYRC D100neo Bedienungsanleitung Anschlüsse 1. Stromanschluss Es gibt zwei Eingangsoptionen für das SKYRC D100 neo: DC 10-30 V und AC 100-240 V. AC 100-240 V Stromquelle 12V DC Akku / DC Stromversorgung *12V DC-Akku oder 10-30V DC-Stromversorgung 2. Akkuanschluss UM KURZSCHLÜSSE ZU VERMEIDEN, VERBINDEN SIE DIE LADELEITUNGEN IMMER ZUERST MIT DEM LADEGERÄT UND DANN MIT DEM AKKU. -
Seite 13: Nimh/Nicd- Oder Pb Akkuanschluss
SKYRC D100neo Bedienungsanleitung 2) NiMH/NiCd- oder Pb Akkuanschluss Bedienung Je nach Akkutyp stehen unterschiedliche Optionen zur Verfügung. Diese Tabelle zeigt, welche Vorgänge für die verschiedenen Akkutypen verfügbar sind, mit denen das D100 neo umgehen kann. Akkutyp Modus Beschreibung Dieser Modus dient dazu, die Lithiumakku basierend auf der vom Benutzer Balance eingestellten Laderate aufzuladen. - Seite 14 SKYRC D100neo Bedienungsanleitung Akkutyp Modus Beschreibung Dieser Modus dient zum Laden des NiMH/NiCd-Akkus basierend auf der Laden ausgewählten Laderate. In diesem Modus wird der NiMH/NiCd-Akku basierend auf der ausgewählten Entladen Entladerate entladen. NiMH Im Re-Peak-Lademodus kann das Ladegerät den Akku automatisch zweimal...
-
Seite 15: Lithium Akku-Programm (Lipo/Life/Lilon/Lihv)
SKYRC D100neo Bedienungsanleitung Lithium Akku-Programm (LiPo/LiFe/Lilon/LiHV) Das folgende Flussdiagramm ist eine Referenz zur manuellen Einstellung des Programms. Abschaltung auswählen Ladeeinstellungen aufrufen CH A CHARGE SETTING CH A CHARGE SETTING Battery Type LiPo Battery Type LiPo Scrollen Sie zu „Abschaltung“, 4.18V Drücken Sie im Hauptmenü... -
Seite 16: Nimh/Nicd Akku-Programm
SKYRC D100neo Bedienungsanleitung NiMH/NiCd Akku-Programm Ladeeinstellungen aufrufen Abschaltung auswählen CH A CHARGE SETTIN CH A CHARGE SETTIN Battery Type NiMH Battery Type NiMH Drücken Sie im Hauptmenü die Scrollen Sie zu „Abschaltung“, -3mV Battery Cel l 6S(7.2V) Battery Cel l 6S(7.2V) -
Seite 17: Pb Akku-Programm
SKYRC D100neo Bedienungsanleitung Pb Akku-Programm Abschaltung auswählen Ladeeinstellungen aufrufen CH A CHARGE SETTING CH A CHARGE SETTING Scrollen Sie zu „Abschaltung“, Battery Type NiMH Battery Type Drücken Sie im Hauptmenü die Battery Cel l 6S(12.0V) Battery Cel l 6S(12.0V) rufen Sie das Menü auf und... -
Seite 18: Charger Master
Verschiedene Parameter, Ladezeit und Kapazität, können visuell angezeigt werden, selbst Werte wie der Ladestrom und die Spannung können als Kurve dargestellt werden. 1. Laden Sie die aktuellste Version der „Charger Master“-Software von SkyRC auf Ihren Desktop herunter. Entpacken und öffnen Sie das Programm nach dem Herunterladen. -
Seite 19: Gleichstrom
SKYRC D100neo Bedienungsanleitung Gleichstrom 1. Halten Sie im Hauptmenü die START-Taste einige Sekunden lang gedrückt, um die Systemeinstellungen aufzurufen. 2. Wählen Sie die Option „Gleichstrom“ und stellen Sie dann Ausgangsspannung und Strom ein. 3. Drücken Sie START, um nach fertiger Einrichtung die Stromversorgungsfunktion zu aktivieren. -
Seite 20: Spannungskalibrierung
Spannungskalibrierung (nur für erfahrene Benutzer) Bei einem 6S LiPo-Akku können Sie die Spannung direkt am Ladegerät kalibrieren. Für weitere Informatio- nen kontaktieren Sie uns bitte unter info@skyrc.com. Ladeeinstellungen Drücken Sie im Hauptmenü die Scroll-Taste, um die Ladeeinstellungen aufzurufen, in denen Sie u.a. den aktiven Anschluss wechseln können, indem Sie die Anschluss-Auswahltaste drücken. -
Seite 21: Systemeinstellungen
SKYRC D100neo Bedienungsanleitung Systemeinstellungen Halten Sie im Hauptmenü die START-Taste für einige Sekunden gedrückt, um zu den Systemeinstellungen zu gelangen. Menü Option Definition Sicherheitstimer Erstellen Ablaufzeit zum Programmschutz. Max. Kapazität Einstellen der max. Kapazität zum Programmschutz. Erhaltungsladung Erhaltungsladung aktivieren/deaktivieren. Funktions- Haltespannung aktivieren/deaktivieren. -
Seite 22: Akku-Messung
SKYRC D100neo Bedienungsanleitung Menü Option Definition Gleichstrom Spannung Einstellung der Ausgangsspannung. (2.0 – 27.0V) Drücken Sie die Strom Einstellung des Ausgangsstroms. (0.2 – 10.0A) Port-Taste, um den aktiven Start DC-Ausgangsleistung aktivieren, zurück zum Hauptmenü. Anschluss zu Zurück Zurück zum vorherigen Menü. -
Seite 23: Warn- Und Fehlermeldungen
SKYRC D100neo Bedienungsanleitung Warn- und Fehlermeldungen Sollte ein Fehler auftreten, wird das Ladegerät eine entsprechende Fehlermeldung auf dem LCD-Display anzeigen und dazu einen Signalton von sich geben. Fehlermeldung Erklärung Error: DC Input Low! Die DC-Eingangsspannung ist geringer als voreingestellt. Error: DC Input High! Die DC-Eingangsspannung ist höher als voreingestellt. -
Seite 24: Konformitätserklärung
SKYRC D100neo Bedienungsanleitung Konformitätserklärung FCC-Warnung Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei für die Einhaltung genehmigt wurden, können die Befugnis des Benutzers zur Bedienung dieses Geräts aufheben. Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jegliche empfangene... -
Seite 25: Rechtliches
SKYRC D100neo Bedienungsanleitung Rechtliches Haftungsausschluss Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen bei Verwendung des Produktes zu keiner Zeit vom Hersteller überwacht werden kann, übernimmt der Hersteller keinerlei Haftung für Schäden, Kosten und/oder Verluste, die sich aus falscher Verwendung und/oder fehlerhaftem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 26 Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com 2023 SkyRC Trchnology Co., Ltd. All Rights Reserved [Version 1.0] SKYRC D100neo...
