Ausgänge Out2 (Relais) / SSR / Dauerausgang 4-20 mA
Kapazität der Kontakte: 3A/250V~ für die
Widerstandsbelastung
?
Alarmrelais mit Parameter 1
und Konfiguration
?
Relais ZU (Servoventil Auf / Zu).
?
Entfernen Sie JP5 und JP7, wenn Sie
den
Ausgang
nutzen wollen.
?

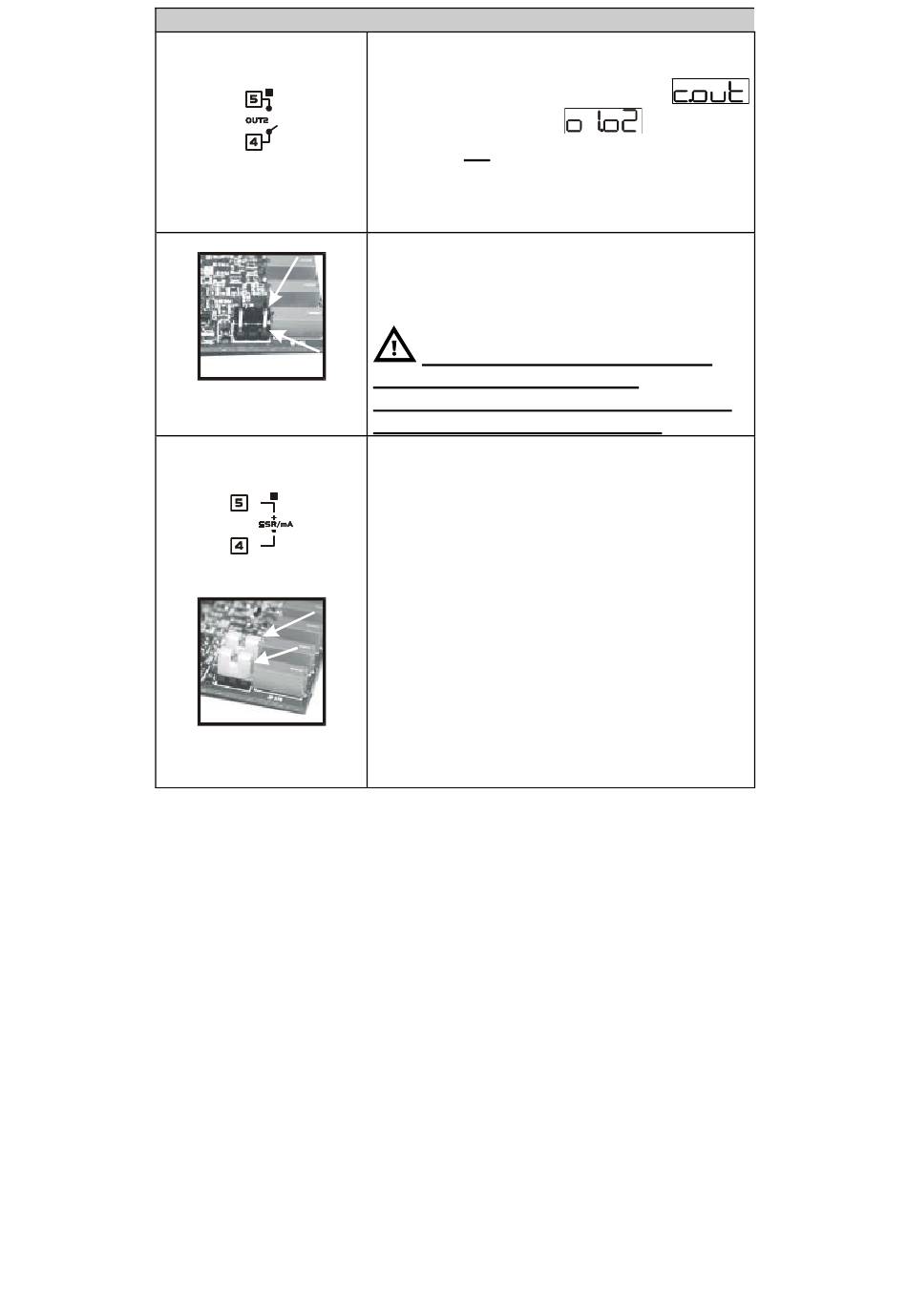

Wenn Sie Out2 als Relaisausgang
nutzen wollen, entfernen Sie die
Steckbrücken JP5 und JP7, wie in der
nebenstehenden Abbildung gezeigt.
Wenn Sie eine elektrische Last
anschließen, ohne zuvor die
Steckbrücken entfernt zu haben, wird
der Regler schwer beschädigt!
Kapazität: 12V/30mA
?
Steuerausgang mit SSR-Konfiguration
?
Alarm 1 mit Steuerung des OUT1
?
Dauerausgang 4-20 mA, konfigurierbar
nach Parametern wie der Steuerung,
der
Wiedereinspielung
Prozesses oder der Setpoints.
?
Setzen Sie die Steckbrücken JP5 und
JP7 ein, wenn Sie den Ausgang als
SSR-Ausgang
nutzen wollen.
7
als
Relaisausgang
eines
oder
Dauerausgang
