DEU

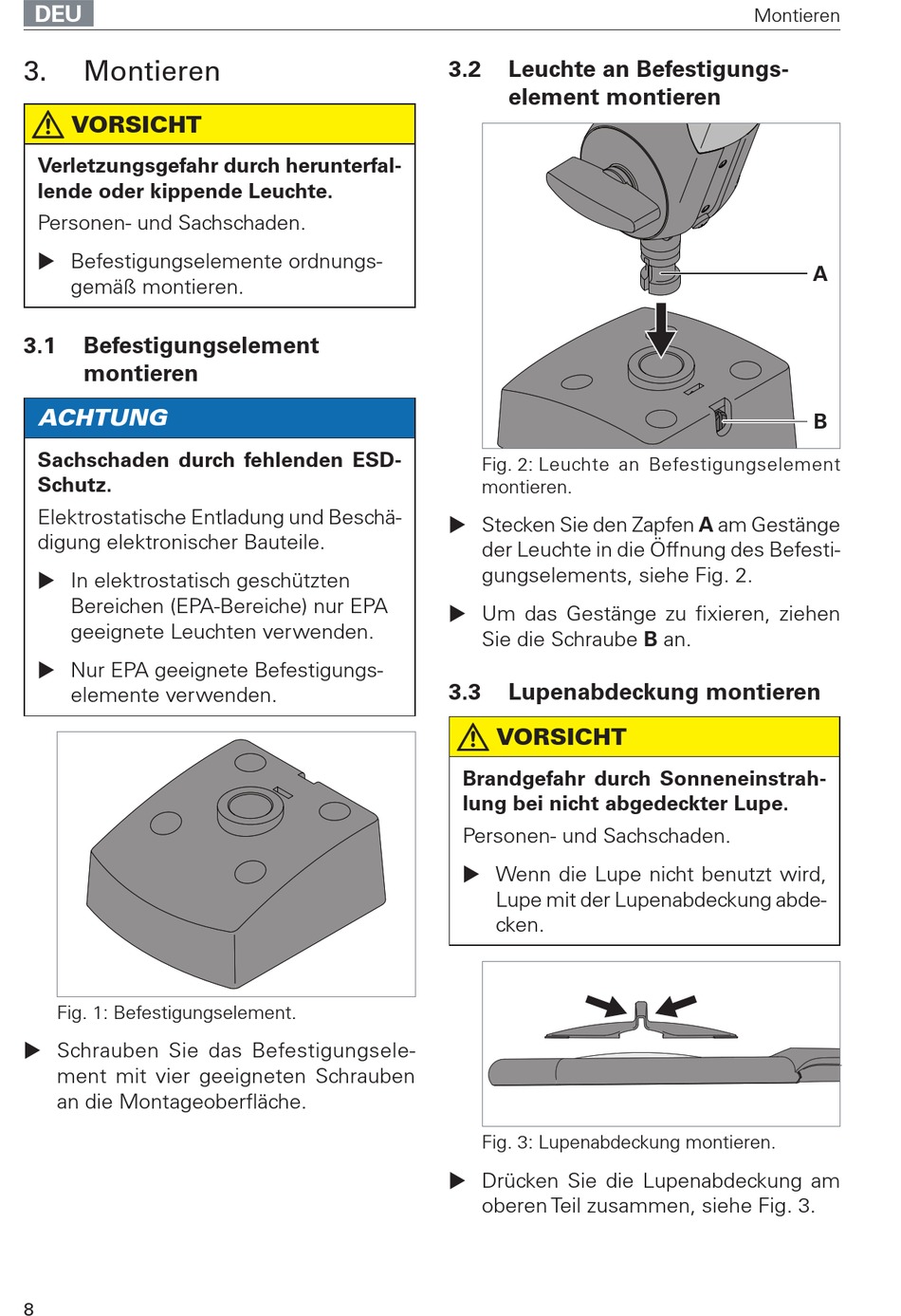

3.

Montieren

VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
X Befestigungselemente ordnungs-
gemäß montieren.
3.1 Befestigungselement
montieren
ACHTUNG
Sachschaden durch fehlenden ESD-
Schutz.
Elektrostatische Entladung und Beschä-
digung elektronischer Bauteile.
X In elektrostatisch geschützten
Bereichen (EPA-Bereiche) nur EPA
geeignete Leuchten verwenden.
X Nur EPA geeignete Befestigungs-
elemente verwenden.
Fig. 1: Befestigungselement.
X Schrauben Sie das Befestigungsele-
ment mit vier geeigneten Schrauben
an die Montageoberfläche.
8
3.2 Leuchte an Befestigungs-
element montieren
Fig. 2: Leuchte an Befestigungselement
montieren.
X Stecken Sie den Zapfen A am Gestänge
der Leuchte in die Öffnung des Befesti-
gungselements, siehe Fig. 2.
X Um das Gestänge zu fixieren, ziehen
Sie die Schraube B an.
3.3

Lupenabdeckung montieren

VORSICHT
Brandgefahr durch Sonneneinstrah-
lung bei nicht abgedeckter Lupe.
Personen- und Sachschaden.
X Wenn die Lupe nicht benutzt wird,
Lupe mit der Lupenabdeckung abde-
cken.
Fig. 3: Lupenabdeckung montieren.
X Drücken Sie die Lupenabdeckung am
oberen Teil zusammen, siehe Fig. 3.
Montieren
A
B
