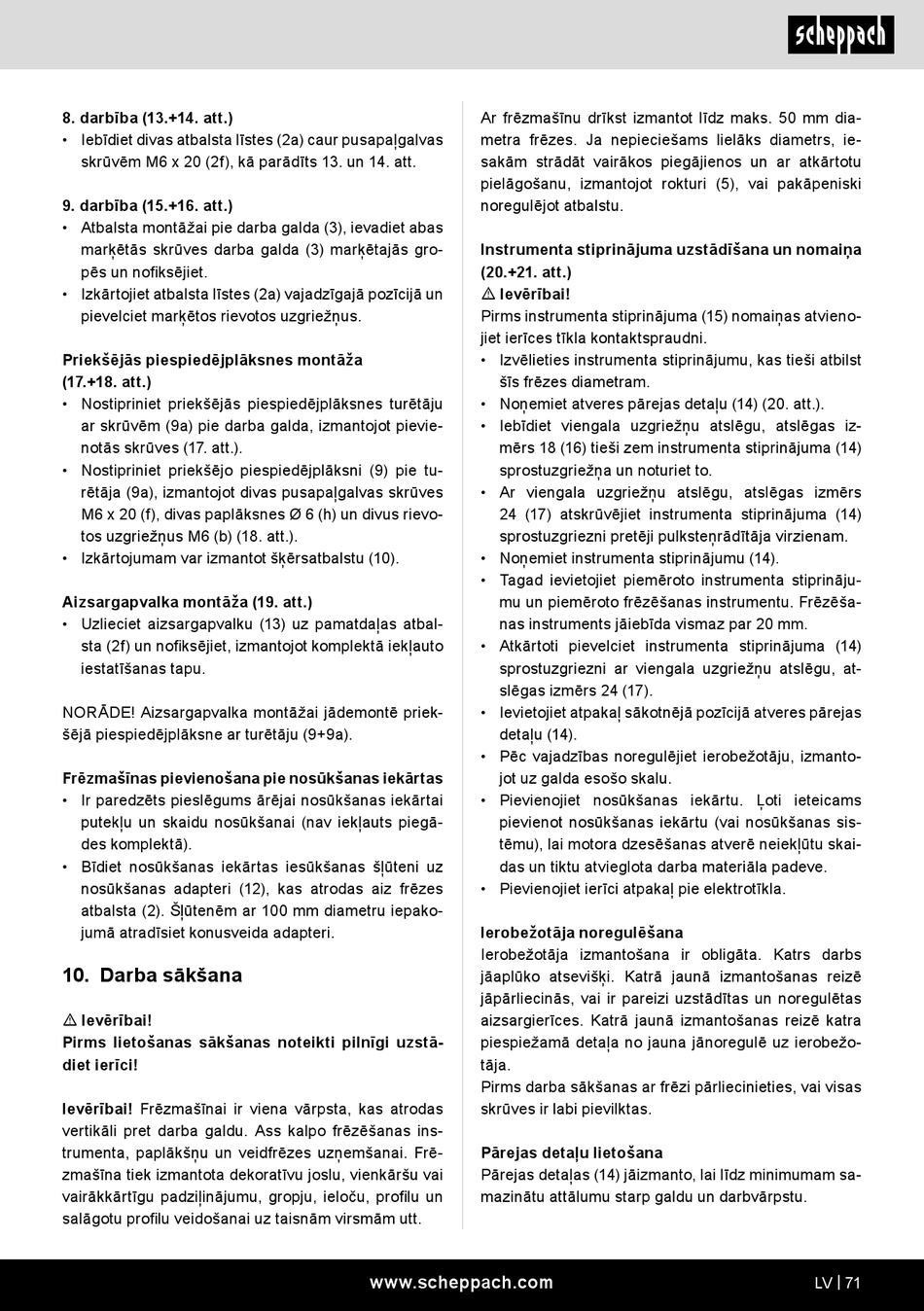

8. darbība (13.+14. att.)
• Iebīdiet divas atbalsta līstes (2a) caur pusapaļgalvas
skrūvēm M6 x 20 (2f), kā parādīts 13. un 14. att.
9. darbība (15.+16. att.)
• Atbalsta montāžai pie darba galda (3), ievadiet abas
marķētās skrūves darba galda (3) marķētajās gro-
pēs un nofiksējiet.
• Izkārtojiet atbalsta līstes (2a) vajadzīgajā pozīcijā un
pievelciet marķētos rievotos uzgriežņus.
Priekšējās piespiedējplāksnes montāža
(17.+18. att.)
• Nostipriniet priekšējās piespiedējplāksnes turētāju
ar skrūvēm (9a) pie darba galda, izmantojot pievie-
notās skrūves (17. att.).
• Nostipriniet priekšējo piespiedējplāksni (9) pie tu-
rētāja (9a), izmantojot divas pusapaļgalvas skrūves
M6 x 20 (f), divas paplāksnes Ø 6 (h) un divus rievo-
tos uzgriežņus M6 (b) (18. att.).
• Izkārtojumam var izmantot šķērsatbalstu (10).
Aizsargapvalka montāža (19. att.)
• Uzlieciet aizsargapvalku (13) uz pamatdaļas atbal-
sta (2f) un nofiksējiet, izmantojot komplektā iekļauto
iestatīšanas tapu.
NORĀDE! Aizsargapvalka montāžai jādemontē priek-
šējā piespiedējplāksne ar turētāju (9+9a).
Frēzmašīnas pievienošana pie nosūkšanas iekārtas
• Ir paredzēts pieslēgums ārējai nosūkšanas iekārtai
putekļu un skaidu nosūkšanai (nav iekļauts piegā-
des komplektā).
• Bīdiet nosūkšanas iekārtas iesūkšanas šļūteni uz
nosūkšanas adapteri (12), kas atrodas aiz frēzes
atbalsta (2). Šļūtenēm ar 100 mm diametru iepako-
jumā atradīsiet konusveida adapteri.
10. Darba sākšana
m Ievērībai!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Ievērībai! Frēzmašīnai ir viena vārpsta, kas atrodas
vertikāli pret darba galdu. Ass kalpo frēzēšanas ins-
trumenta, paplākšņu un veidfrēzes uzņemšanai. Frē-
zmašīna tiek izmantota dekoratīvu joslu, vienkāršu vai
vairākkārtīgu padziļinājumu, gropju, ieloču, profilu un
salāgotu profilu veidošanai uz taisnām virsmām utt.
Ar frēzmašīnu drīkst izmantot līdz maks. 50 mm dia-
metra frēzes. Ja nepieciešams lielāks diametrs, ie-
sakām strādāt vairākos piegājienos un ar atkārtotu
pielāgošanu, izmantojot rokturi (5), vai pakāpeniski
noregulējot atbalstu.
Instrumenta stiprinājuma uzstādīšana un nomaiņa
(20.+21. att.)
m Ievērībai!
Pirms instrumenta stiprinājuma (15) nomaiņas atvieno-
jiet ierīces tīkla kontaktspraudni.
• Izvēlieties instrumenta stiprinājumu, kas tieši atbilst
šīs frēzes diametram.
• Noņemiet atveres pārejas detaļu (14) (20. att.).
• Iebīdiet viengala uzgriežņu atslēgu, atslēgas iz-
mērs 18 (16) tieši zem instrumenta stiprinājuma (14)
sprostuzgriežņa un noturiet to.
• Ar viengala uzgriežņu atslēgu, atslēgas izmērs
24 (17) atskrūvējiet instrumenta stiprinājuma (14)
sprostuzgriezni pretēji pulksteņrādītāja virzienam.
• Noņemiet instrumenta stiprinājumu (14).
• Tagad ievietojiet piemēroto instrumenta stiprināju-
mu un piemēroto frēzēšanas instrumentu. Frēzēša-
nas instruments jāiebīda vismaz par 20 mm.
• Atkārtoti pievelciet instrumenta stiprinājuma (14)
sprostuzgriezni ar viengala uzgriežņu atslēgu, at-
slēgas izmērs 24 (17).
• Ievietojiet atpakaļ sākotnējā pozīcijā atveres pārejas
detaļu (14).
• Pēc vajadzības noregulējiet ierobežotāju, izmanto-
jot uz galda esošo skalu.
• Pievienojiet nosūkšanas iekārtu. Ļoti ieteicams
pievienot nosūkšanas iekārtu (vai nosūkšanas sis-
tēmu), lai motora dzesēšanas atverē neiekļūtu skai-
das un tiktu atvieglota darba materiāla padeve.
• Pievienojiet ierīci atpakaļ pie elektrotīkla.
Ierobežotāja noregulēšana
Ierobežotāja izmantošana ir obligāta. Katrs darbs
jāaplūko atsevišķi. Katrā jaunā izmantošanas reizē
jāpārliecinās, vai ir pareizi uzstādītas un noregulētas
aizsargierīces. Katrā jaunā izmantošanas reizē katra
piespiežamā detaļa no jauna jānoregulē uz ierobežo-
tāja.
Pirms darba sākšanas ar frēzi pārliecinieties, vai visas
skrūves ir labi pievilktas.
Pārejas detaļu lietošana
Pārejas detaļas (14) jāizmanto, lai līdz minimumam sa-
mazinātu attālumu starp galdu un darbvārpstu.
