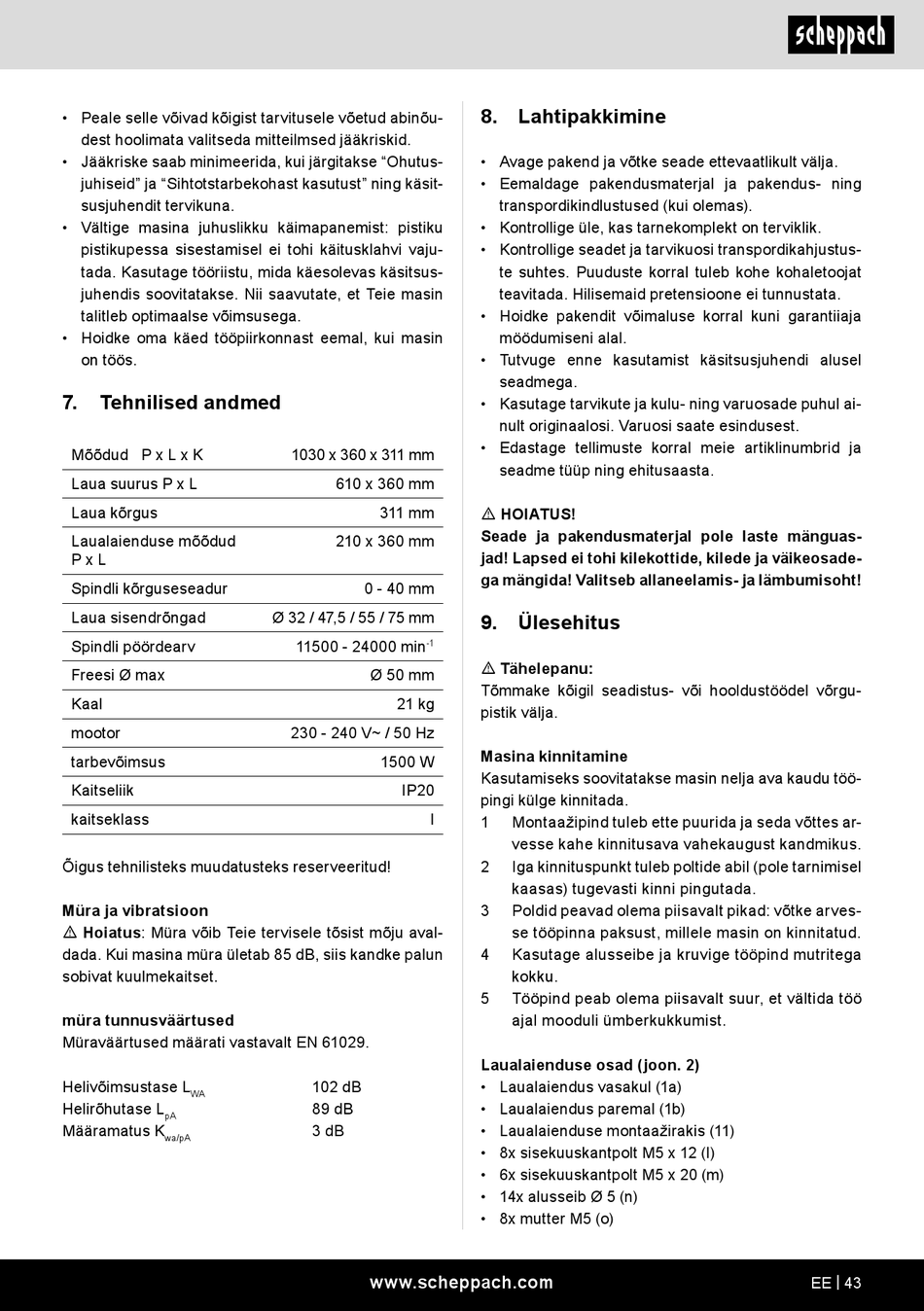

• Peale selle võivad kõigist tarvitusele võetud abinõu-
dest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse "Ohutus-
juhiseid" ja "Sihtotstarbekohast kasutust" ning käsit-
susjuhendit tervikuna.
• Vältige masina juhuslikku käimapanemist: pistiku
pistikupessa sisestamisel ei tohi käitusklahvi vaju-
tada. Kasutage tööriistu, mida käesolevas käsitsus-
juhendis soovitatakse. Nii saavutate, et Teie masin
talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin
on töös.
7.

Tehnilised andmed

Mõõdud P x L x K
Laua suurus P x L
Laua kõrgus
Laualaienduse mõõdud
P x L
Spindli kõrguseseadur
Laua sisendrõngad
Spindli pöördearv
Freesi Ø max
Kaal
mootor
tarbevõimsus
Kaitseliik
kaitseklass
Õigus tehnilisteks muudatusteks reserveeritud!
Müra ja vibratsioon
m Hoiatus: Müra võib Teie tervisele tõsist mõju aval-
dada. Kui masina müra ületab 85 dB, siis kandke palun
sobivat kuulmekaitset.
müra tunnusväärtused
Müraväärtused määrati vastavalt EN 61029.
Helivõimsustase L
WA
Helirõhutase L
pA
Määramatus K
wa/pA
1030 x 360 x 311 mm
610 x 360 mm
311 mm
210 x 360 mm
0 - 40 mm
Ø 32 / 47,5 / 55 / 75 mm
11500 - 24000 min
-1
Ø 50 mm
21 kg
230 - 240 V~ / 50 Hz
1500 W
IP20
I
102 dB
89 dB
3 dB
www.scheppach.com

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m HOIATUS!
Seade ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosade-
ga mängida! Valitseb allaneelamis- ja lämbumisoht!
9. Ülesehitus
m Tähelepanu:
Tõmmake kõigil seadistus- või hooldustöödel võrgu-
pistik välja.
Masina kinnitamine
Kasutamiseks soovitatakse masin nelja ava kaudu töö-
pingi külge kinnitada.
1 Montaažipind tuleb ette puurida ja seda võttes ar-
vesse kahe kinnitusava vahekaugust kandmikus.
2 Iga kinnituspunkt tuleb poltide abil (pole tarnimisel
kaasas) tugevasti kinni pingutada.
3 Poldid peavad olema piisavalt pikad: võtke arves-
se tööpinna paksust, millele masin on kinnitatud.
4 Kasutage alusseibe ja kruvige tööpind mutritega
kokku.
5 Tööpind peab olema piisavalt suur, et vältida töö
ajal mooduli ümberkukkumist.
Laualaienduse osad (joon. 2)
• Laualaiendus vasakul (1a)
• Laualaiendus paremal (1b)
• Laualaienduse montaažirakis (11)
• 8x sisekuuskantpolt M5 x 12 (l)
• 6x sisekuuskantpolt M5 x 20 (m)
• 14x alusseib Ø 5 (n)
• 8x mutter M5 (o)
EE | 43
