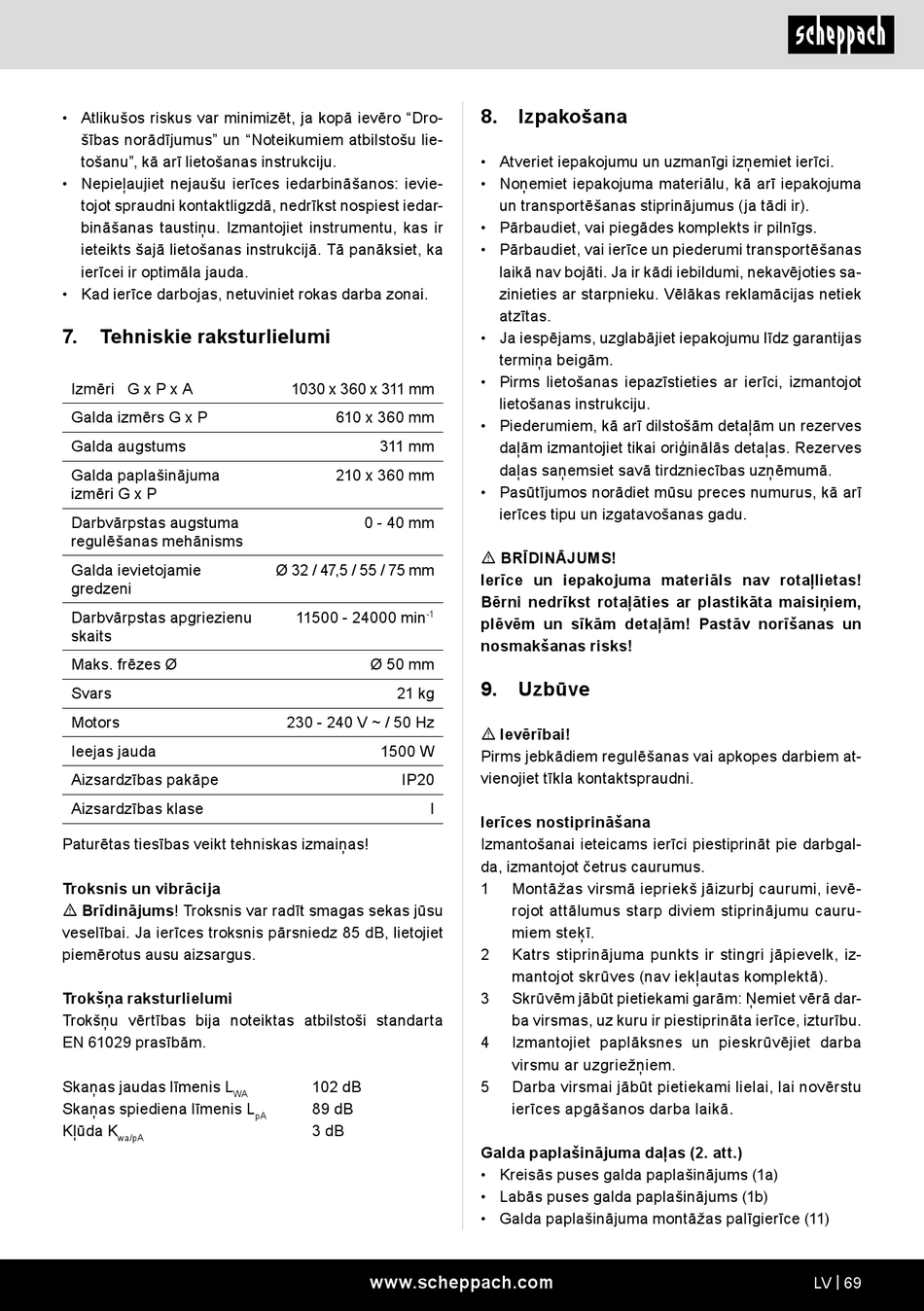

Tehniskie Raksturlielumi; Izpakošana; Uzbūve - Scheppach HF60 Original Bedienungsanleitung

• Atlikušos riskus var minimizēt, ja kopā ievēro "Dro-
šības norādījumus" un "Noteikumiem atbilstošu lie-
tošanu", kā arī lietošanas instrukciju.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie-
tojot spraudni kontaktligzdā, nedrīkst nospiest iedar-
bināšanas taustiņu. Izmantojiet instrumentu, kas ir
ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka
ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
7.

Tehniskie raksturlielumi

Izmēri G x P x A
Galda izmērs G x P
Galda augstums
Galda paplašinājuma
izmēri G x P
Darbvārpstas augstuma
regulēšanas mehānisms
Galda ievietojamie
gredzeni
Darbvārpstas apgriezienu
skaits
Maks. frēzes Ø
Svars
Motors
Ieejas jauda
Aizsardzības pakāpe
Aizsardzības klase
Paturētas tiesības veikt tehniskas izmaiņas!
Troksnis un vibrācija
m Brīdinājums! Troksnis var radīt smagas sekas jūsu
veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet
piemērotus ausu aizsargus.
Trokšņa raksturlielumi
Trokšņu vērtības bija noteiktas atbilstoši standarta
EN 61029 prasībām.
Skaņas jaudas līmenis L
WA
Skaņas spiediena līmenis L
Kļūda K
wa/pA
1030 x 360 x 311 mm
610 x 360 mm
311 mm
210 x 360 mm
0 - 40 mm
Ø 32 / 47,5 / 55 / 75 mm
11500 - 24000 min
-1
Ø 50 mm
21 kg
230 - 240 V ~ / 50 Hz
1500 W
IP20
102 dB
89 dB
pA
3 dB
www.scheppach.com
8. Izpakošana
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-
zinieties ar starpnieku. Vēlākas reklamācijas netiek
atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ierīci, izmantojot
lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ierīces tipu un izgatavošanas gadu.
m BRĪDINĀJUMS!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
9. Uzbūve
m Ievērībai!
Pirms jebkādiem regulēšanas vai apkopes darbiem at-
vienojiet tīkla kontaktspraudni.
I
Ierīces nostiprināšana
Izmantošanai ieteicams ierīci piestiprināt pie darbgal-
da, izmantojot četrus caurumus.
1 Montāžas virsmā iepriekš jāizurbj caurumi, ievē-
rojot attālumus starp diviem stiprinājumu cauru-
miem steķī.
2 Katrs stiprinājuma punkts ir stingri jāpievelk, iz-
mantojot skrūves (nav iekļautas komplektā).
3 Skrūvēm jābūt pietiekami garām: Ņemiet vērā dar-
ba virsmas, uz kuru ir piestiprināta ierīce, izturību.
4 Izmantojiet paplāksnes un pieskrūvējiet darba
virsmu ar uzgriežņiem.
5 Darba virsmai jābūt pietiekami lielai, lai novērstu
ierīces apgāšanos darba laikā.
Galda paplašinājuma daļas (2. att.)
• Kreisās puses galda paplašinājums (1a)
• Labās puses galda paplašinājums (1b)
• Galda paplašinājuma montāžas palīgierīce (11)
LV | 69
