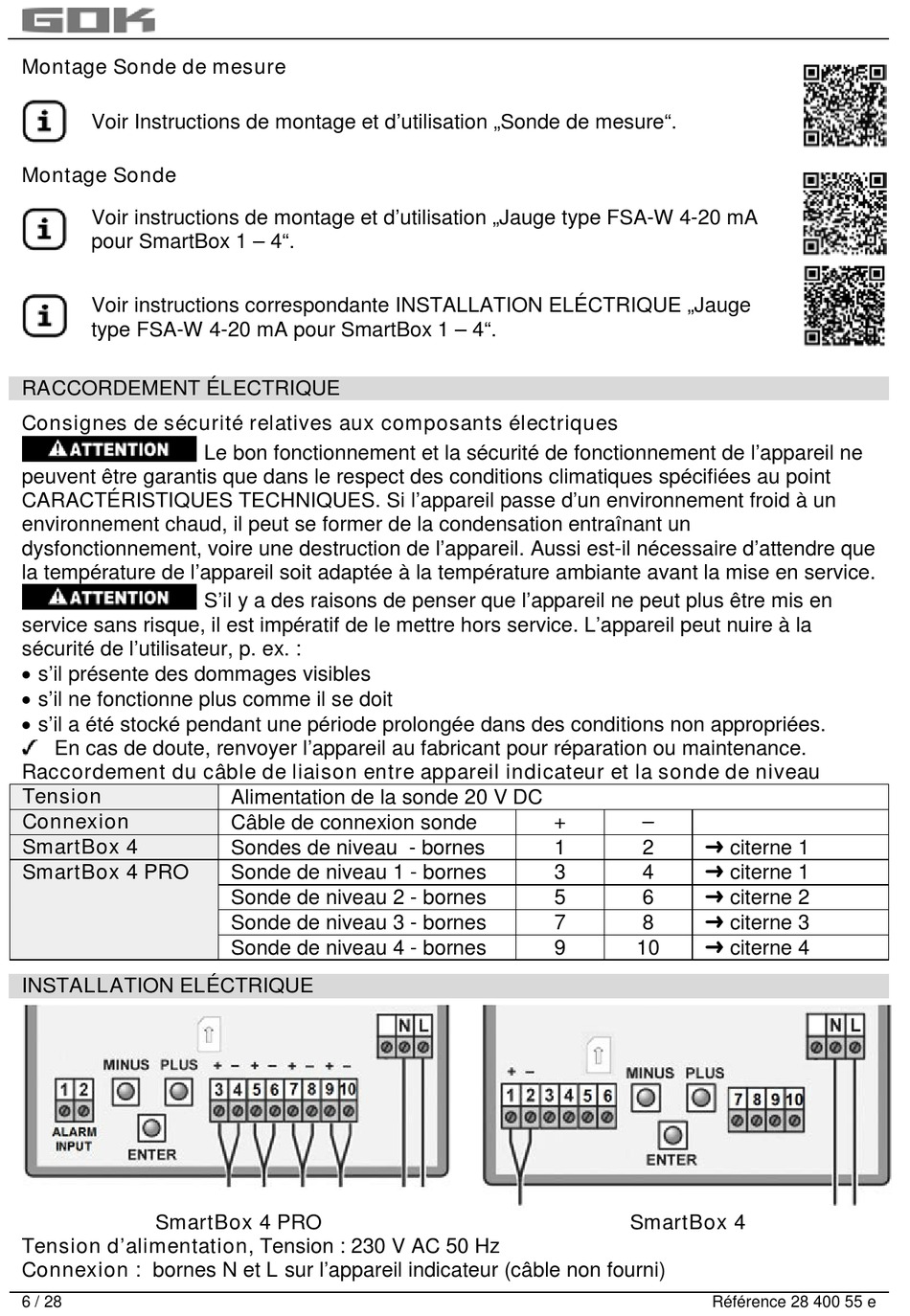

Raccordement Électrique; Installation Eléctrique - GOK SmartBox 4 GSM Montage- Und Bedienungsanleitung

Montage Sonde de mesure
Voir Instructions de montage et d'utilisation „Sonde de mesure".
Montage Sonde
Voir instructions de montage et d'utilisation „Jauge type FSA-W 4-20 mA
pour SmartBox 1 – 4".
Voir instructions correspondante INSTALLATION ELÉCTRIQUE „Jauge
type FSA-W 4-20 mA pour SmartBox 1 – 4".
RACCORDEMENT ÉLECTRIQUE
Consignes de sécurité relatives aux composants électriques
peuvent être garantis que dans le respect des conditions climatiques spécifiées au point
CARACTÉRISTIQUES TECHNIQUES. Si l'appareil passe d'un environnement froid à un
environnement chaud, il peut se former de la condensation entraînant un
dysfonctionnement, voire une destruction de l'appareil. Aussi est-il nécessaire d'attendre que
la température de l'appareil soit adaptée à la température ambiante avant la mise en service.
service sans risque, il est impératif de le mettre hors service. L'appareil peut nuire à la
sécurité de l'utilisateur, p. ex. :
• s'il présente des dommages visibles
• s'il ne fonctionne plus comme il se doit
• s'il a été stocké pendant une période prolongée dans des conditions non appropriées.
En cas de doute, renvoyer l'appareil au fabricant pour réparation ou maintenance.
Raccordement du câble de liaison entre appareil indicateur et la sonde de niveau
Tension
Connexion
SmartBox 4
SmartBox 4 PRO
INSTALLATION ELÉCTRIQUE
SmartBox 4 PRO
Tension d'alimentation, Tension : 230 V AC 50 Hz
Connexion : bornes N et L sur l'appareil indicateur (câble non fourni)
6 / 28
Le bon fonctionnement et la sécurité de fonctionnement de l'appareil ne
S'il y a des raisons de penser que l'appareil ne peut plus être mis en
Alimentation de la sonde 20 V DC
Câble de connexion sonde
Sondes de niveau - bornes
Sonde de niveau 1 - bornes
Sonde de niveau 2 - bornes
Sonde de niveau 3 - bornes
Sonde de niveau 4 - bornes
+ –
1 2  citerne 1
3 4  citerne 1
5 6  citerne 2
7 8  citerne 3
9 10  citerne 4
SmartBox 4
Référence 28 400 55 e
