ACHTUNG: Pro Motorklemmensatz darf nur ein Motor angeschlossen werden.
Bei Zusammenschaltung wird der Motor beschädigt!
Es muss immer der jeweilige, zugehörige Impulsgeber verwendet werden!
Zuleitung bauseitig
230 V AC / 50 Hz/16 A
3 x 1,5 mm²
max. Gesamtstrom pro
Einspeisung 15 A
Bei Motoren mit
Inkrementalgeber:
Der Inkrementalgeber
muss am gleichen MIO
wie der Motor an einen
Eingang mit zuschalt-
barem PullUp ange-
schlossen werden.
* mit zuschaltbarem PullUp
Werden im BAline Projekt
Tasten vom Typ Dual Button
oder Triple Button verwendet,
müssen die Tasten an direkt
aufeinander folgende
MIO-Eingänge angeschlossen
werden.

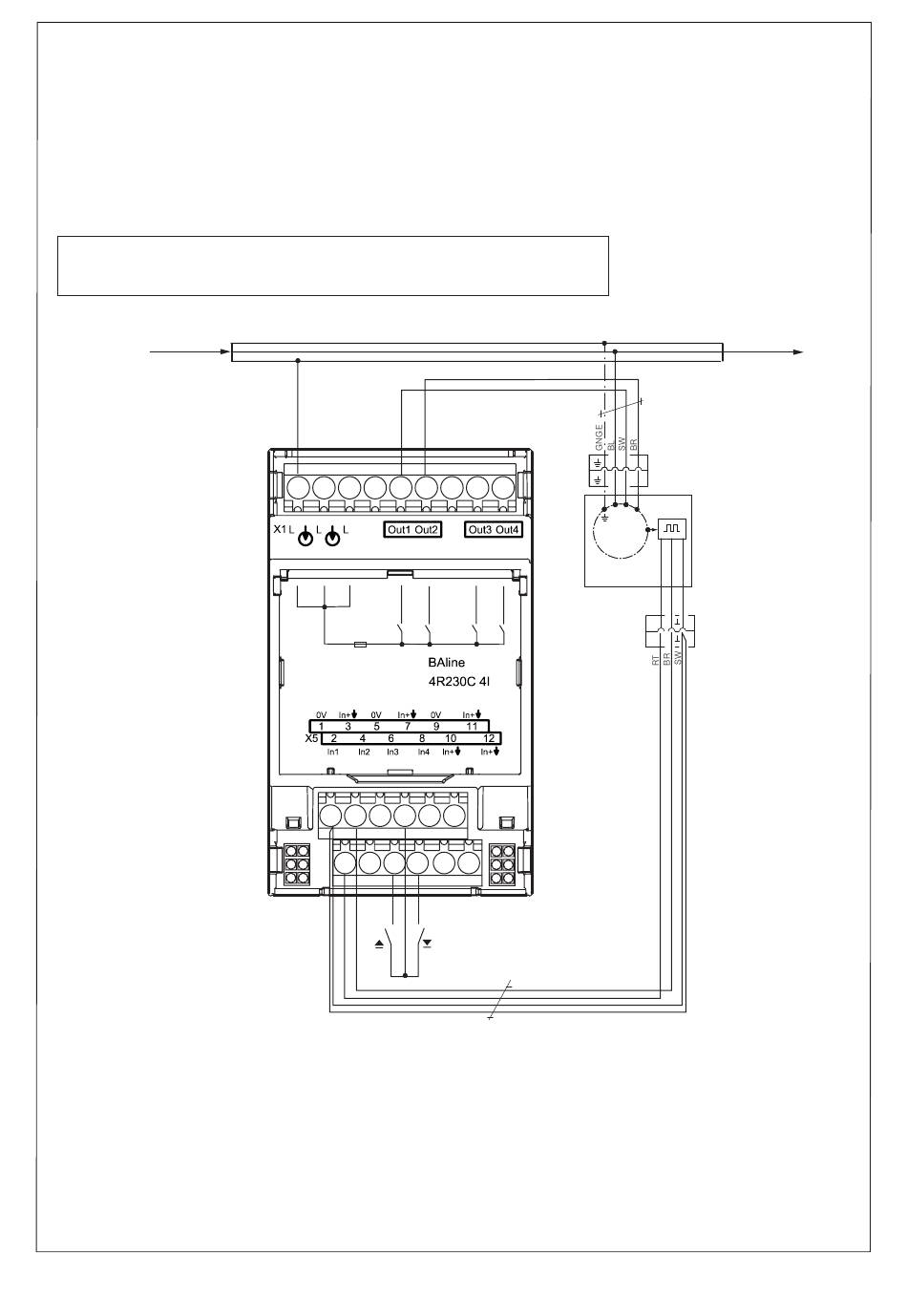

Abb. 6
Anschlussplanbeispiel BAline MIO 4R230C 4I
4
Technische Änderungen behalten wir uns vor
PE
N
L
8
7
6
5
9
nc
F 6,3AT H
*
*
1 3 5 7 9 11
2 4 6 8 10 12
4
3
2
1
nc
Alle Tasterleitungen
JY(St)Y 2x2x0,8 mm ø
max. Leitungslänge
100 m
LIHCH 2x2x0,14 sw
PE
Zu weiteren
N
Komponenten
L
H05RR-F 4 G 0,75 sw,
Typ WAREMA
1
2
3
1
2
3
2
1
3
M 1~
2 1
2 1
warema_890645_alhb_de_v8•2022-08-01
