System 3000

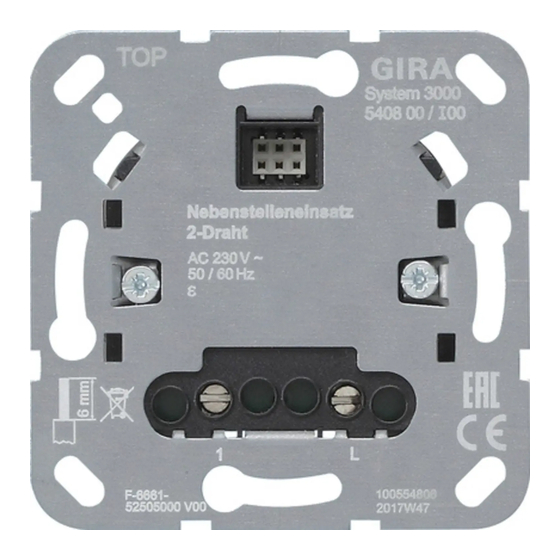

Nebenstelleneinsatz 2-Draht
Nebenstelleneinsatz 2-Draht
Best.-Nr.: 5408 00
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Bestimmungsgemäßer Gebrauch
– Nebenstellenbedienung von geeigneten Einsätzen
– Betrieb mit Bedienaufsatz
– Montage in Gerätedose nach DIN 49073
3 Bedienung
Die Funktion der Nebenstelle ist vom Einsatz und vom Aufsatz der Hauptstelle abhängig.
4 Informationen für Elektrofachkräfte
Geräte anschließen und montieren
￭ Nebenstelle (2) gemäß Anschlussplan anschließen (Bild 1). Dabei klemmbare Leitungs-
querschnitte beachten (Bild 2).
82598002

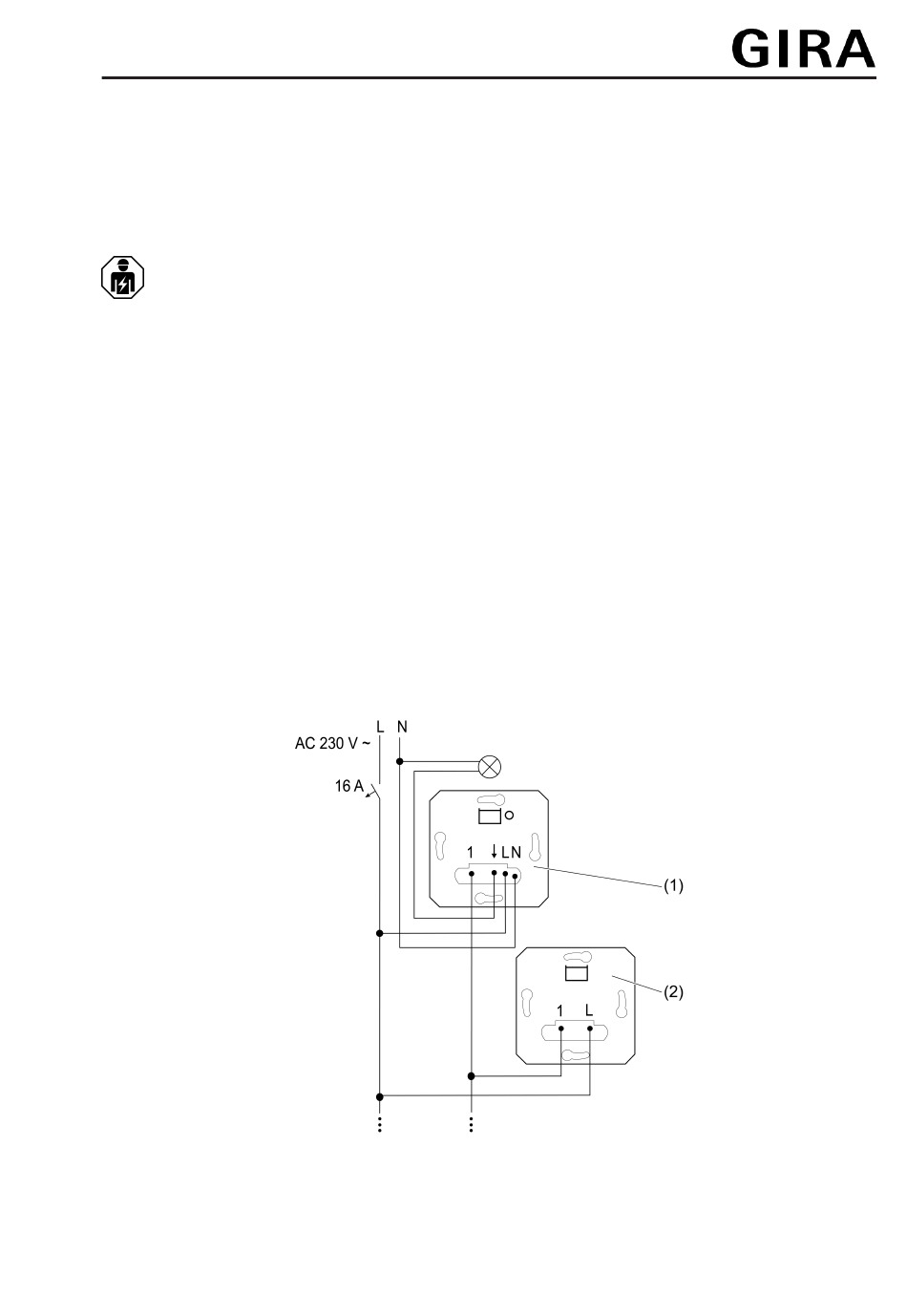

Bild 1: Anschlussplan 2-Draht-Nebenstellen
