Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster

Intelligentes Installationsmanagement
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Der Antrieb speichert die Endlageneinstellung „Anschlag" dauerhaft ab, nachdem diese 3x angefahren wurde. Danach ist die In-
stallation abgeschlossen.
Einstellen der Endlagen
Es gibt mehrere Möglichkeiten der Endlageneinstellung:
• Punkt unten zu Punkt oben
• Punkt unten zu Anschlag oben
• Auto-Install
Sollte der Rohrantrieb bei der Ab-/Auffahrt aufgrund eines Hindernisses vorzeitig abschal-
ten, so ist es möglich dieses Hindernis durch kurzes Fahren in die Gegenrichtung freizu-
fahren, es zu beseitigen und durch erneutes Ab-/Auffahren die gewünschte Endlage einzu-
stellen.

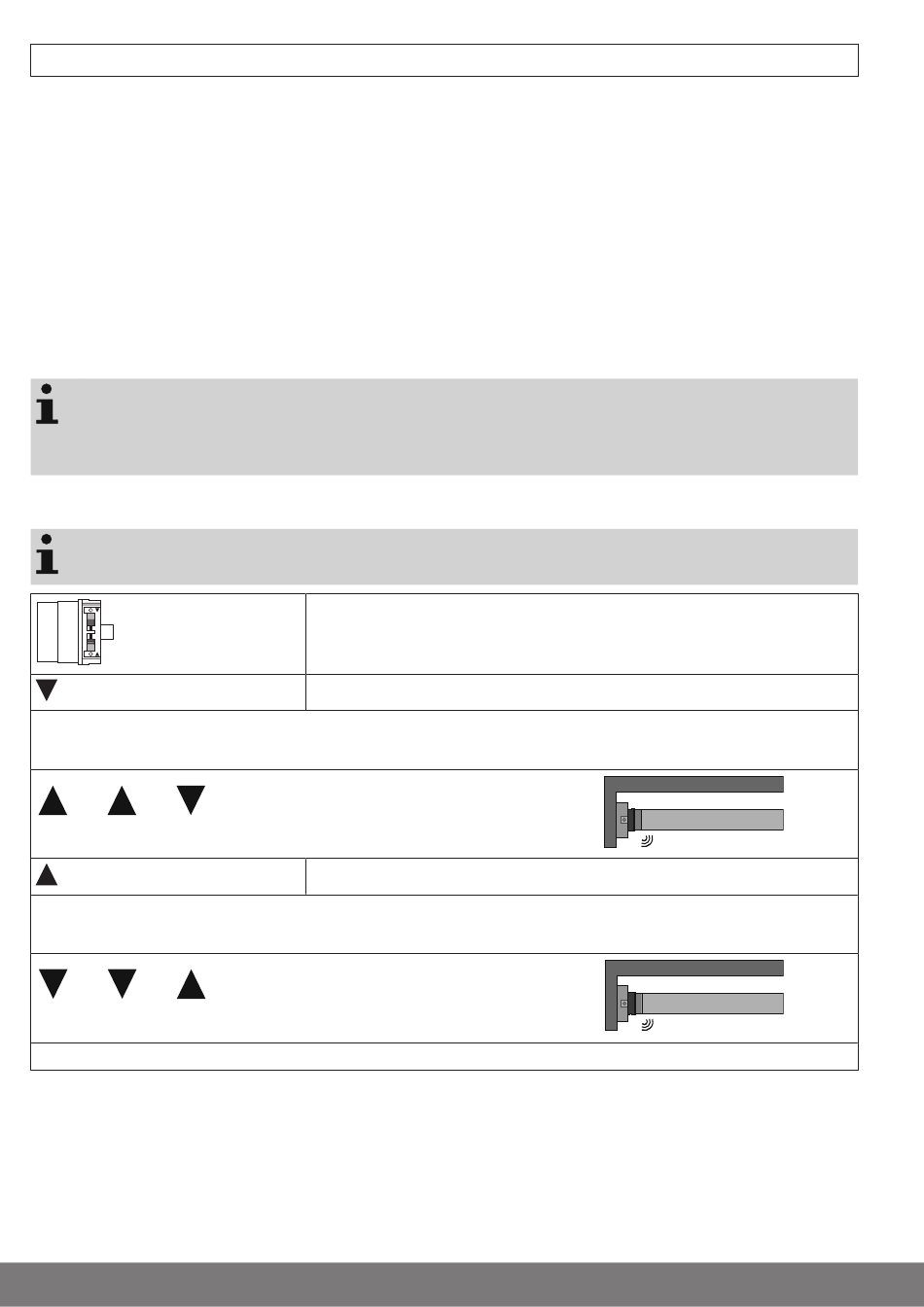

Punkt unten zu Punkt oben
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
1 s
1 s bis STOPP und halten bis
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
1 s 1 s
bis STOPP und halten bis
Die Endlagen sind eingestellt.
18
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die gewünschte untere Endlage an.
Anschließend fahren Sie die gewünschte obere Endlage an.
