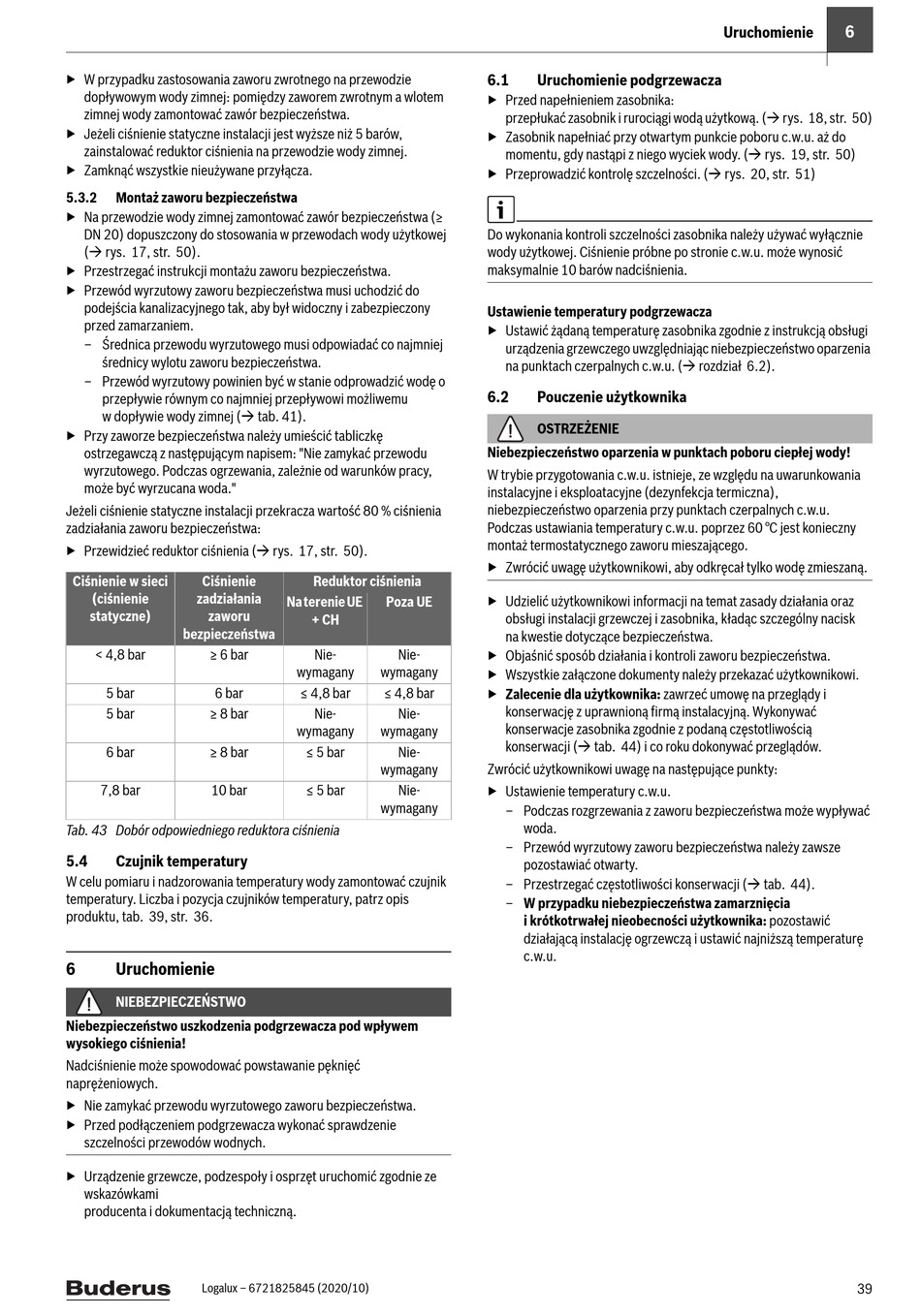

▶ W przypadku zastosowania zaworu zwrotnego na przewodzie
dopływowym wody zimnej: pomiędzy zaworem zwrotnym a wlotem
zimnej wody zamontować zawór bezpieczeństwa.
▶ Jeżeli ciśnienie statyczne instalacji jest wyższe niż 5 barów,
zainstalować reduktor ciśnienia na przewodzie wody zimnej.
▶ Zamknąć wszystkie nieużywane przyłącza.
5.3.2 Montaż zaworu bezpieczeństwa
▶ Na przewodzie wody zimnej zamontować zawór bezpieczeństwa (≥
DN 20) dopuszczony do stosowania w przewodach wody użytkowej
( rys. 17, str. 50).
▶ Przestrzegać instrukcji montażu zaworu bezpieczeństwa.
▶ Przewód wyrzutowy zaworu bezpieczeństwa musi uchodzić do
podejścia kanalizacyjnego tak, aby był widoczny i zabezpieczony
przed zamarzaniem.
– Średnica przewodu wyrzutowego musi odpowiadać co najmniej
średnicy wylotu zaworu bezpieczeństwa.
– Przewód wyrzutowy powinien być w stanie odprowadzić wodę o
przepływie równym co najmniej przepływowi możliwemu
w dopływie wody zimnej ( tab. 41).
▶ Przy zaworze bezpieczeństwa należy umieścić tabliczkę
ostrzegawczą z następującym napisem: "Nie zamykać przewodu
wyrzutowego. Podczas ogrzewania, zależnie od warunków pracy,
może być wyrzucana woda."
Jeżeli ciśnienie statyczne instalacji przekracza wartość 80 % ciśnienia
zadziałania zaworu bezpieczeństwa:
▶ Przewidzieć reduktor ciśnienia ( rys. 17, str. 50).
Ciśnienie w sieci Ciśnienie
(ciśnienie zadziałania
statyczne) zaworu
bezpieczeństwa
< 4,8 bar ≥ 6 bar
5 bar 6 bar
5 bar ≥ 8 bar
6 bar ≥ 8 bar
7,8 bar 10 bar
Tab. 43 Dobór odpowiedniego reduktora ciśnienia
5.4

Czujnik temperatury

W celu pomiaru i nadzorowania temperatury wody zamontować czujnik
temperatury. Liczba i pozycja czujników temperatury, patrz opis
produktu, tab. 39, str. 36.
6

Uruchomienie

NIEBEZPIECZEŃSTWO
Niebezpieczeństwo uszkodzenia podgrzewacza pod wpływem
wysokiego ciśnienia!
Nadciśnienie może spowodować powstawanie pęknięć
naprężeniowych.
▶ Nie zamykać przewodu wyrzutowego zaworu bezpieczeństwa.
▶ Przed podłączeniem podgrzewacza wykonać sprawdzenie
szczelności przewodów wodnych.
▶ Urządzenie grzewcze, podzespoły i osprzęt uruchomić zgodnie ze
wskazówkami
producenta i dokumentacją techniczną.
Logalux – 6721825845 (2020/10)
Reduktor ciśnienia
Na terenie UE Poza UE
+ CH
Nie- Nie-
wymagany wymagany
≤ 4,8 bar ≤ 4,8 bar
Nie- Nie-
wymagany wymagany
≤ 5 bar Nie-
wymagany
≤ 5 bar Nie-
wymagany
6.1

Uruchomienie podgrzewacza

▶ Przed napełnieniem zasobnika:
przepłukać zasobnik i rurociągi wodą użytkową. ( rys. 18, str. 50)
▶ Zasobnik napełniać przy otwartym punkcie poboru c.w.u. aż do
momentu, gdy nastąpi z niego wyciek wody. ( rys. 19, str. 50)
▶ Przeprowadzić kontrolę szczelności. ( rys. 20, str. 51)
Do wykonania kontroli szczelności zasobnika należy używać wyłącznie
wody użytkowej. Ciśnienie próbne po stronie c.w.u. może wynosić
maksymalnie 10 barów nadciśnienia.
Ustawienie temperatury podgrzewacza
▶ Ustawić żądaną temperaturę zasobnika zgodnie z instrukcją obsługi
urządzenia grzewczego uwzględniając niebezpieczeństwo oparzenia
na punktach czerpalnych c.w.u. ( rozdział 6.2).
6.2 Pouczenie użytkownika
OSTRZEŻENIE
Niebezpieczeństwo oparzenia w punktach poboru ciepłej wody!
W trybie przygotowania c.w.u. istnieje, ze względu na uwarunkowania
instalacyjne i eksploatacyjne (dezynfekcja termiczna),
niebezpieczeństwo oparzenia przy punktach czerpalnych c.w.u.
Podczas ustawiania temperatury c.w.u. poprzez 60 °C jest konieczny
montaż termostatycznego zaworu mieszającego.
▶ Zwrócić uwagę użytkownikowi, aby odkręcał tylko wodę zmieszaną.
▶ Udzielić użytkownikowi informacji na temat zasady działania oraz
obsługi instalacji grzewczej i zasobnika, kładąc szczególny nacisk
na kwestie dotyczące bezpieczeństwa.
▶ Objaśnić sposób działania i kontroli zaworu bezpieczeństwa.
▶ Wszystkie załączone dokumenty należy przekazać użytkownikowi.
▶ Zalecenie dla użytkownika: zawrzeć umowę na przeglądy i
konserwację z uprawnioną firmą instalacyjną. Wykonywać
konserwacje zasobnika zgodnie z podaną częstotliwością
konserwacji ( tab. 44) i co roku dokonywać przeglądów.
Zwrócić użytkownikowi uwagę na następujące punkty:
▶ Ustawienie temperatury c.w.u.
– Podczas rozgrzewania z zaworu bezpieczeństwa może wypływać
woda.
– Przewód wyrzutowy zaworu bezpieczeństwa należy zawsze
pozostawiać otwarty.
– Przestrzegać częstotliwości konserwacji ( tab. 44).
– W przypadku niebezpieczeństwa zamarznięcia
i krótkotrwałej nieobecności użytkownika: pozostawić
działającą instalację ogrzewczą i ustawić najniższą temperaturę
c.w.u.
