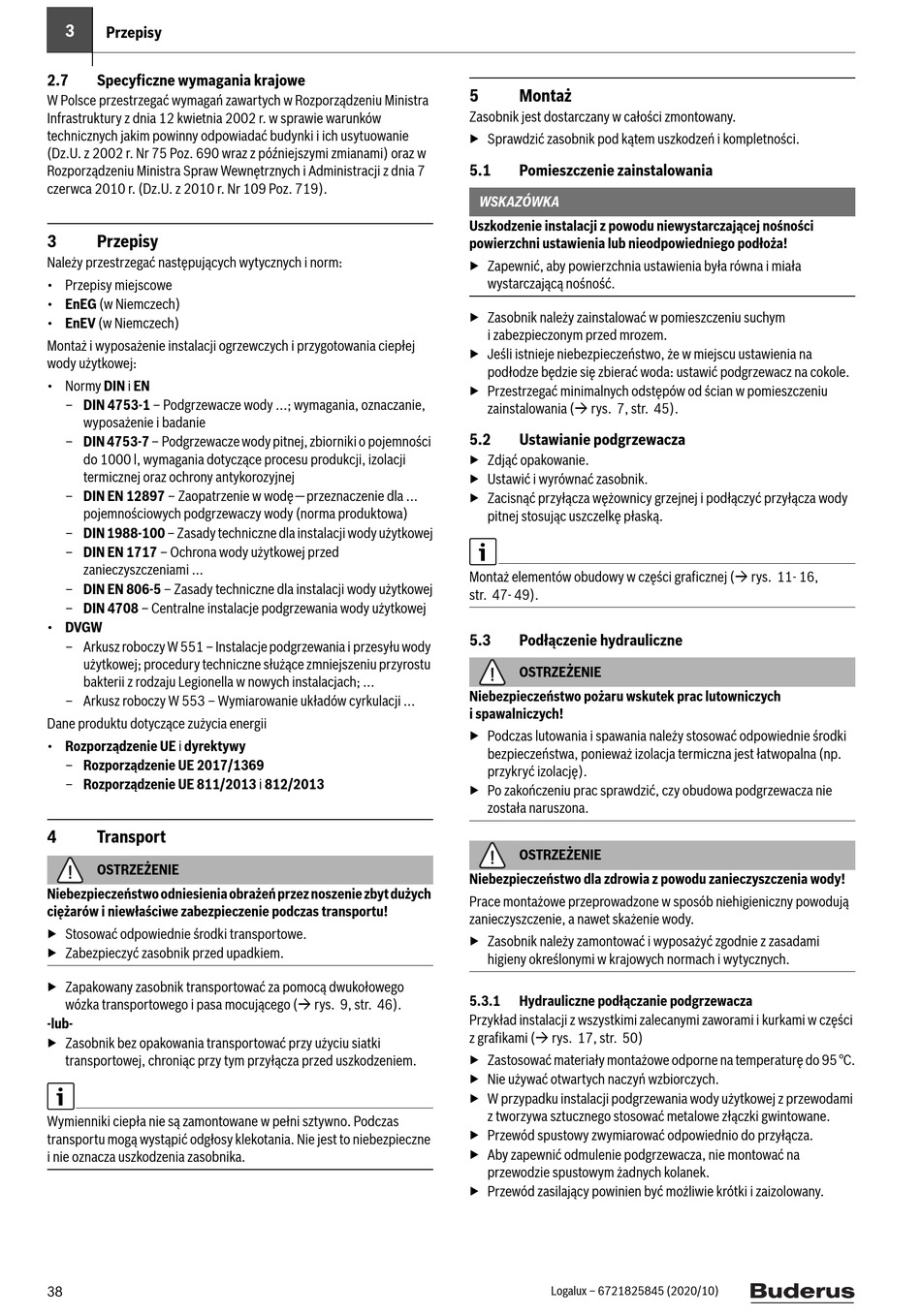

Przepisy

2.7

Specyficzne wymagania krajowe

W Polsce przestrzegać wymagań zawartych w Rozporządzeniu Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie
(Dz.U. z 2002 r. Nr 75 Poz. 690 wraz z późniejszymi zmianami) oraz w
Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7
czerwca 2010 r. (Dz.U. z 2010 r. Nr 109 Poz. 719).
3 Przepisy
Należy przestrzegać następujących wytycznych i norm:
• Przepisy miejscowe
• EnEG (w Niemczech)
• EnEV (w Niemczech)
Montaż i wyposażenie instalacji ogrzewczych i przygotowania ciepłej
wody użytkowej:
• Normy DIN i EN
– DIN 4753-1 – Podgrzewacze wody ...; wymagania, oznaczanie,
wyposażenie i badanie
– DIN 4753-7 – Podgrzewacze wody pitnej, zbiorniki o pojemności
do 1000 l, wymagania dotyczące procesu produkcji, izolacji
termicznej oraz ochrony antykorozyjnej
– DIN EN 12897 – Zaopatrzenie w wodę — przeznaczenie dla ...
pojemnościowych podgrzewaczy wody (norma produktowa)
– DIN 1988-100 – Zasady techniczne dla instalacji wody użytkowej
– DIN EN 1717 – Ochrona wody użytkowej przed
zanieczyszczeniami ...
– DIN EN 806-5 – Zasady techniczne dla instalacji wody użytkowej
– DIN 4708 – Centralne instalacje podgrzewania wody użytkowej
• DVGW
– Arkusz roboczy W 551 – Instalacje podgrzewania i przesyłu wody
użytkowej; procedury techniczne służące zmniejszeniu przyrostu
bakterii z rodzaju Legionella w nowych instalacjach; ...
– Arkusz roboczy W 553 – Wymiarowanie układów cyrkulacji ...
Dane produktu dotyczące zużycia energii
• Rozporządzenie UE i dyrektywy
– Rozporządzenie UE 2017/1369
– Rozporządzenie UE 811/2013 i 812/2013
4

Transport

OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń przez noszenie zbyt dużych
ciężarów i niewłaściwe zabezpieczenie podczas transportu!
▶ Stosować odpowiednie środki transportowe.
▶ Zabezpieczyć zasobnik przed upadkiem.
▶ Zapakowany zasobnik transportować za pomocą dwukołowego
wózka transportowego i pasa mocującego ( rys. 9, str. 46).
-lub-
▶ Zasobnik bez opakowania transportować przy użyciu siatki
transportowej, chroniąc przy tym przyłącza przed uszkodzeniem.
Wymienniki ciepła nie są zamontowane w pełni sztywno. Podczas
transportu mogą wystąpić odgłosy klekotania. Nie jest to niebezpieczne
i nie oznacza uszkodzenia zasobnika.
38
5 Montaż
Zasobnik jest dostarczany w całości zmontowany.
▶ Sprawdzić zasobnik pod kątem uszkodzeń i kompletności.
5.1

Pomieszczenie zainstalowania

WSKAZÓWKA
Uszkodzenie instalacji z powodu niewystarczającej nośności
powierzchni ustawienia lub nieodpowiedniego podłoża!
▶ Zapewnić, aby powierzchnia ustawienia była równa i miała
wystarczającą nośność.
▶ Zasobnik należy zainstalować w pomieszczeniu suchym
i zabezpieczonym przed mrozem.
▶ Jeśli istnieje niebezpieczeństwo, że w miejscu ustawienia na
podłodze będzie się zbierać woda: ustawić podgrzewacz na cokole.
▶ Przestrzegać minimalnych odstępów od ścian w pomieszczeniu
zainstalowania ( rys. 7, str. 45).
5.2

Ustawianie podgrzewacza

▶ Zdjąć opakowanie.
▶ Ustawić i wyrównać zasobnik.
▶ Zacisnąć przyłącza wężownicy grzejnej i podłączyć przyłącza wody
pitnej stosując uszczelkę płaską.
Montaż elementów obudowy w części graficznej ( rys. 11- 16,
str. 47- 49).
5.3 Podłączenie hydrauliczne
OSTRZEŻENIE
Niebezpieczeństwo pożaru wskutek prac lutowniczych
i spawalniczych!
▶ Podczas lutowania i spawania należy stosować odpowiednie środki
bezpieczeństwa, ponieważ izolacja termiczna jest łatwopalna (np.
przykryć izolację).
▶ Po zakończeniu prac sprawdzić, czy obudowa podgrzewacza nie
została naruszona.
OSTRZEŻENIE
Niebezpieczeństwo dla zdrowia z powodu zanieczyszczenia wody!
Prace montażowe przeprowadzone w sposób niehigieniczny powodują
zanieczyszczenie, a nawet skażenie wody.
▶ Zasobnik należy zamontować i wyposażyć zgodnie z zasadami
higieny określonymi w krajowych normach i wytycznych.
5.3.1 Hydrauliczne podłączanie podgrzewacza
Przykład instalacji z wszystkimi zalecanymi zaworami i kurkami w części
z grafikami ( rys. 17, str. 50)
▶ Zastosować materiały montażowe odporne na temperaturę do 95 °C.
▶ Nie używać otwartych naczyń wzbiorczych.
▶ W przypadku instalacji podgrzewania wody użytkowej z przewodami
z tworzywa sztucznego stosować metalowe złączki gwintowane.
▶ Przewód spustowy zwymiarować odpowiednio do przyłącza.
▶ Aby zapewnić odmulenie podgrzewacza, nie montować na
przewodzie spustowym żadnych kolanek.
▶ Przewód zasilający powinien być możliwie krótki i zaizolowany.
