Elektrischer Anschluss; Anschlussbeispiel - Mayr ROBA-brake-checker plus Originalbetriebsanleitung

Einbau- und Betriebsanleitung für
ROBA -brake-checker plus AC Typ 029.700.2
®

Elektrischer Anschluss

Leistungsklemme
11 F/S (siehe Anschlussbeispiele)
12 F/S (siehe Anschlussbeispiele)
13 Ausgangsspannung -
14 Nicht belegen!
15 Nicht belegen!
16 Ausgangsspannung +
17 Versorgungsspannung AC
18 Versorgungsspannung AC

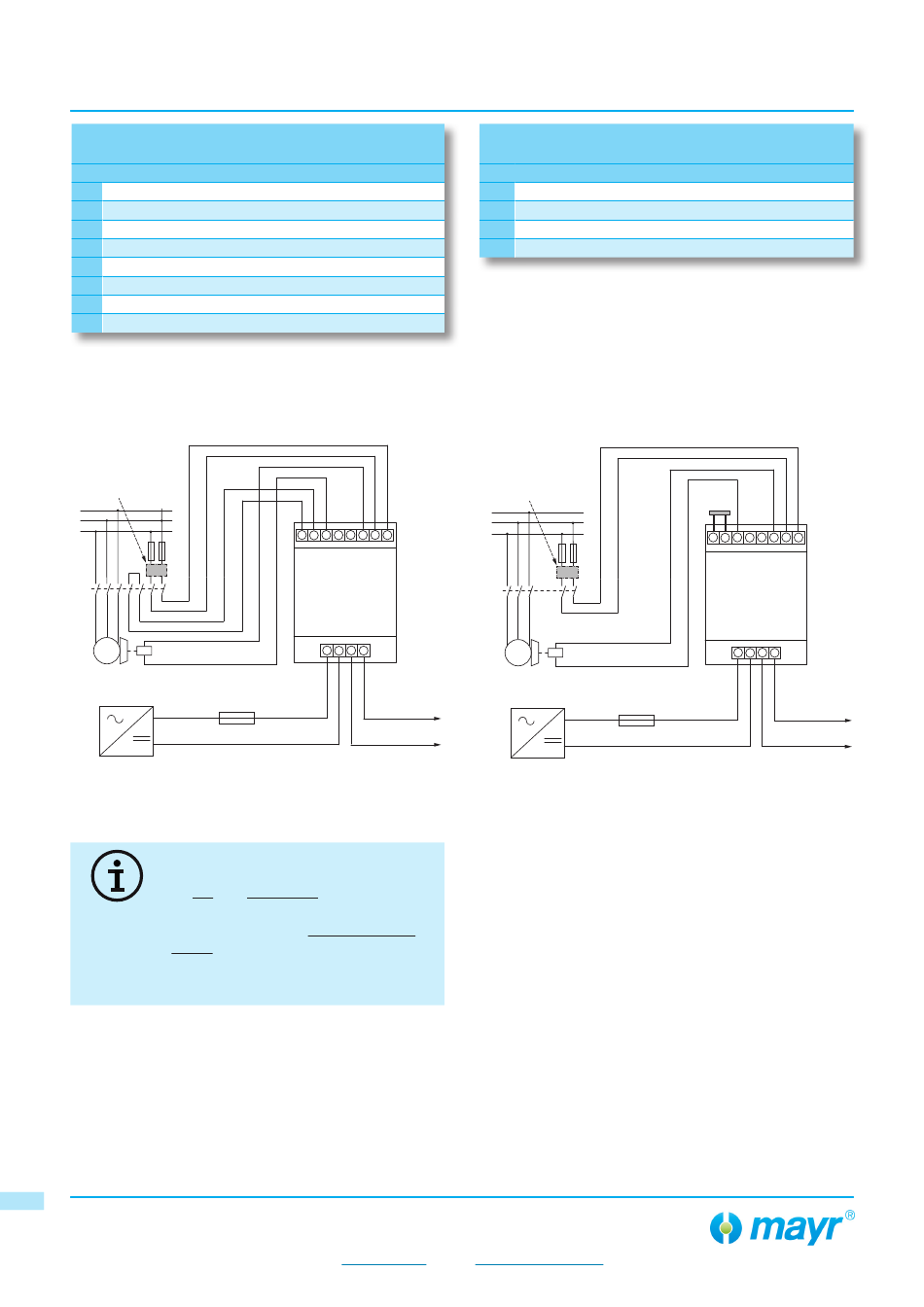

Anschlussbeispiel

(400 V,
gleichstromseitiges, schnelles Schalten (Fast))
Filter (optional)
L1
L2
L3
M
3 ~
+
-
24 VDC
Hinweis zur Montage:
Die Abdeckklappen der Anschlussklemmen
sind nur zum Aufklappen vorgesehen.
• Reines Designelement:
Die Abdeckklappe ist kein Berührungs-
schutz. Die Funktion des Gerätes wird
nicht beeinflusst.
6 6
14/03/2023 HH/GF
Seite 6 von 13
11 12 13 14 15 16 17 18
ROBA -brake-checker
®
plus AC
Typ 029.700.2
1 2 3 4
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Elektrischer Anschluss
Steuerklemme
1 Versorgungsspannung DC +24 V
2 Versorgungsspannung DC 0 V
3 Signal (Ausgang) max. 100 mA
4 Error (Ausgang) max. 100 mA
Anschlussbeispiel
(400 V,
wechselstromseitiges, langsames Schalten (Slow))
Filter (optional)
L1
L2
L3
M
3 ~
+
-
24 V
public.mayr@mayr.com
(B.0297002.DE)
