Einbau- und Betriebsanleitung für
ROBA -brake-checker DC Type 058.600.2
®

Elektrischer Anschluss

Leistungsklemme
1 Versorgungsspannung 6 - 50 VDC
2 Ausgangsspannung +
3 Ausgangsspannung –
4 Versorgungsspannung 0 VDC

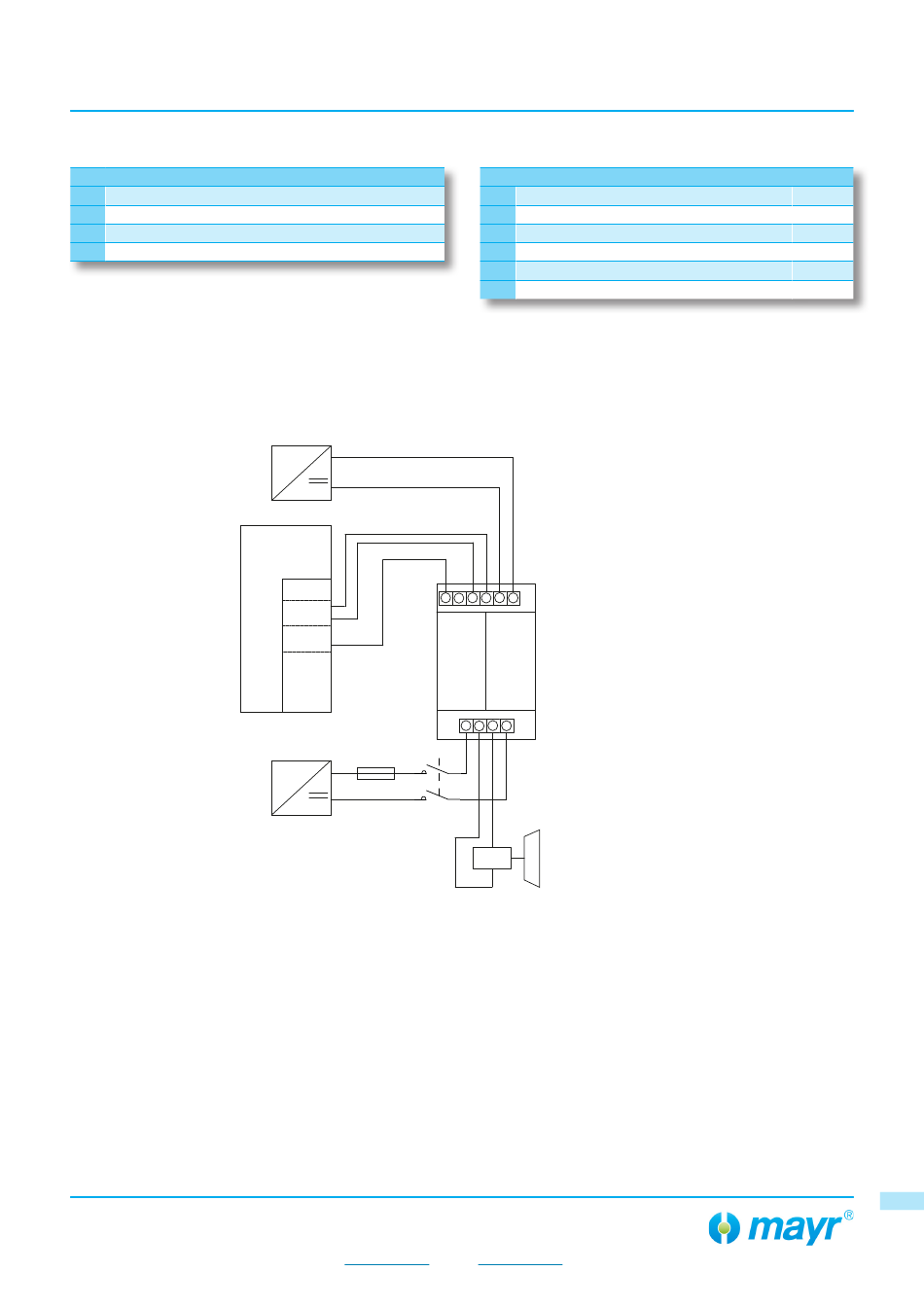

Anschlussbeispiel
28/06/2019 TF/GF
Seite 5 von 10
~
+
-
24 VDC
PLC
IN
OUT
K2
~
+
-
6 - 50 VDC
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Steuerklemme
11 Reset (Eingang)
12 Nicht belegen!
13 Fehler (Ausgang) max. 100 mA
14 Signal (Ausgang).. max. 100 mA
15 Versorgungsspannung 0 VDC
16 Versorgungsspannung +24 VDC
11 12 13 14 15 16
ROBA ® -brake-checker
DC
Typ 058.600.2
1 2 3 4
Bremse
info@mayr.com
(B.0586002.DE)
RST
IN
ERR
OUT
GND
+24V
