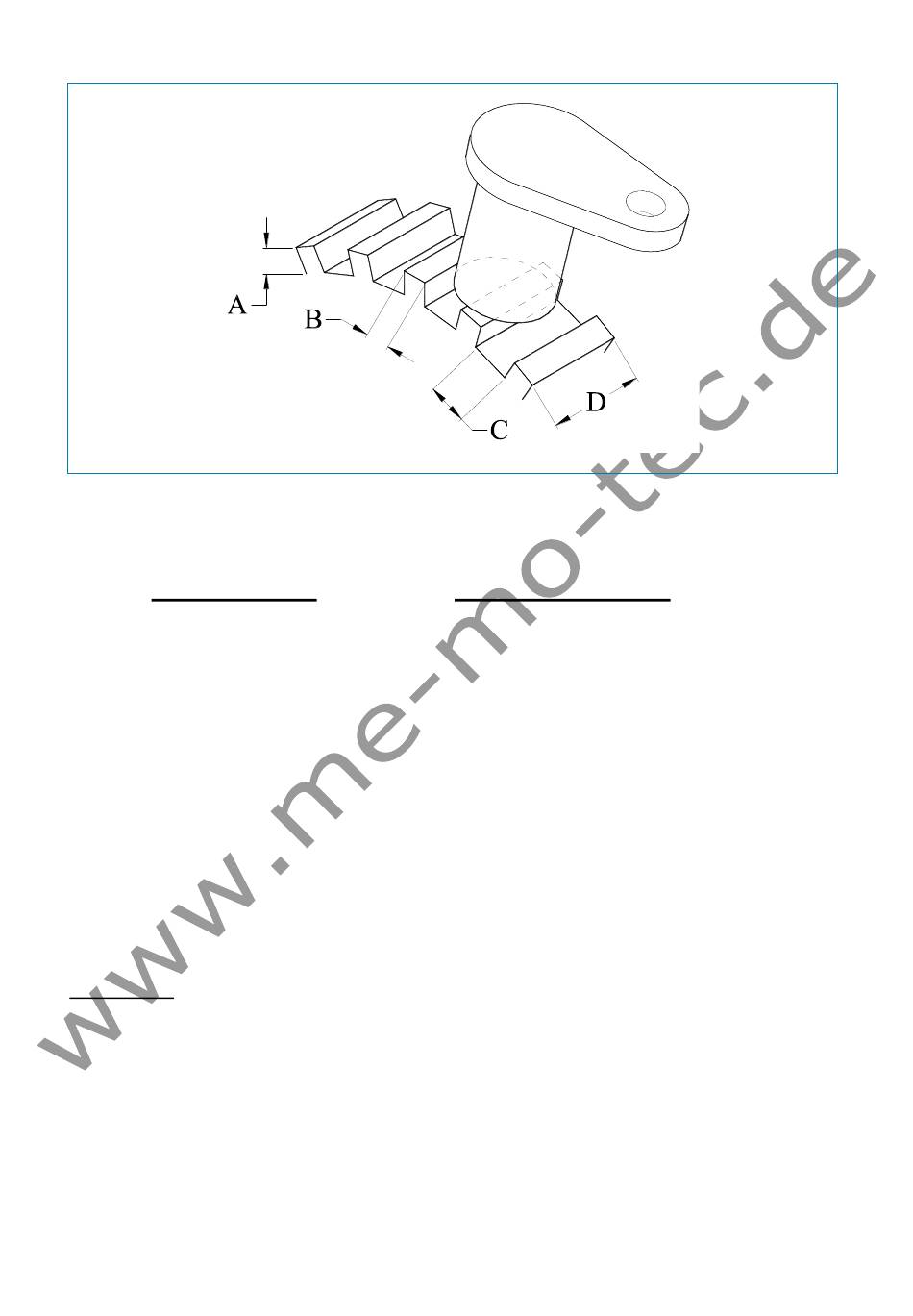

Folgende Zeichnung zeigt eine korrekte Montage des Sensors.
In der folgenden Tabelle sehen Sie die Mindestmaße des Geber-
rades, um eine einwandfreie Funktion des Sensors zu erreichen.
Bezeichnung
Zahnhöhe (A)
Zahnbreite (B)
Zahnbreite (C)
Dicke des Rades (D)
Die genaueste Arbeitsweise hängt von folgenden Variablen ab, die
im Zusammenhang zu sehen sind: Vom Material des Zahn-
segments, von der Geometrie und der Geschwindigkeit, vom
Spaltmass und davon, ob sich in näherer Umgebung magnetische
Materialien befinden.
Motorrad
Da von Motorrad zu Motorrad die Installationsmöglichkeiten vari-
ieren, gibt es keine einheitlich Montagemöglichkeit. Wir haben je-
doch einen aktiven Sensor mit Halter, der bei sehr vielen Motor-
rädern passt und als Bezugsmarke die Schrauben der Bremsschei-
be nimmt (bis 4 mm Abstand).
Bei der Montage des passiven M8 Sensors ist darauf zu achten,
dass der Abstand von Sensor bis zu 10 mm betragen darf.
Wert (Minimum)
5,0 mm
2,5 mm
10 mm
7,5 mm
16
