VEGA EL 4 Betriebsanleitung
Konduktive messsonde
Vorschau ausblenden
Andere Handbücher für EL 4:
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (24 Seiten) ,
- Produktinformation (24 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für VEGA EL 4
Inhaltszusammenfassung für VEGA EL 4
- Seite 1 Betriebsanleitung Konduktive Mehrstabmesssonde Konduktive Messsonde EL 4 Document ID: 32653...
- Seite 2 Störungen beseitigen ..................... 16 Messsonde kürzen ......................16 Vorgehen im Reparaturfall ....................16 Ausbauen ..........................18 Ausbauschritte ....................... 18 Entsorgen ........................18 Anhang ............................ 19 Technische Daten ......................19 Maße ..........................20 Gewerbliche Schutzrechte ..................... 21 Redaktionsstand: 2023-09-26 Konduktive Messsonde EL 4 •...
- Seite 3 Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten.
- Seite 4 Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Die EL 4 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.
- Seite 5 Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" Konduktive Messsonde EL 4 •...

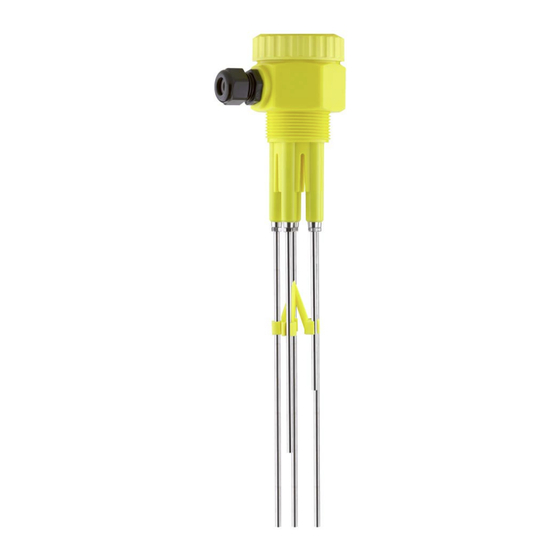

- Seite 6 Der Lieferumfang besteht aus: • Grenzstandsensor EL 4 Der weitere Lieferumfang besteht aus: • Dokumentation – Betriebsanleitung EL 4 Komponenten Die EL 4 besteht aus den Komponenten: • Gehäusedeckel • Gehäuse • Prozessanschluss mit Elektrode Abb. 1: Konduktive Mehrstabmesssonde EL 4 Gehäusedeckel...
- Seite 7 Anwendungsbereich Die EL 4 ist ein Grenzstandsensor mit teilisolierter konduktiver Elekt- rode zur Grenzstanderfassung. Die EL 4 ist sehr robust und kann in allen Bereichen der industriellen Prozessmesstechnik eingesetzt werden. Der Grenzschalter kann in leitfähigen Flüssigkeiten wie z. B. Wasser eingesetzt werden.
- Seite 8 Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % Heben und Tragen Bei Gerätegewichten über 18 kg (39.68 lbs) sind zum Heben und Tragen dafür geeignete und zugelassene Vorrichtungen einzusetzen. Konduktive Messsonde EL 4 •...
- Seite 9 Feuchtigkeit zu rechnen ist (z. B. durch Reinigungsprozesse) oder an gekühlten bzw. beheizten Behältern. Abb. 2: Maßnahmen gegen das Eindringen von Feuchtigkeit Transport Halten Sie die EL 4 nicht an den Elektrodenstäben. Insbesondere bei langen Stabausführungen kann der Sensor durch das Gerätegewicht beschädigt werden. Druck/Vakuum Bei Über- oder Unterdruck im Behälter müssen Sie den Prozessan-...
- Seite 10 Kunststoffbuchse am Sondenende bzw. seitlich montiert Einströmendes Medium Wenn die EL 4 im Befüllstrom eingebaut ist, kann dies zu uner- wünschten Fehlmessungen führen. Montieren Sie die EL 4 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B.
- Seite 11 Verwenden Sie leitfähige Dichtungen wie z. B. Kupfer und Blei etc. Isolierende Maßnahmen, wie z. B. das Umwickeln des Gewindes mit Teflonband, können bei metallischen Behältern die notwendige elek- trische Verbindung unterbrechen. Erden Sie deshalb die Messsonde am Behälter oder verwenden Sie leitendes Dichtungsmaterial. Konduktive Messsonde EL 4 •...
- Seite 12 Schließen Sie das Gerät grundsätzlich so an, dass spannungslo- ses An- und Abklemmen möglich ist. Spannungsversorgung Den elektrischen Anschluss der EL 4 finden Sie in der Betriebsanlei- tung des zugehörigen Steuergerätes. Geeignete Steuergeräte finden Sie in Kapitel "Technische Daten". Anschlusskabel Das Gerät wird mit handelsüblichem zweiadrigem Kabel ohne Ab-...
- Seite 13 3. Drehen Sie die Klemme wieder fest. Abb. 6: Montage der Zusatzelektronik zur Leitungsbruchüberwachung Anschluss an Klemme 1 (Massestab = längster Stab) Anschluss an Klemme 2 (max. Stab = kürzester Stab) Weitere Klemmen - individuell konfigurierbare Schaltpunkte Zusatzelektronik zur Leitungsbruchüberwachung Konduktive Messsonde EL 4 •...
- Seite 14 Wenn Sie eine Messsonde ohne die Zusatzelektronik zur Leitungs- bruchüberwachung verwenden, wird ein Ausfallsignal ausgegeben. Beachten Sie, dass bei einem Ausfallsignal gleichzeitig auch der Schaltausgang aktiviert wird. Es werden nur Störungen von Kanal 1 überwacht. Beachten Sie dazu die Betriebsanleitung des Steuergerätes. Konduktive Messsonde EL 4 •...
- Seite 15 6 In Betrieb nehmen In Betrieb nehmen Allgemein Die Inbetriebnahme der EL 4 finden Sie in der Betriebsanleitung des zugehörigen Steuergerätes. Konduktive Messsonde EL 4 •...
- Seite 16 24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...
- Seite 17 Angaben zum Medium Das generierte Geräterücksendeblatt ausdrucken. Das Gerät reinigen und bruchsicher verpacken. Das ausgedruckte Geräterücksendeblatt und eventuell ein Sicher- heitsdatenblatt zusammen mit dem Gerät versenden. Die Adresse für die Rücksendung finden Sie auf dem generierten Geräterücksendeblatt. Konduktive Messsonde EL 4 •...
- Seite 18 Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. Konduktive Messsonde EL 4 •...
- Seite 19 -40 … +80 °C (-40 … +176 °F) Prozessbedingungen Prozessdruck -1 … 6 bar/-100 … 600 kPa (-14.5 … 87 psig) Prozesstemperatur EL 4 aus 316L -20 … +100 °C (-4 … +212 °F) Füllgutleitwert min. 7,5 µS/cm Konduktive Messsonde EL 4 •...
- Seite 20 SW 60mm (2.36") G1½A (0.16") Abb. 7: Konduktive Mehrstabmesssonde EL 4 L1 Längster Stab - Sensorlänge, siehe Kapitel "Technische Daten" L2 Kürzester Stab - Sensorlänge, siehe Kapitel "Technische Daten" L3 Sensorlänge, siehe Kapitel "Technische Daten" Konduktive Messsonde EL 4 •...
- Seite 21 Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
- Seite 22 Notizen Konduktive Messsonde EL 4 •...
- Seite 23 Notizen Konduktive Messsonde EL 4 •...
- Seite 24 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
