Betriebsanleitung
Konduktive Stabmesssonde
Konduktive Messsonde EL 8
Document ID: 32655
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA EL 8

Inhaltszusammenfassung für VEGA EL 8

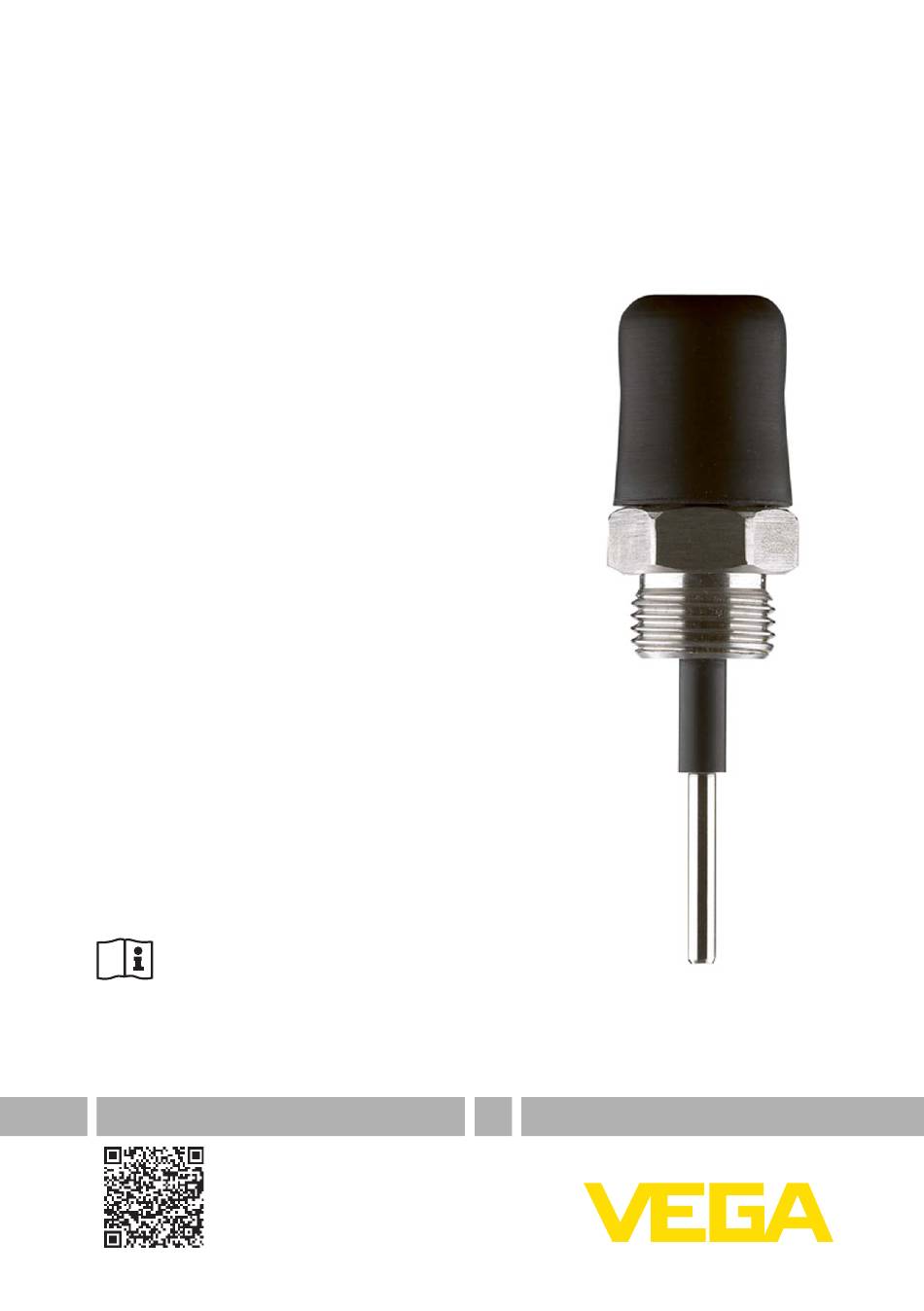

  • Seite 1 Betriebsanleitung Konduktive Stabmesssonde Konduktive Messsonde EL 8 Document ID: 32655...

  • Seite 2: Inhaltsverzeichnis

    Störungen beseitigen ..................... 14 Messsonde kürzen ......................14 Vorgehen im Reparaturfall ....................14 Ausbauen ..........................16 Ausbauschritte ....................... 16 Entsorgen ........................16 Anhang ............................ 17 Technische Daten ......................17 Maße ..........................18 Gewerbliche Schutzrechte ..................... 19 Redaktionsstand: 2023-09-26 Konduktive Messsonde EL 8 •...

  • Seite 3: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten.

  • Seite 4: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Die EL 8 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 5: Sicherheitshinweise Für Ex-Bereiche

    Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" Konduktive Messsonde EL 8 •...

  • Seite 6: Produktbeschreibung

    Betriebsanleitung und Kurz-Betriebsanleitung zum Zeitpunkt der Auslieferung (PDF) • Auftragsspezifische Sensordaten Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"...

  • Seite 7: Arbeitsweise

    Anwendungsbereich Die EL 8 ist ein Grenzstandsensor mit teilisolierter konduktiver Elekt- rode zur Grenzstanderfassung. Die EL 8 ist sehr robust und kann in allen Bereichen der industriellen Prozessmesstechnik eingesetzt werden. Der Grenzschalter kann in leitfähigen Flüssigkeiten wie z. B. Wasser eingesetzt werden.
  • Seite 8 Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % Heben und Tragen Bei Gerätegewichten über 18 kg (39.68 lbs) sind zum Heben und Tragen dafür geeignete und zugelassene Vorrichtungen einzusetzen. Konduktive Messsonde EL 8 •...

  • Seite 9: Montieren

    Sie die Öffnung für das Kabel möglichst klein. Sie schützen Ihre EL 8 zusätzlich gegen das Eindringen von Feuch- tigkeit, indem Sie das Anschlusskabel vor der Kabelverschraubung nach unten führen. Regen- und Kondenswasser können so abtropfen.
  • Seite 10 Kunststoffbuchse am Sondenende bzw. seitlich montiert Einströmendes Medium Wenn die EL 8 im Befüllstrom eingebaut ist, kann dies zu uner- wünschten Fehlmessungen führen. Montieren Sie die EL 8 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B.

  • Seite 11: An Die Spannungsversorgung Anschließen

    Schließen Sie das Gerät grundsätzlich so an, dass spannungslo- ses An- und Abklemmen möglich ist. Spannungsversorgung Den elektrischen Anschluss der EL 8 finden Sie in der Betriebsanlei- tung des zugehörigen Steuergerätes. Geeignete Steuergeräte finden Sie in Kapitel "Technische Daten". Anschlusskabel Das Gerät wird mit handelsüblichem Kabel mit rundem Querschnitt...
  • Seite 12 5 An die Spannungsversorgung anschließen Abb. 4: Masseanschluss (optional) Gummikappe Masseöse Anschlussraum Den elektrischen Anschluss der EL 8 finden Sie in der Betriebsanlei- tung des zugehörigen Steuergerätes. Konduktive Messsonde EL 8 •...

  • Seite 13: In Betrieb Nehmen

    6 In Betrieb nehmen In Betrieb nehmen Allgemein Die Inbetriebnahme der EL 8 finden Sie in der Betriebsanleitung des zugehörigen Steuergerätes. Konduktive Messsonde EL 8 •...

  • Seite 14: Instandhalten Und Störungen Beseitigen

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...
  • Seite 15 Angaben zum Medium Das generierte Geräterücksendeblatt ausdrucken. Das Gerät reinigen und bruchsicher verpacken. Das ausgedruckte Geräterücksendeblatt und eventuell ein Sicher- heitsdatenblatt zusammen mit dem Gerät versenden. Die Adresse für die Rücksendung finden Sie auf dem generierten Geräterücksendeblatt. Konduktive Messsonde EL 8 •...

  • Seite 16: Ausbauen

    Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. Konduktive Messsonde EL 8 •...

  • Seite 17: Anhang

    -40 … +80 °C (-40 … +176 °F) Prozessbedingungen Prozessdruck -1 … 6 bar/-100 … 600 kPa (-14.5 … 87 psig) Prozesstemperatur EL 8 aus 316L -10 … +60 °C (+14 … +140 °F) Füllgutleitwert min. 7,5 µS/cm Elektrische Schutzmaßnahmen...

  • Seite 18: Maße

    9 Anhang Maße ø24 mm (0.94") SW 27mm (1.06") G½A ø6,8 mm (0.27") ø4 mm (0.16") Abb. 5: Konduktive Stabmesssonde EL 8 Sensorlänge, siehe Kapitel "Technische Daten" Konduktive Messsonde EL 8 •...

  • Seite 19: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 20 Notizen Konduktive Messsonde EL 8 •...
  • Seite 21 Notizen Konduktive Messsonde EL 8 •...
  • Seite 22 Notizen Konduktive Messsonde EL 8 •...
  • Seite 23 Notizen Konduktive Messsonde EL 8 •...
  • Seite 24 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
