VORSICHT
Die Leitung zum Anschluss -X522 muss gemäß IEC 61800-5-2:2007, Tabelle D.1 so
verlegt werden, dass ein Kurzschluss bzw. Erdschluss ausgeschlossen werden kann.
Dies kann beispielsweise durch folgende Maßnahmen erfolgen:
Verhinderung der Gefahr einer mechanischen Beschädigung der Leitungen
Verwendung von Leitungen mit doppelter Isolation
Einhalten ausreichender Abstände z. B. mittels Abstandshalter
Verlegung in getrennten Installationskanälen bzw. -rohren

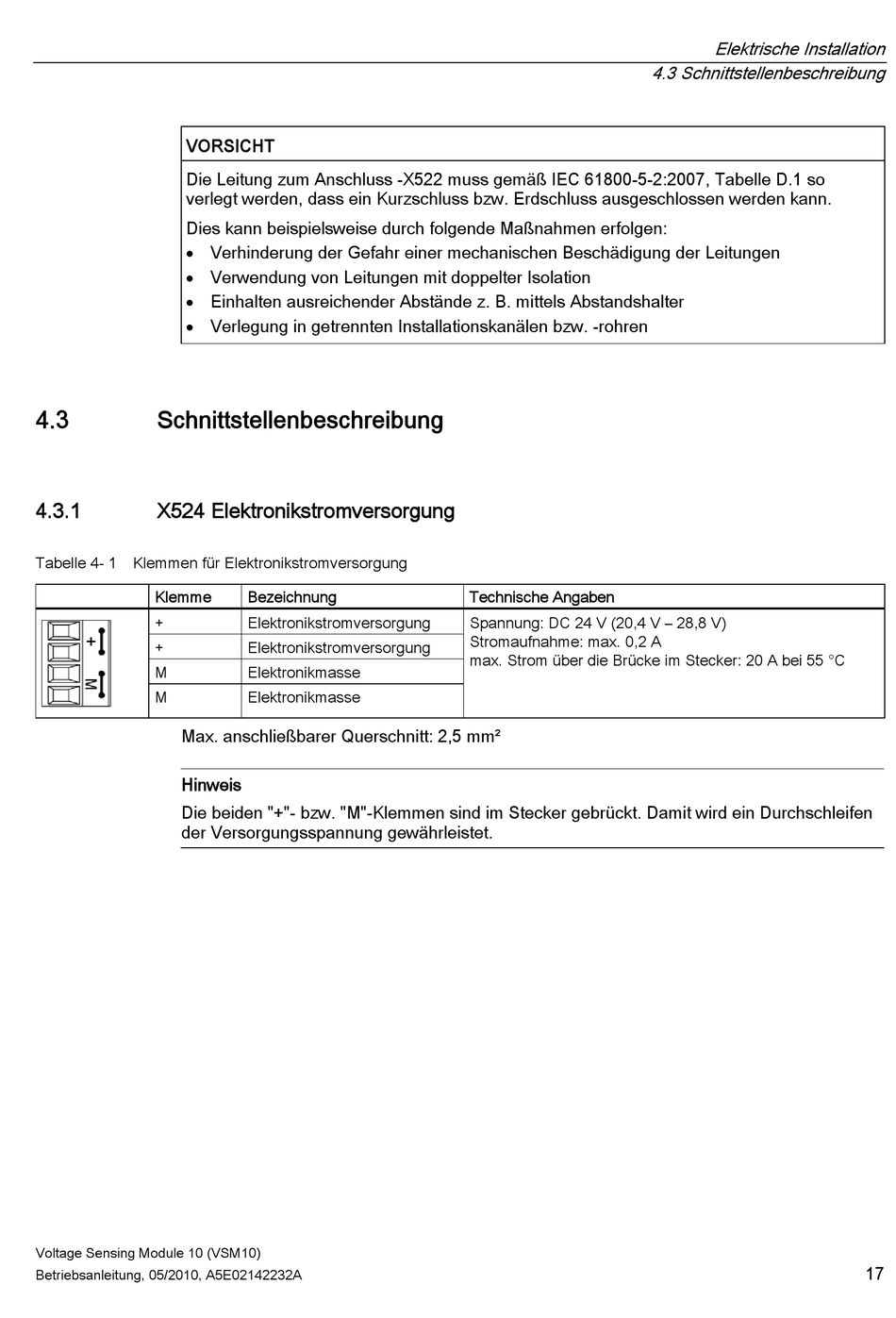

4.3
Schnittstellenbeschreibung
4.3.1
X524 Elektronikstromversorgung
Tabelle 4- 1 Klemmen für Elektronikstromversorgung
Klemme
+
+
M
M
Max. anschließbarer Querschnitt: 2,5 mm²
Hinweis
Die beiden "+"- bzw. "M"-Klemmen sind im Stecker gebrückt. Damit wird ein Durchschleifen
der Versorgungsspannung gewährleistet.
Voltage Sensing Module 10 (VSM10)
Betriebsanleitung, 05/2010, A5E02142232A
Bezeichnung
Elektronikstromversorgung
Elektronikstromversorgung
Elektronikmasse
Elektronikmasse
Technische Angaben
Spannung: DC 24 V (20,4 V – 28,8 V)
Stromaufnahme: max. 0,2 A
max. Strom über die Brücke im Stecker: 20 A bei 55 °C
Elektrische Installation
4.3 Schnittstellenbeschreibung
17
