Helios FlexPipeplus FRS-MBK 2-51 Montage- Und Betriebsvorschrift

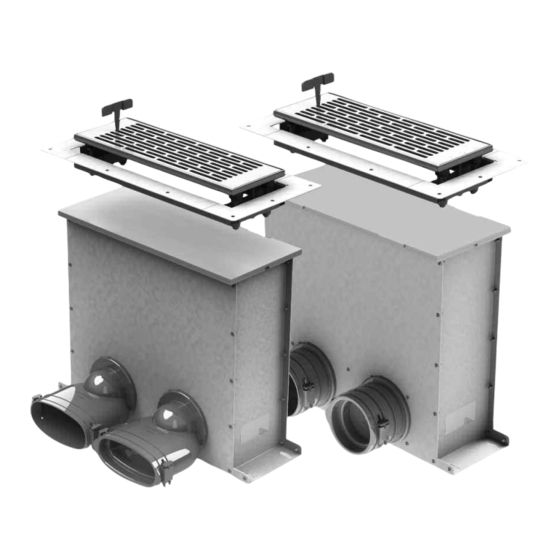

Multi-bodenkasten mit bodengitter-set
Verwandte Anleitungen für Helios FlexPipeplus FRS-MBK 2-51
Inhaltszusammenfassung für Helios FlexPipeplus FRS-MBK 2-51
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 898 Luftverteilsystem FlexPipe plus Multi-Bodenkasten mit Bodengitter-Set FRS-MBK 2-51 FRS-MBK 2-75 FRS-BGS 1 plus flexpipe...
- Seite 2 plus flexpipe DEUTSCH...
-
Seite 3: Warn- Und Sicherheitshinweise
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- den, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 4: Abmessungen
Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... plus flexpipe Lieferumfang Multi-Bodenkasten für Rundrohr Multi-Bodenkasten für Ovalrohr Bodengitter-Set FRS-MBK 2-75 FRS-MBK 2-51 FRS-BGS 1 Bestell-Nr. 3872 Art.Nr. 3870 Art.Nr. 3878 Multi-Bodenkasten: a. (1x) Bautenschutz b. (1x) Luftmengenregulier-Einsatz (im Gehäuse montiert) c. (1x) Gehäuse d. - Seite 5 Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... plus flexpipe Montage Montage der Einzelstutzen* Abb.1 Abb.2 Vor der Montage die Symbolik auf dem Einzelstutzen und Multi-Bodenkasten beachten! 1. Das geöffnete Schloss-Symbol “AUF”, muss “AUF” beim Einsetzen des Einzelstutzen auf den Mar- “ZU” Œ...
- Seite 6 Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... plus flexpipe Installationsvarianten Multi-Bodenkasten für Rundrohr Abb.7 Abb.8 1. Installation auf Filigrandecke (Abb.7). - Multi-Bodenkasten ausrichten und fixieren - Lüftungsrohr anschließen und mit Rohrfixier- klammer fixieren Bei Verlegung in der Betondecke wird die zusätzliche Abdichtung mittels Kaltschrumpfband empfohlen.
- Seite 7 Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... plus flexpipe Demontage Bodengitter-Set Abb.14 Abb.15 1. Demontagewerkzeug im Bodengitter einführen Œ und aus dem Gitterrahmen ziehen (Abb.14) Um Beschädigungen zu vermeiden, Demontagewerkzeug beidseitig im Bereich der Rasthaken ansetzen (Abb.15). Rasthaken Einregulierung Abb.16 Abb.17 Zur Einregulierung, im Gehäuse die Arretierungs- Arretierungsschraube...
- Seite 8 HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · Colchester · Essex · CO4 9HZ...
