Inhaltszusammenfassung für Helios FlexPipe plus FRS-MBK 2-75
Seite 1

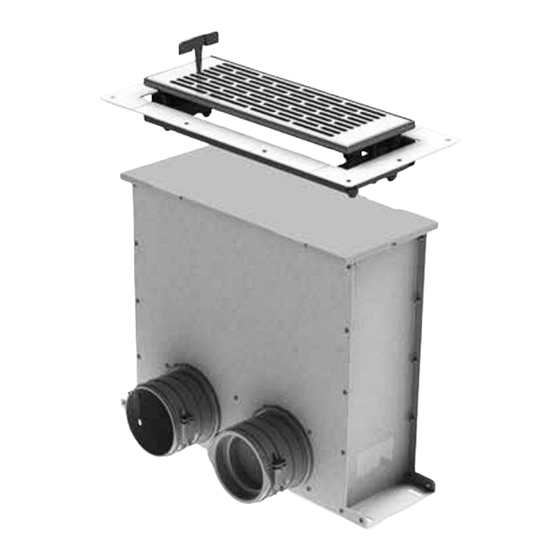

Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Luftverteilsystem FlexPipe plus Air distribution system FlexPipe plus Multi-Bodenkasten mit Bodengitter-Set Multi-Floor Outlet with Floor Grille Kit FRS-MBK 2-75 FRS-BGS 1 flexpipe plus...
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
Seite 4
Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... flexpipe plus Pos. Lieferumfang Bauteile Multi-Bodenkasten für Rundrohr Bodengitter-Set FRS-MBK 2-75 FRS-BGS 1 Bestell-Nr. 3872 Art.Nr. 3878 Multi-Bodenkasten: a. (1x) Bautenschutz b. (1x) Luftmengenregulier-Einsatz (im Gehäuse montiert) c. (1x) Gehäuse d. (4x) Fixierungsklammer e. (2x) Einzelstutzen rund bzw. oval f.
Seite 5
Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK ... flexpipe plus Pos. Montage Montage der Einzelstutzen* Abb.1 Abb.2 Vor der Montage die Symbolik auf dem Einzelstutzen und Multi-Bodenkasten beachten! 1. Das geöffnete Schloss-Symbol “AUF”, muss “AUF” beim Einsetzen des Einzelstutzen auf den Mar- â...
Seite 6
Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK 2-75 flexpipe plus Pos. Installationsvarianten Multi-Bodenkasten für Rundrohr Abb.7 Abb.8 1. Installation auf Filigrandecke (Abb.7). - Multi-Bodenkasten ausrichten und fixieren - Lüftungsrohr anschließen und mit Rohrfixier- klammer fixieren Bei Verlegung in der Betondecke wird die zusätzliche Abdichtung mittels Kaltschrumpfband empfohlen.
Seite 7
Montage- und Betriebsvorschrift Multi-Bodenkasten FRS-MBK 2-75 flexpipe plus Einregulierung Abb.14 Abb.15 Zur Einregulierung, im Gehäuse die Arretierungs- Arretierungsschraube Befestigungsschrauben schraube des Luftmengenschiebers lösen und gewünschte Einstellung durch verschieben vor- nehmen (Abb.14). Zur Reinigung kann die Schiebereinheit durch Lösen der Befestigungsschrauben entnommen werden (Abb.15).
