Montage- und Betriebsvorschrift
flexpipe
Pos
Montage
3

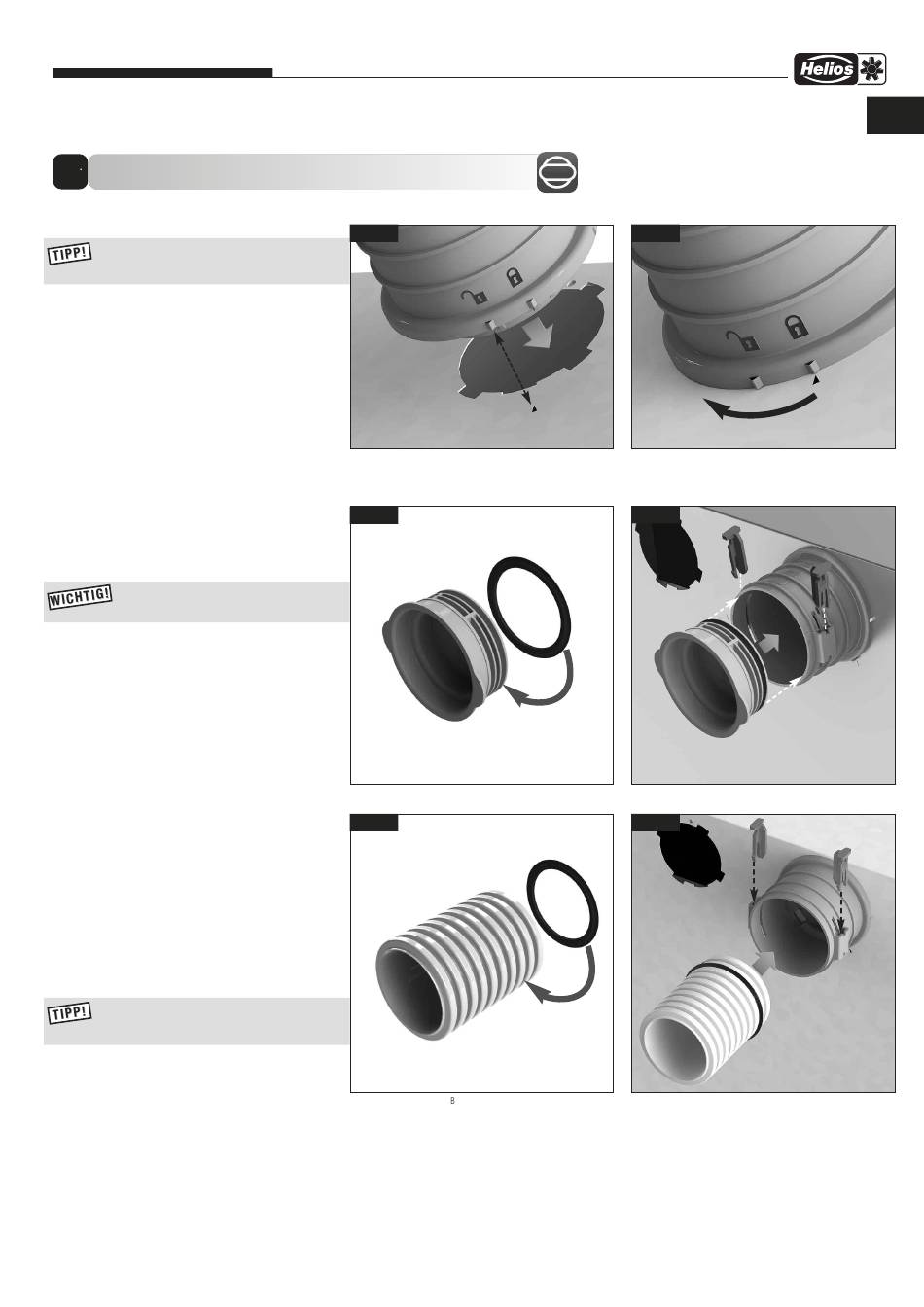

Montage der Einzelstutzen*
Vor der Montage die Symbolik auf dem
Einzelstutzen und Multi-Bodenkasten
beachten!
1. Das geöffnete Schloss-Symbol "AUF", muss
beim Einsetzen des Einzelstutzen auf den Mar-
kierungspfeil im Blech ausgerichtet werden
(Abb.1).
2. Einzelstutzen in den Blechausschnitt einführen,
dabei gegen den Widerstand der Dichtung
bis auf Anschlag nach unten drücken (Abb.1).
3. Einzelstutzen im Uhrzeigersinn bis auf Anschlag
"ZU" ("Click") drehen (Abb.2).
Montage des Stutzen-Verschluss-
deckels mit Dichtung
1. Dichtring auf Stutzen-Verschlussdeckel
aufziehen (Abb.3).
Auf den Dichtring Gleitmittel auftragen!
2. Stutzen-Verschlussdeckel bis auf Anschlag
in den Einzelstutzen einführen und Rohr-
fixierklammern eindrücken ("Click") (Abb.4).
Montage des flexiblen Lüftungsrohrs
mit Dichtung
1. Dichtring im zweiten Wellental des Lüftungs-
rohrs aufziehen u. Gleitmittel auftragen (Abb.5).
2. Lüftungsrohr FRS-R.. bis auf Anschlag in den
Einzelstutzen einführen (Abb.6).
3. Rohrfixierklammern beidseitig bis zum An-
schlag in die Klammeraufnahmen eindrücken
("Click") (Abb.6).
Rohrfixierklammern können von beiden
Seiten in die Klammeraufnahmen einge-
drückt werden!
Multi-Bodenkasten FRS-MBK ...
plus
Abb.1
Abb.3
Abb.5
* Darstellung der Montage am eispiel Rundrohr. Montage für Ovalrohr identisch.
"AUF"
Œ

Markierungspfeil
im Blech
Dichtring
in zweites Wellental
3
Abb.2
"ZU"
Drehrichtung
Abb.4
Abb.6
Rohrfixierklammern
D
"CLICK"
"CLICK"
"CLICK"
