5.3

Aufstellung und Montage

NInhalt des Beutels mit Montagematerial
1 Kunststoffdübel
2 Gummi -Unterlegscheibe
3 Unterlegscheibe Stahl
4 Stockschraube M8x10
5 Unterlegscheibe Stahl
6 Zahnscheibe
7 Mutter M8
8 Schraube M4x20 als
Kindersicherung für den Deckel

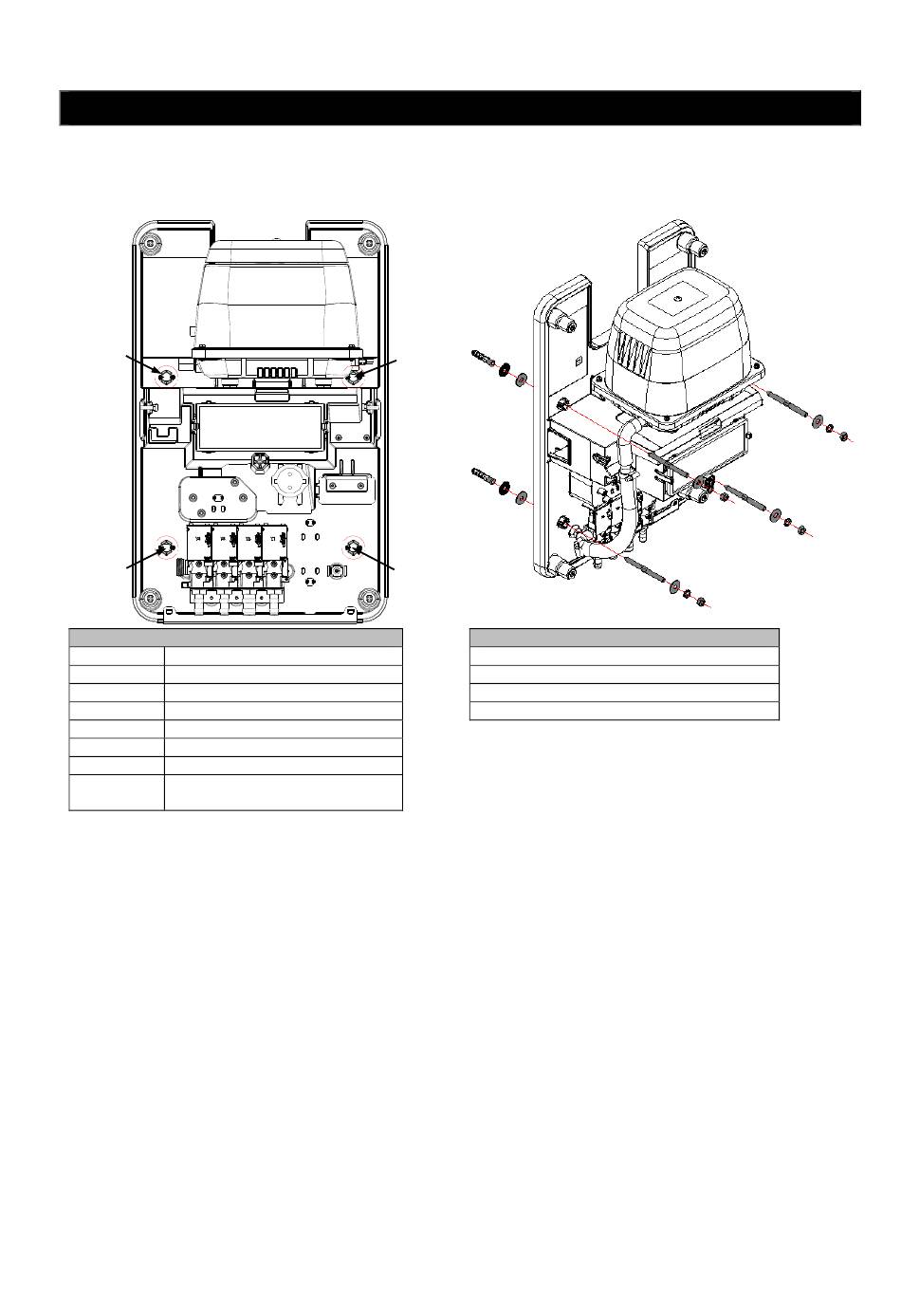

Die Befestigung des PP-Schrankes erfolgt mit 4 Stockschrauben ③ , die mit Dübeln ① in der Wand
befestigt werden. Die Unterlegscheiben, Zahnscheiben, Muttern sind entsprechend der oben stehenden
Abbildung zu montieren.
Nach der Montage ist der Deckel mit der Schraube M4x20 zu sichern. Als Ersatz wird eine zweite
Schraube mitgeliefert.
info@graf.info
www.graf.info
5. Montage Schaltschrank
①
②
Bohrer M10
Maulschlüssel SW13
Bit TX25 für Stockschraube
Bit H2 für Schrankdeckel
8 / 13
③
④
⑤
⑥
Benötigtes Werkzeug
⑦
