Anleitung für Einbau und Wartung des
EcoPure 200
Best.-Nr. 340155
Die in dieser
Anleitung be-
schriebenen Punkte sind unbe-
dingt zu beachten. Bei Nichtbe-
achtung erlischt jeglicher Garan-
tieanspruch. Für alle über GRAF
bezogenen Zusatzartikel erhal-
ten Sie separate in der Trans-
portverpackung
Einbauanleitungen.
Eine Überprüfung der Kompo-
nenten auf eventuelle Beschädi-
gungen hat unbedingt vor dem
Versetzen in die Baugrube zu
erfolgen. Beschädigte Kompo-
nenten dürfen nicht eingesetzt
werden.
Fehlende Anleitungen können
Sie unter www.graf.info down-
loaden oder bei GRAF anfor-
dern.
mail@graf.info
www.graf.info
GRAF EcoPure 200
Inhaltsübersicht
1.
1.1
2.
2.1
2.2
2.3
beiliegende
3.
4.
4.1
4.2
4.3
5.
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
6.
6.1
6.2
6.3
6.4
7.
1 / 20
2
2
3
3
3
3
4
6
6
7
8
9
9
9
9
9
10
10
10
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graf EcoPure 200
Inhaltszusammenfassung für Graf EcoPure 200
-
Seite 1: Inhaltsverzeichnis
ALLGEMEINE HINWEISE schriebenen Punkte sind unbe- Sicherheit dingt zu beachten. Bei Nichtbe- TRANSPORT, LAGERUNG UND ENTLADUNG achtung erlischt jeglicher Garan- Transport tieanspruch. Für alle über GRAF bezogenen Zusatzartikel erhal- Lagerung ten Sie separate in der Trans- Entladung portverpackung beiliegende EINBAUBEDINGUNGEN Einbauanleitungen. -
Seite 2: Allgemeine Hinweise
Der Anlagendeckel ist stets, außer bei Arbeiten in der Anlage, verschlossen zu halten, ansonsten besteht höchste Unfallgefahr GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufei- nander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie. -
Seite 3: Transport, Lagerung Und Entladung
Der Transport kann mit Gabelstapler o.ä. Gerät an den dafür vorgesehenen Kranösen bis zum Aufstel- lungsort erfolgen. Auf keinen Fall darf die Anlage an den Verrohrungen angehoben werden. Am Aufstellungsort kann der GRAF EcoPure 200 mit leichtem Gerät versetzt werden. Vor dem Einbau ist das EcoPure 200 System und dessen Zubehör auf Vollständigkeit und Beschädigungen zu überprüfen. -
Seite 4: Einbaubedingungen
3. Einbaubedingungen Einbaubedingungen Achtung: Angaben zur minimalen Einbautiefe ohne Berücksichtigung von Frostfreigrenzen! Alle Angaben in mm. 4 / 20... - Seite 5 3. Einbaubedingungen Achtung: Die maximale Erdüberdeckung von Der GRAF EcoPure 200 ist nur bedingt in 1200 mm darf nicht überschritten werden. Grund- und Schichtenwasser einbaubar. Bitte dazu unbedingt Punkt 5.7 dieser Anleitung be- achten. Bei PKW-Befahrbarkeit ist eine entsprechen- Bei Befahrbarkeit mit Schwerlastverkehr ist eine...
-
Seite 6: Technische Daten

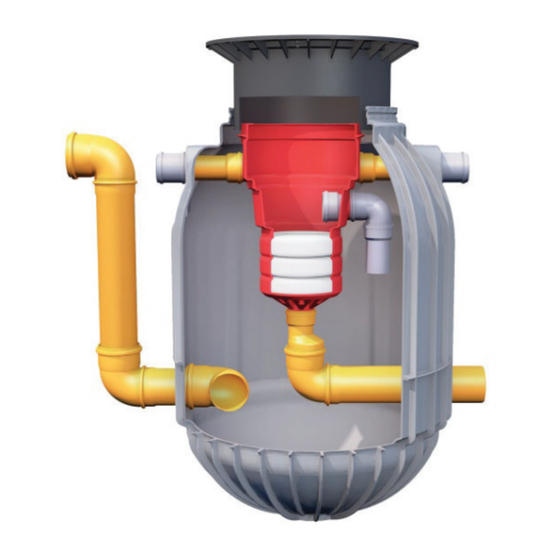

4. Technische Daten Technische Daten EcoPure 200 Außenansicht Tabelle 1: Technische Daten EcoPure 200 Nennvolumen 1200 Durchmesser D [mm] 1155 Höhe H [mm] 1670 6 / 20... -
Seite 7: Ecopure 200 Gehäuse
4. Technische Daten EcoPure 200 Gehäuse Alle Angaben in mm. 7 / 20... -
Seite 8: Ecopure 200 Schnittzeichnung
4. Technische Daten EcoPure 200 Schnittzeichnung Alle Angaben in mm. 8 / 20... -
Seite 9: Einbau Und Montage
Als Unterbau wird eine Schicht verdichteter Rundkornkies (max. Körnung 8/16 mm, Dicke 150 mm) aufgetragen. Anschlussleitungen Der GRAF EcoPure 200 ist stoßfrei, in waagerechter Lage in die vorbereitete Baugrube einzubringen und mit den entsprechenden Leitungen zu verbinden. Zu- als auch Ablaufleitung sind mit einem geringen Ge- fälle von 0,6 % auszubilden. -
Seite 10: Verfüllen Der Baugrube
5. Einbau und Montage Verfüllen der Baugrube Die Anlage ist stoßfrei und mit geeignetem Ge- rät in die vorbereitete Baugrube einzubringen. Vor dem Einbringen des Verfüllmaterials in die Baugrube wird die Anlage zu 1/3 mit Wasser gefüllt (Wasser außerhalb des roten Gehäuses in die Anlage füllen). -
Seite 11: Endmontage
5. Einbau und Montage Endmontage Betonabdeckung Teleskop Dichtung für Zwischenstück Zwischenstück* Profildichtung ⑥ Anlage Nach Abschluss der Verlege- und Erdarbeiten sind die Substratsäcke ein- zusetzen. *Es können bis zu zwei Zwischenstücke mit entsprechender Dichtung verbaut werden. Das Teleskop kann auch ohne Zwischenstück direkt eingesetzt werden. -
Seite 12: Montage Teleskop-Domschacht Auf Dem Tank
5. Einbau und Montage 5.8.1 Montage Teleskop-Domschacht auf dem Tank Der Teleskop-Domschacht ermöglicht ein stufenlo- ses Anpassen der Anlage an gegebene Gelände- oberflächen. Montage Teleskop- Domschachtes auf der Anlage wird die Profildich- tung ⑤ auf die Tanköffnung montiert. Die Profil- dichtung (Material EPDM) des Schachtdoms wird großzügig mit Schmierseife (keine Schmierstoffe auf Mineralölbasis verwenden, da diese die Dich-... -
Seite 13: Begehbar
5. Einbau und Montage Begehbar Wichtig: Um das Übertragen von Lasten auf die Anlage zu verhindern, wird das Teleskop ① lagenweise mit Rundkornkies ② (max. Körnung 8/16) angefüllt und gleichmäßig verdichtet. Dabei ist eine Beschädigung des Doms ③ bzw. Teleskops zu vermeiden. Anschließend wird der Deckel aufgesetzt und kindersicher verschlossen. -
Seite 14: Schwerlast-Befahrbarkeit
5. Einbau und Montage 5.11 Schwerlast-Befahrbarkeit Bei einer Schwerlast-Befahrbarkeit ist eine stati- sche Lastverteilungsplatte bauseits zu erstellen. Auf Anfrage sind bei der Otto Graf GmbH hierzu Bewährungspläne erhältlich. ② Bei Installation unter Schwerlastbefahrenen Flächen wird das Teleskop ① mit einer Last- verteilungsplatte unterbaut. -
Seite 15: Kontrolle Und Wartung
Betriebsbuch ist bei Auslieferung beigelegt. Fehlende Unterlagen können Sie unter www.graf.info downloaden oder bei GRAF anfordern. Entsorgung Das aus dem EcoPure 200 abgepumpte Wasser, der Schlamm, sowie die entnommenen Substratsäcke sind entsprechend den gesetzlichen Rege- lungen zu entsorgen. Die ordnungsgemäße Entsorgung des Substrats, des entnommenen Schmutzwassers und des Schlamms ist durch Eintragungen im Betriebsbuch nachzuweisen. -
Seite 16: Wartungsintervalle
Substratsäcken sind diese zeitnah auszutauschen. 6.2.1 Austauschintervalle der Substratsäcke Gemäß den DIBt Zulassungsgrundsätzen für dezentrale Niederschlagswasserbehandlungsanlagen zur Behandlung des Abwassers von Kfz-Verkehrsflächen wurde für den GRAF EcoPure 200 eine Mindest- standzeit von einem Jahr nachgewiesen. Austauschintervalle abhängig von der Art der angeschlossenen Fläche: Art der Anschlussfläche nach DWA-M 153... -
Seite 17: Austausch Der Substratsäcke
6. Kontrolle und Wartung 6.2.2 Austausch der Substratsäcke Folgende Punkte sind zu beachten: Es ist das GRAF Austauschpaket bestehend aus drei Substratsäcken zu verwenden. Gewicht 3,57 kg pro Substratsack, Gesamtgewicht drei Substratsäcke 10,7 kg. Es sind immer alle drei Substratsäcke auszutauschen. -
Seite 18: Wartung Schlammfang
6. Kontrolle und Wartung 6.2.3 Wartung Schlammfang 1. Messung der Höhe des Schlammspiegels. Ist eine Schlammhöhe von 200 mm erreicht, muss der Schlamm entfernt werden. Die max. Schlammhöhe kann durch Messung der Höhe von Schlammspiegel zur Oberkante des roten Filtergehäuses bestimmt werden. Siehe Zeichnung und Tabelle 1. Tabelle 1 Höhe Schlammspiegel –... -
Seite 19: Absaugen Des Schlammfanginhalts
6. Kontrolle und Wartung Absaugen des Schlammfanginhalts Max. Durchmesser Saugschlauch 80 mm Betriebsbuch Bei der Überprüfung und Wartung der Anlage sind folgende Punkte in einem Betriebsbuch zu dokumen- tieren: Allgemeine Angaben zur verwendeten Anlage Angaben zu Inbetriebnahme der Anlage ... -
Seite 20: Notizen
Notizen www.graf.info 2020-04 20 / 20...
