Einleitung
Die Schnittstelle
hängt von den
technischen Da-
ten des Modells
ab.
Monitor-Durch-
schleifen wird nur
für VGA1-In/YPb-
Pr unterstützt.
10
Deutsch

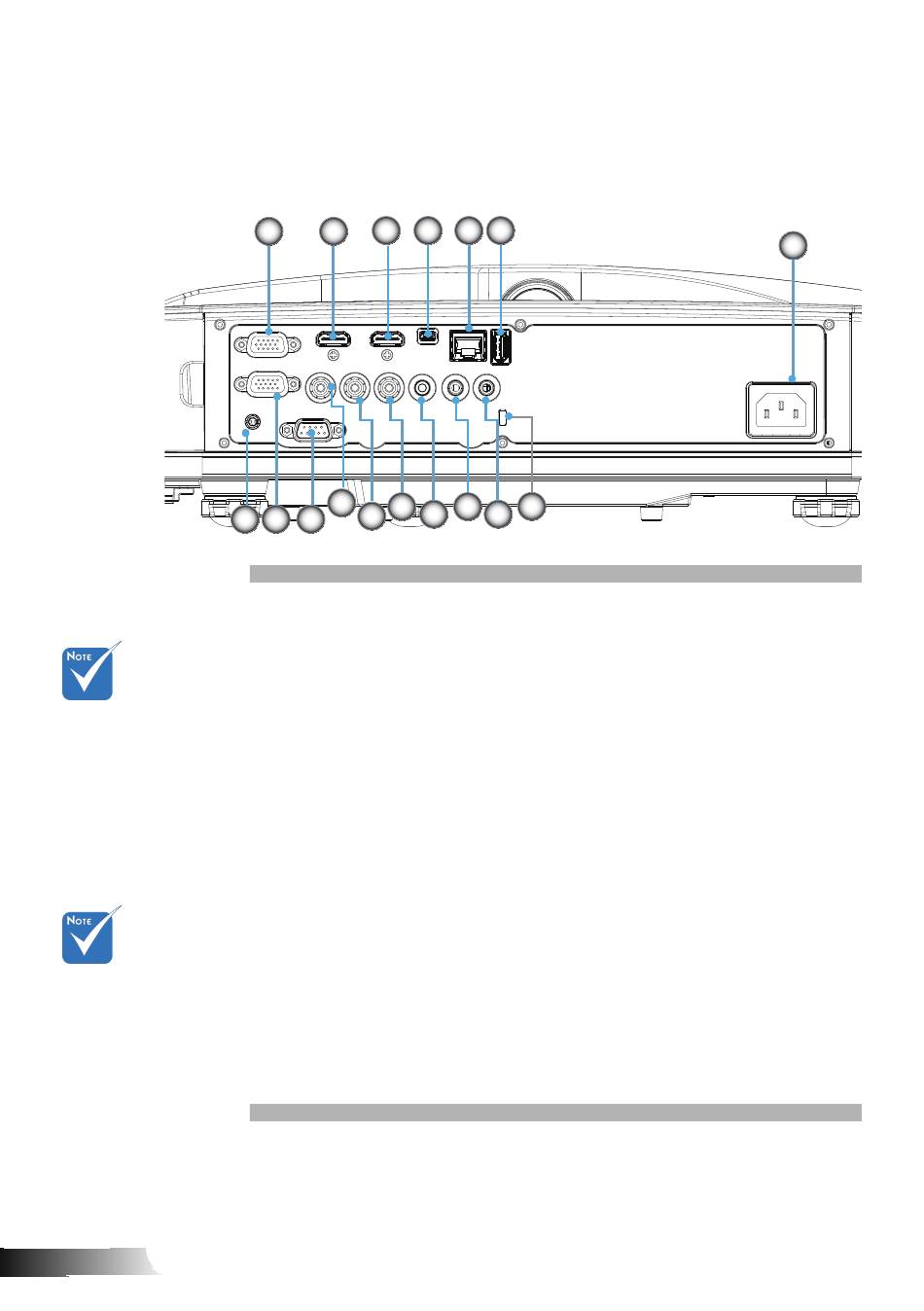

Eingangs-/Ausgangsanschlüsse
3
1
2
11
13
12
8
9
10
1. VGA1-In-/YPbPr-Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr)
2. HDMI 2 Eingangsanschluß
3. HDMI 1 Eingangsanschluß
4. USB-Anschluss (Anschließen an PC zur externen Maus-
steuerung)
5. RJ45 anschluss
6. USB Typ A Anschluss
7. Netzbuchse
8. Interaktiver Anschluss (3,5 mm Mini-Buchse, modellabhän-
gig)
9. VGA-Out/VGA2-In Anschluss
10. RS-232-Anschluss (9-Pin DIN Typ)
11. Composite Video-Eingang-Anschluss
12. Composite Audio Input (Rechts) Connector
13. Composite Audio Input (links) Connector
14. Audioausgang (3,5 mm-Klinkenbuchse)
15. Audioeingang (3,5 mm-Klinkenbuchse)
16. Audioeingang (Mikrofon)
17. Kensington
-Schloss
TM
4
5
6
15
17
14
16
7
