Tronic-Trafo universal
GIRA
Info
Gebrauchsanweisung

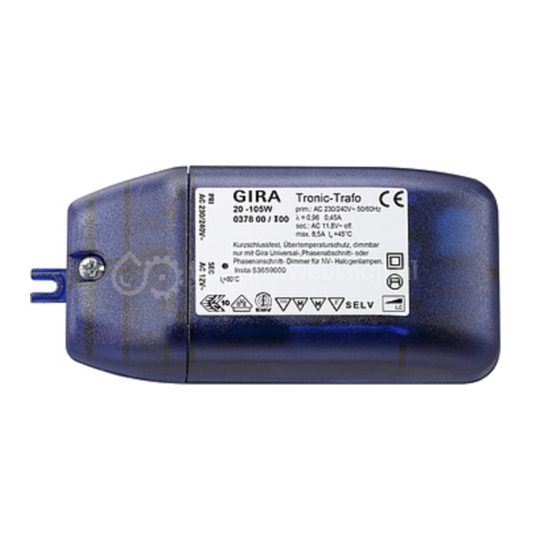

Tronic-Trafo universal
Funktion
Einsatz für 12 V-Halogenlampen.
Dimmbar mit Gira TRONIC-Dimmer (Phasenab-
schnittdimmer), Gira NV-Dimmer (Phasenanschnitt-
dimmer) oder Gira Universal-Dimmer.
Keine Dimmer anderer Hersteller verwenden,
sonst ist Brandgefahr nicht auszuschließen!
Überlast- und Übertemperaturschutz
Automatische Leistungsreduzierung bzw. Abschal-
tung bei weiterer Erwärmung. Automatischer Wieder-
anlauf nach Abkühlung.
Kurzschlussschutz
Abschaltung mit automatischem Wiederanlauf nach
Kurzschlussbeseitigung.
Installationshinweise
TRONIC-Trafos sind gegen transiente Überspannun-
gen (Netzspikes) gemäß EN 61547 geschützt. Zum
Schutz vor höheren Überspannungen (hervorgerufen
durch Schalten von Leuchtstofflampen, Entladungs-
lampen, Motoren u.a. induktiven Lasten) für TRONIC-
Trafos getrennten Lastkreis installieren. Andernfalls
können Defekte am TRONIC-Trafo beim Schalten
des Stromkreises durch Spannungsspitzen entste-
hen.
Bei Gefahr von Netzspikes zusätzlich TRONIC-Über-
spannungsschutz-Modul primärseitig parallel zu den
TRONIC-Trafos einsetzen.
Tronic-Trafo universal
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Gerä-
te dürfen nur durch eine Elektrofachkraft erfol-
gen.
Um elektrischen Schlag zu vermeiden, bei Arbei-
ten am Gerät oder vor Auswechseln der Lampe
Netzspannung freischalten. (Sicherungsautomat
ausschalten).
Bei Nichtbeachtung der Gefahren- und Installa-
tionshinweise können Geräteschäden Brand
oder andere Gefahrensituationen entstehen!
Hinweise:
Leistungsbereich des Trafos beachten.
Unterlast kann zu Flackern führen.
Wird der Trafo an einen NV-Dimmer (Phasenan-
schnittdimmer) angeschlossen den Trafo mindestens
mit 50 W belasten.
8/05
Bestell-Nr.: 0371 00
Bestell-Nr.: 0493 54
Bestell-Nr.: 0378 00
Seite 1 von 3
