Solevernebelungssystem, Typ Soldos V3
Sie können am Touchscreen zwischen 6 Service Menüs wählen:
1. Testmenü Eingänge
2. Testmenü Ausgänge
3. Testmenü Druckschalter
4. Desinfektion durchführen
5. Pumpe entlüften
6. Menü Informationen
6.6.1

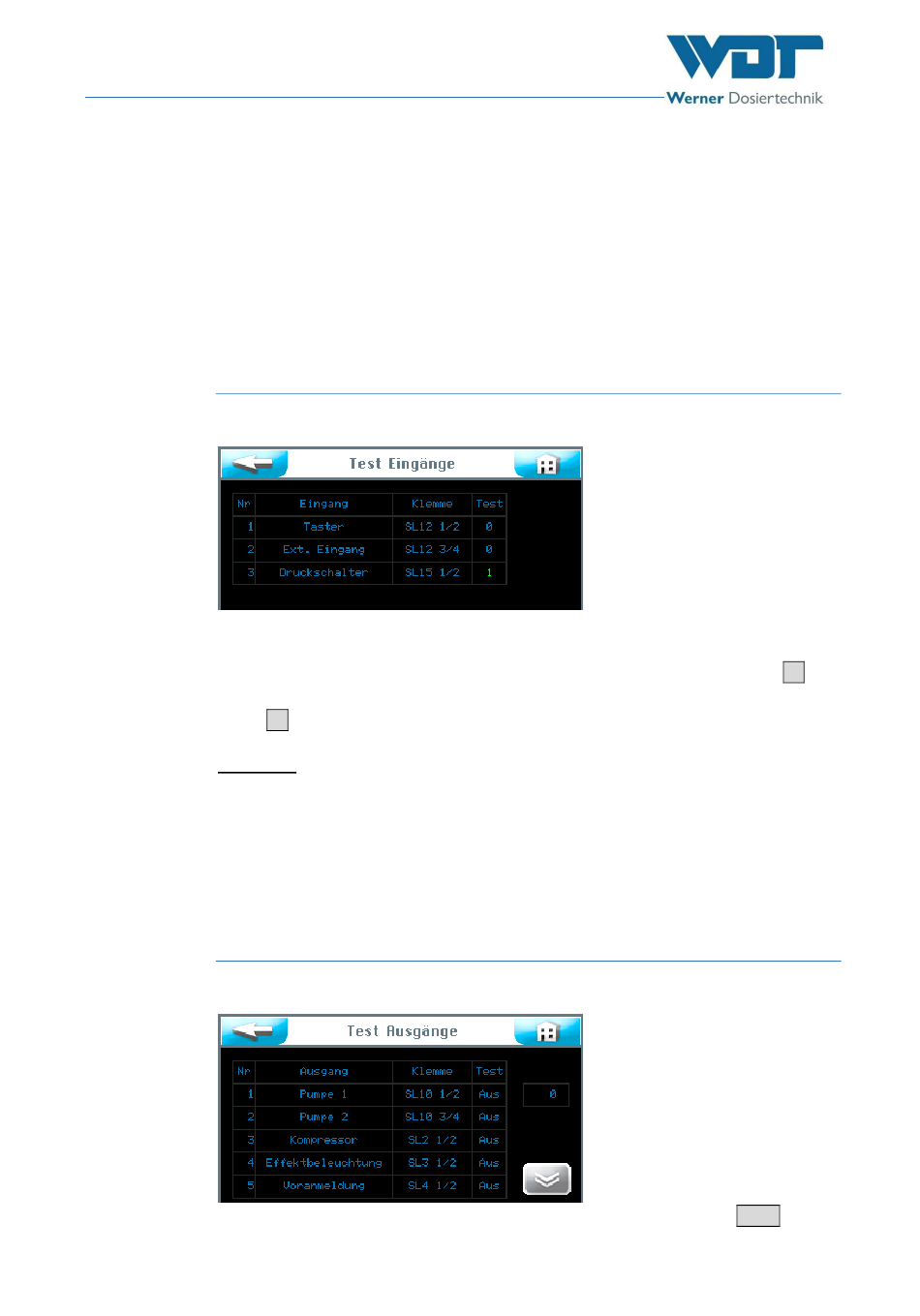

Mit dieser Funktion können Sie 3 elektrische Eingänge der Steuerung testen.
In der Spalte Test wird der Ist-Zustand am jeweiligen Eingang angezeigt. Wählen
Sie die gewünschte Testzeile aus und starten Sie diese in der Spalte Test.
Ist der Eingang offen, so steht kein elektrisches Signal an, es erscheint eine 0 .
Ist der Eingang geschlossen, so steht ein elektrisches Signal an, es erscheint eine
grüne 1 .
Erklärung:
Taster: Es steht ein Signal vom Taster an (nur bei Tasterbetrieb aktiv).
Ext. Eingang: Es steht ein Signal von einer externen Einheit an. (z. B. von WDT
Zentralsteuerung)
Druckschalter: Es steht ein Signal vom Druckschalter an. (nur Soldos SL)
SL12 1/2: Nummer der Klemme und Nummer der Klemmleiste auf der Platine.
6.6.2
Mit dieser Funktion können Sie die elektrischen Ausgänge der Steuerung testen.
Wählen Sie die gewünschte Testzeile aus und starten Sie diese mit dem AUS Button.
Index: 03 Änderungsdatum: 22.10.2019
Testmenü Eingänge
Testmenü Ausgänge
