TECHNISCHE INFORMATIONEN
Installations- und Betriebsanleitung
nur für den Fachmann bestimmt
1. Technische Daten:
ELEKTRISCH
Spannung Frequenz Leistungs-
aufnahme
V Hz
230 50
2. Beschreibung:
Die Pumpe SK9E/FP8E ersetzt die Pumpen SK8, SK9E, FP6 und FP8E. Ihre elektronische Schaltung
erlaubt die Wahl zwischen einem Dauerlaufbetrieb zur Versorgung von Ölöfen (SK9E) und einem syn-
chronen Betrieb mit dem Verbraucher (FP8E). Es ist möglich, zwischen 4 Betriebsgeschwindigkeiten der
Pumpe, entsprechend die gewünschte Leistung zu wählen.
Das Pumpwerk der SK9E/FP8E Pumpen besteht aus einer elektromagnetischen Schwingkolbenpumpe.
Diese kann im Dauerbetrieb auch ohne Ölentnahme eingesetzt werden, wobei die Pumpenleistung auf
den Bedarf einzustellen ist (SK-9 E). (Leistungsregelung immer auf niedrigste Stufe 1-3 stellen). Der Druck
ist auf ca. 2 bar begrenzt. Das Pumpwerk ist in einer druckdichten Sicherheitskammer eingebaut, welche
bei Undichtheiten innerhalb des Gerätes einen Ölaustritt verhindert. Eine zusätzliche, externe Ölauffang-
wanne ist daher nicht erforderlich. Ausführungen und Bestandteile:

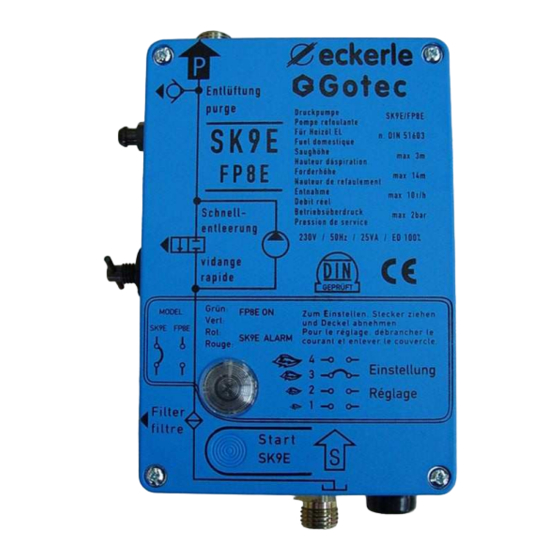

SK9E
Ein Taster zur Inbetriebnahme (8), eine rote Lampe (10) zur
Störungsmeldung, das eingeschraubte Filter (9), eine Entlüft-
ungsschraube (12) und eine Entleerungsschraube (11). Die
Pumpe läuft im Dauerbetrieb (nur in der Heizperiode). Das
Gerät geht bei jeder Stromunterbrechung (Stromausfall) auf
Störung. Eine zusätzliche Leitungsbruchsicherung, sowie
Ölmangelsicherung sind nicht eingebaut. Bei längeren
Heizpausen (Übergangszeit, Sommer) muss der Netzstecker
gezogen werden. Dadurch werden unnötige Betriebszeiten ver-
mieden, was zu einer höheren Lebensdauer führen wird.
3. Einsatzmöglichkeiten:
SK9E
Automatische Versorgung von Ölöfen mit Heizöl (EL, L DIN
51603 oder Diesel). Da die Pumpe im Dauerbetrieb (nur in der
Heizperiode) eingesetzt werden darf, ist die Leistungsregelung
immer auf den tatsächlichen Ölbedarf (niedrigste Stufe) einzu-
stellen.
4. Befestigung der Pumpe :
Jede Pumpe wird mit Schrauben und Gummipuffer für die Wandmontage ausgeliefert. Die Pumpe senkrecht (+-2°) und unbedingt
oberhalb des Tanks montieren, so dass auch noch Freiraum für den Zugang an die Pumpe besteht. Die max. Saughöhe von 3 m
senkrecht sollte nicht überschritten werden. Die Rohrinstallation erst nach der Befestigung der Pumpe vornehmen.
5. Installation der Rohrleitungen :
Saugleitung:
Der Anschluss an den Tank (2) erfolgt mit einem Einstrang-Tankanschluss (3) und mit Kupferrohr 8 mm Durchmesser. Ein Filter
(9) ist in der Pumpe integriert. Querschnittsverengungen in der Saugleitung sind zu vermeiden. Es darf kein Rückschlagventil
eingebaut werden, da sonst die Funktion des integrierten Entleerungsventils (11), sowie des Sicherheits-Überdruckventils,
welches die Druckleitung vor Überdruck schützt (z.B. Wärmeausdehnung), nicht gewährleistet ist.
Schutzart Schmelz- Fördermenge Förderhöhe
sicherung
W nach DIN A
25 IP44 0,5
HYDRAULISCH
Saughöhe Max. Pumpen-
max max max
l/h m m
10 14 3
FP8E
Eine grüne Lampe (10) als Betriebsanzeige, ein einge-
schraubtes Filter (9), eine Entlüftungsschraube (12) und eine
Entleerungsschraube (11). Die Pumpe geht in Betrieb, sobald
Spannung angelegt wird.
Da die Pumpe in dieser Ausführung (FP8E) über einen Ver-
braucher, elektrisch angesteuert werden muss, ist eine hohe
Betriebssicherheit sowie ein sehr geringer Verschleiß gegeben.
FP8E
Heizöl-Förderpumpe (EL, L DIN 51603 oder Diesel) für Ver-
braucher mit eigenem Steuerkreis, aber auch für automati-
sche Brenner, Ölöfen- und Kachelöfen, Etagenkessel usw.,
die mit einer elektrischen Steuerleitung (16) mit der Pumpe
verbunden sind.
SK9E/FP8E
MECHANISCH
Anschlüsse
druck ohne
Ölentnahme
bar für CU- Rohre
2 6/8
Gewicht
netto
kg
1.8
