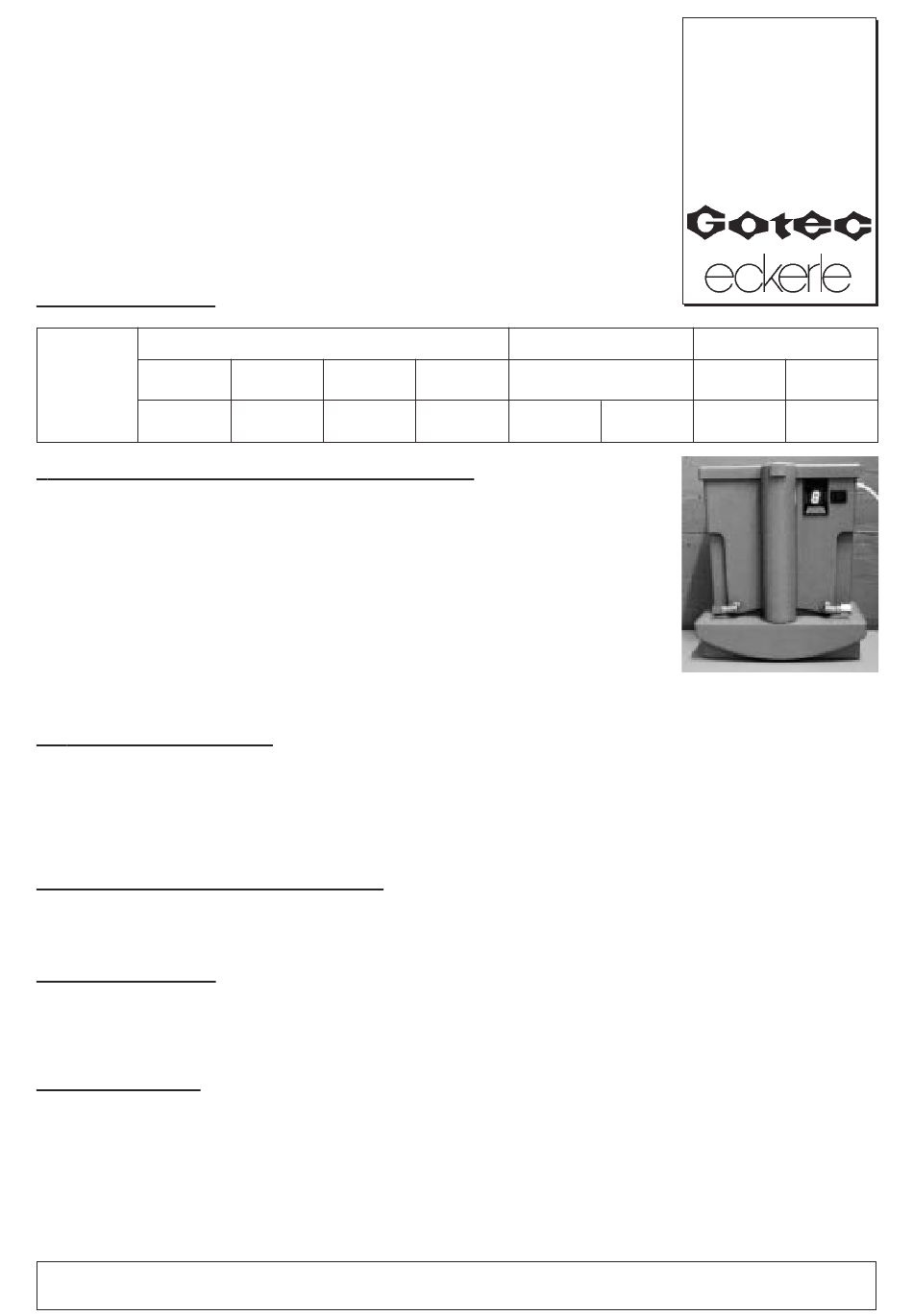

Gotec eckerle SP32-01 Technische Information

TECHNISCHE INFORMATION
Montage- und Betriebsanleitung
Diese Information ist nur für den Fachmann bestimmt.
Technische Daten:
TYP
Spannung
SP32-01 230 V
Funktion- Anwendung- und Installationshinweise
Das neue Gotec/Eckerle- Heizöl- Saugpumpenaggregat SP32-01 ist für die Versorgung
von Ölöfen und automatischen Ölbrennern mit Heizöl L und EL nach DIN 51603 im Saug-
betrieb bestimmt. Das Gerät saugt das Heizöl bis zu einer max. Höhe von 7 m an und füllt
den eingebauten 1,6 Liter Vorratsbehälter automatisch auf. Die Versorgung kann im
Zulaufbetrieb mit natürlichem Gefälle (Minimum 2%) oder im Saugbetrieb von der
Ölbrennerpumpe aus verfolgen. Die Pumpe übernimmt dann die Funktion eines Zwischen-
behälters bzw. Station.
Kein Rückschlagventil sowie Saugfilter in die Saugleitung einbauen, da bereits in
der Pumpe vorhanden!
Der eingebaute, offene Behälter wirkt als Ölentlüftung. Daher ist keine zusätzliche Ent-
lüftung an den Verbrauchern erforderlich.
Die Einbaumöglichkeiten der neuen Saugpumpe entnehmen Sie bitte den beiliegenden
Installationsbeispiel auf Seite 2.
1. Technische Ausstattung
Mit elektromagnetischer Schwingkolbenpumpe, Filtereinsatz, Rückschlagventile für die Saugleitung thermische Sicher-
heitsüberwachung, elektronische Schwimmersteuerung mit vorprogrammierten Kontrollfunktionen, LCD-Anzeige für
Funktion- und Störanzeigen, zwei Leitungsanschlüsse mit Schneidringverschraubungen 8 x 1, Befestigungsbügel- und
Material. Der 1,6 l Vorratsbehälter sowie der Pumpenantrieb samt Verschraubungen sind über der integrierten Ölauffang-
wanne montiert. Diese wird durch eine Leckagesicherheitssteuerung elektronisch überwacht. Das Gerät ist steckerfertig
montiert und werksseitig geprüft.
2. Sicherheitsprüfung und Ausstattung
Das Gerät ist nach DIN 4736 geprüft und zugelassen, gebaut nach VDE 0722, Funkschutz - N. Die Pumpe verfügt über
eine Ölmangelsicherung sowie eine Lecküberwachung für die Sicherheitsauffangwanne. Zusätzliche, zeitgesteuerte Kon-
trollsysteme überwachen die Funktion des Pumpwerkes.
3. Wandbefestigung
Die Pumpe wird mittels beiliegendem Befestigungsbügel mit Montagematerial waagerecht (± 2%) an einer Wand befes-
tigt. Achten Sie darauf, dass sich die beiden Dämpfungs- Gummistücke unter den jeweiligen Kunststoffklemmlaschen der
Pumpe befinden. Achten Sie auf genügend Freiraum nach oben bzw. auf eine gute Zugänglichkeit für Wartungsarbeiten.
Die Pumpe muss min. 25 cm über dem Tankniveau installiert sein, damit keine Zulaufdrücke entstehen können.
4. Rohrinstallation
Das Gerät ist werkseitig mit Saug- und Abgangs- ERMETO Verschraubungen für 8 x 1 Cu-Rohr NW 6 ausgestattet. Beim
Anschluss der Cu-Rohre am Saug- und Abgangstutzen ist darauf zu achten, dass keine Spannungen an den Stutzen
durch Biegen der Leitungen entstehen, und eine Gefälle von mindestens 2% (bei Ölöfen) vorhanden ist. Die Rohrinstalla-
tion muss daher fachmännisch und sorgfältig ausgeführt werden. Wenn die Saugpumpe mehr als 3 m über einem Ölofen
installiert ist, muss vor dem Ofenregler ein Öldruckminderer eingebaut werden.
Achtung: - Beim Biegen der Leitungen dürfen keine Querschnittsverengungen entstehen
- Spannungen auf die Pumpenanschlüsse vermeiden
- Bei der Montage der Leitungen ist auf Dichtheit zu achten
- Die gesetzlichen Richtlinien zur Rohrverlegung sind einzuhalten
ELEKTRISCH
Aufnahme-
Frequenz
Leistung
50 Hz 40 W
HYDRAULISCH
Sicherung Saughöhe max.
7 m
0.5 A
4 m
SP32-01
MECHANISCH
Reserve-
Menge
12 l/h
1,6 l
18 l/h
Höhe : 255 mm
Breite : 217 mm
Tiefe : 168 mm
Netto
Gewicht
2 kg
