Technische Information
Montage- und Betriebsanleitung
(Die Installation darf nur über einen Fachbetrieb erfolgen!)
Technische Daten
TYP
Spannung
SP32 02-40 230 V
SP32 02-80 230 V
Funktion- Anwendung- und Installationshinweise

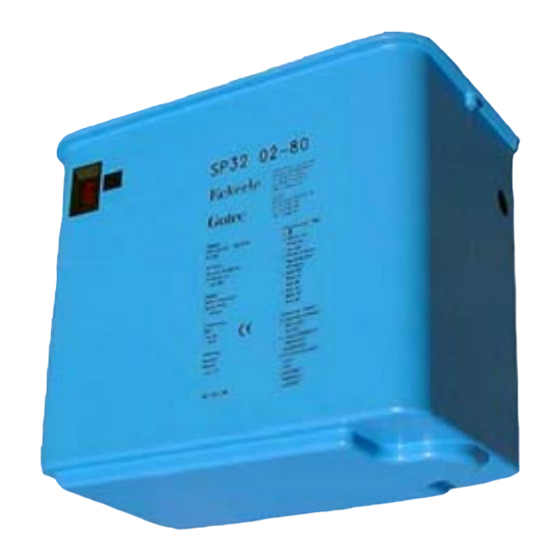

Das neue Gotec/Eckerle- Heizöl- Saugpumpenaggregat SP32 02-40 oder
SP32 02-80 ist für die Versorgung von automatischen Ölbrennern mit Heizöl L
und EL nach DIN 51603 oder auch Dieselöl im Saugbetrieb bestimmt. Das Gerät
saugt das Heizöl bis zu einer maximalen Höhe von 7 m an und füllt den
eingebauten 7,3 Liter Vorratsbehälter automatisch auf. Das Saugpumpen-
aggregat kann auch tiefer als der Ölbrenner installiert werden. Die Pumpe
übernimmt dann die Funktion einer Zwischenstation.
Kein Rückschlagventil sowie Saugfilter in die Saugleitung einbauen, da
bereits in der Pumpe vorhanden!
Der eingebaute, offene Behälter wirkt als Ölentlüftung. Daher ist keine
zusätzliche Entlüftung an den Verbrauchern erforderlich.
Die Einbaumöglichkeiten der neuen Saugpumpe entnehmen Sie bitte den
beiliegenden Installationsbeispielen auf Seite 2.
1. Technische Ausstattung
Mit elektromagnetischer Schwingkolbenpumpe, ein elektrisches (E) oder mechanisches (M) Antihebeventil,
Filtereinsatz, Rückschlagventile für die Saugleitung, thermische Sicherheitsüberwachung, elektronische
Schwimmersteuerung mit vorprogrammierten Kontrollfunktionen, LCD-Anzeige für Funktion- und Störanzeigen,
zwei Leitungsanschlüsse mit Schneidringverschraubungen für ∅ 6/8 Kupferrohre bei SP32 02-40 bzw. ∅ 8/10 bei
SP32 02-80, Befestigungsbügel- und Material. Der 7,3 Liter Vorratsbehälter sowie der Pumpenantrieb samt
Verschraubungen sind über einer integrierten Ölauffangwanne montiert. Diese wird durch eine Leckagesicherheits-
Steuerung elektronisch überwacht. Das Gerät ist steckerfertig montiert und werksseitig geprüft.
2. Sicherheitsprüfung und Ausstattung
Das Gerät ist nach DIN 4736 geprüft und zugelassen, gebaut nach VDE 0722, Funkschutz – N. Die Pumpe verfügt
über eine Ölmangelsicherung sowie eine Leckageüberwachung für die Sicherheitsauffangwanne. Zusätzliche,
zeitgesteuerte Kontrollsysteme überwachen die Funktion des Pumpwerkes.
3. Transportsicherung
Nach Auspacken des Gerätes, Transportsicherung wie folgt entfernen:
•
das Saugaggregat aus der Verpackung nehmen,
•
die drei Schrauben (10) lösen und den Deckel abnehmen,
•
die Schutzstopfen von den Verschraubungen bei Saug- und Ofenabgang entfernen.
4.
Gotec S.A ◊ Rue des Casernes 59, CH-1950 Sion ◊ info@gotec.ch ◊ Tél. (027) 205 7 205 - Fax (027) 205 7 206
Eckerle Industrie Elektronik GmbH ◊ Otto-Eckerle-Str. 12a, D – 76316 Malsch ◊ info@eckerle.com
ELEKTRISCH
Aufnahme-
Frequenz
Leistung
50 Hz 40 W
50 Hz 80 W
HYDRAULISCH
Sicherung Saughöhe max.
7 m
0.5 A
4 m
7 m
0.5 A
4 m
SP32-02-40M
SP32-02-40E
SP32-02-80M
SP32-02-80E
MECHANISCH
Reserve-
Menge
19 l/h
7.3 L
40 l/h
20 l/h
7.3 L
55 l/h
Abmessungen :
Höhe: 315 mm
Breite: 380 mm
Tiefe: 225 mm
◊ Tel. +49(0)7246/9204-0, Fax -44
Netto
Gewicht
6 kg
7 kg
