5. Elektroinstallation
Die Netzanschlussdose, 230 Volt, muss einen Erdschutzleiter haben. Das Gerät wird komplett, anschlussfertig mit
Netzstecker nach VDE ausgeliefert. Es ist über eine handelsübliche Glaspatronensicherung, 0,5 A, auf der Schaltplatte
abgesichert. Beim Einsatz als Zubringerpumpe für einen Ölbrenner kann das Gerät auch elektronisch über die Steue-
rung des Ölbrenners angeschlossen werden. Dies bietet eine zusätzliche Sicherheit, da bei Stillstand des Brenners
auch die Saugpumpe stromlos geschaltet wird.
Achtung: Die elektrische Ansteuerung der Pumpe über den Verbraucher ist erst nach der Erstinbetriebnahme möglich,
nachdem der Ölbehälter der Pumpe sich gefüllt hat.
F
G
E
C
D

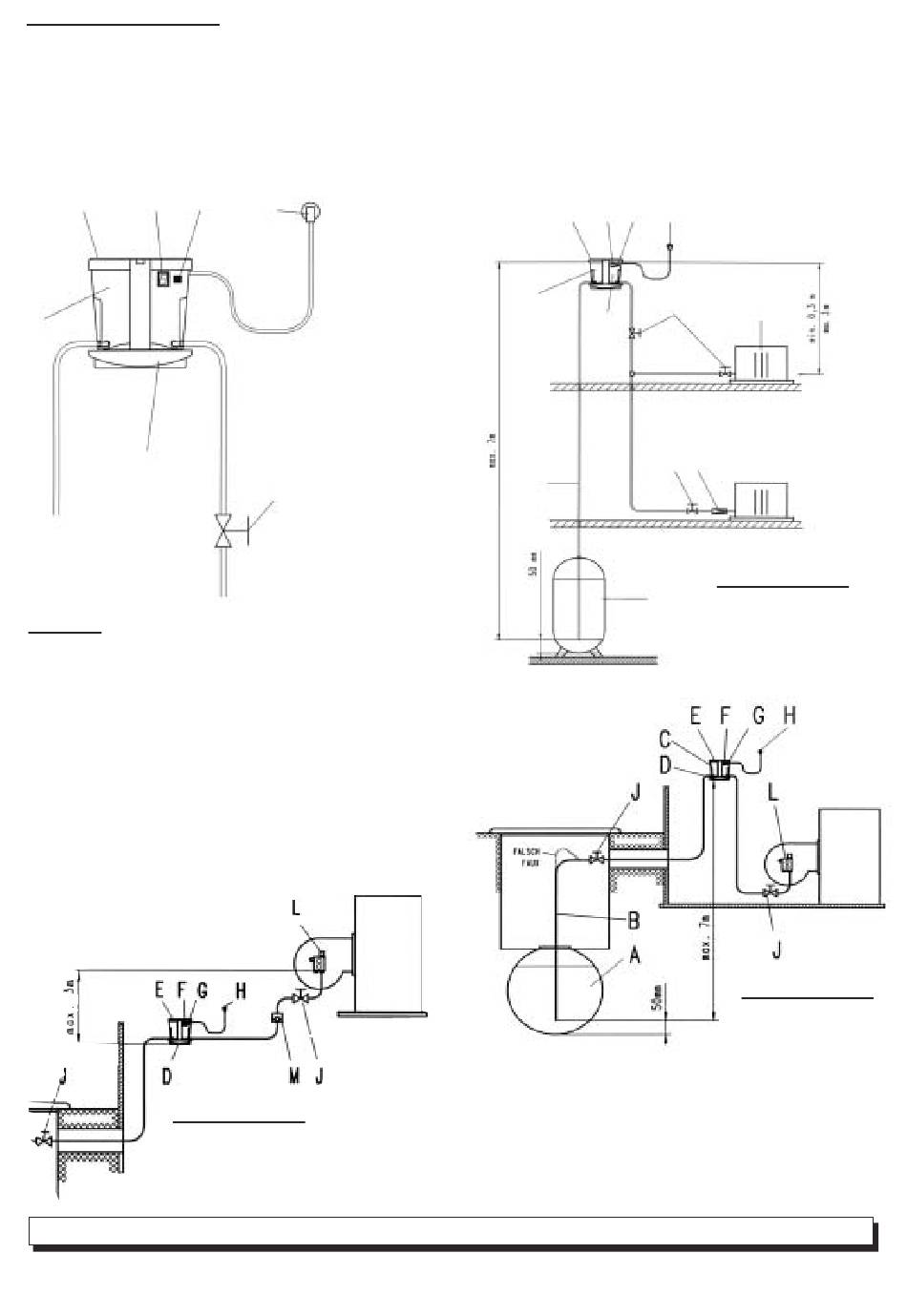

Legende:
A.
Tank
B.
Saugleitung Rohr Ø6/8
C.
Ölbehälter Saugpumpe1,6l
D.
Ölauffangwanne
E.
Gehäuseabdeckung
F.
LCD-Anzeige
G.
Einschaltkontakt
H.
Netzstecker
J
Absperrventile
K
Öldruckregler
L
Verbraucher
M
Rückschlagventil
VERBRAUCHER:
Brenner über der
SP32-01
Vor dem Entfernen des Deckels (Pos.E) immer erst den Netzstecker ziehen (Pos.H).
H
J
E
F G
H
C
J
D
J K
B
A
L
VERBRAUCHER:
Ölöfen unter der
SP32-01
VERBRAUCHER:
Brenner unter der
SP32-01
