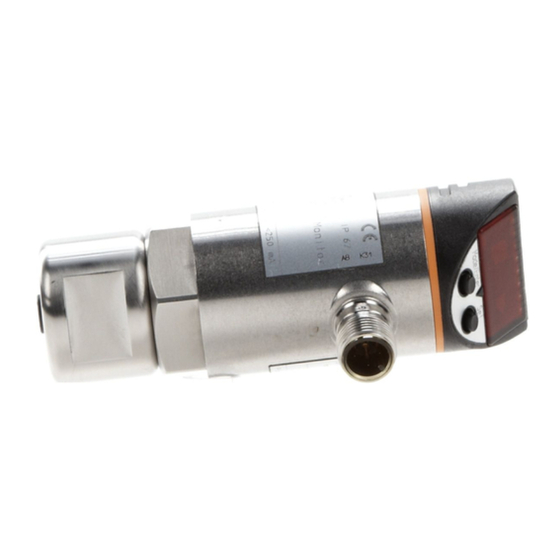

IFM Electronic Efector500 PP2001 Bedienungsanleitung
IFM Electronic Efector500 PP2001 Bedienungsanleitung

IFM Electronic Efector500 PP2001 Bedienungsanleitung

Programmier- und anzeigegerät

Werbung

Bedienungsanleitung
DE
Programmier- und Anzeigegerät
PP2001

Werbung

loading

Inhaltszusammenfassung für IFM Electronic Efector500 PP2001

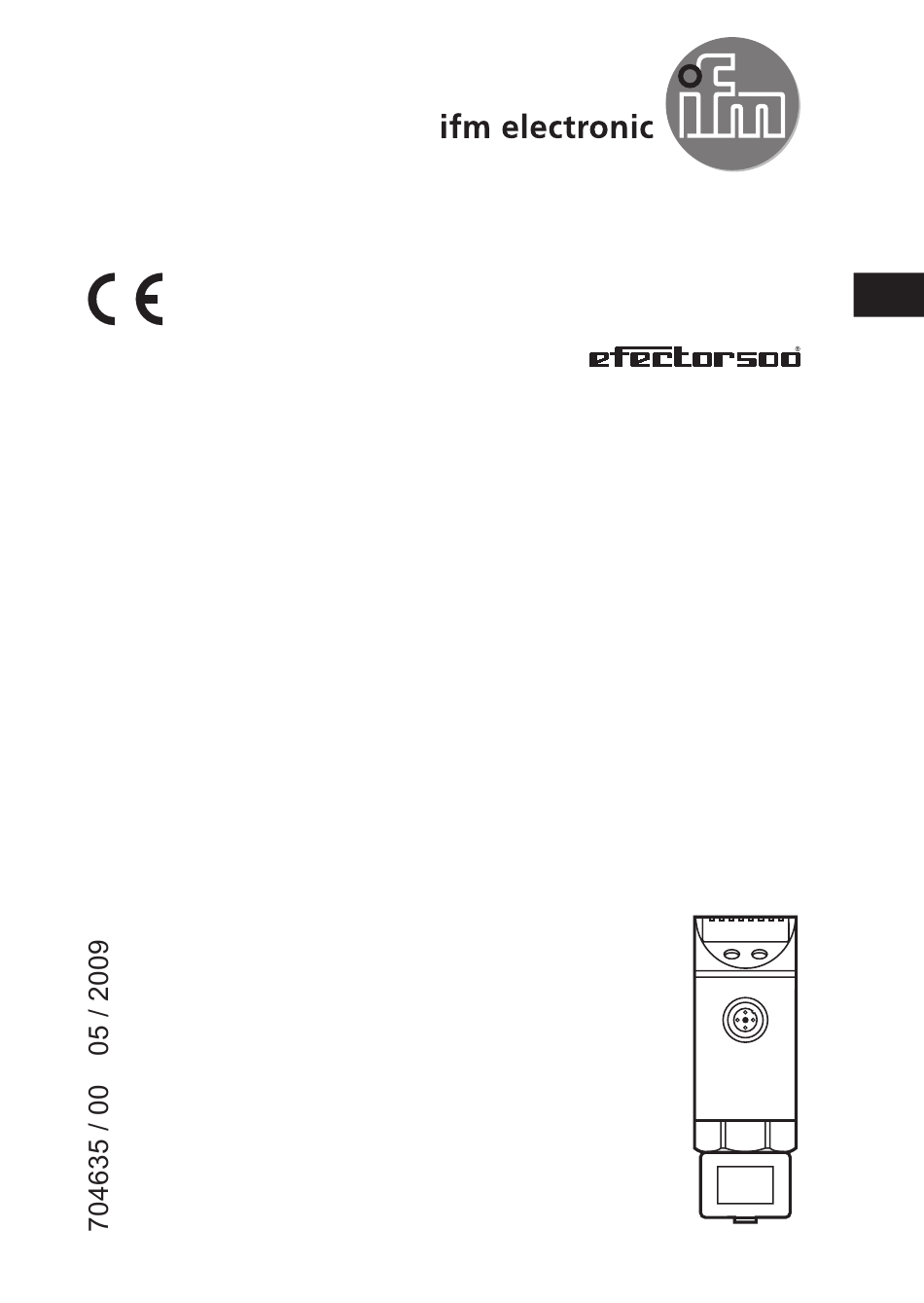

  • Seite 1 Bedienungsanleitung Programmier- und Anzeigegerät PP2001...
  • Seite 2 Inhalt 1 Vorbemerkung ������������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung ��������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 3 Lieferumfang���������������������������������������������������������������������������������������������������������4 4 Bestimmungsgemäße Verwendung����������������������������������������������������������������������4 5 Funktion ����������������������������������������������������������������������������������������������������������������4 6 Montage����������������������������������������������������������������������������������������������������������������5 7 Elektrischer Anschluss������������������������������������������������������������������������������������������5 7�1 Offline-Betrieb �������������������������������������������������������������������������������������������������5 7�1 Online-Betrieb ������������������������������������������������������������������������������������������������6 8 Bedien- und Anzeigeelemente������������������������������������������������������������������������������7 9 Menü���������������������������������������������������������������������������������������������������������������������8 9�1 Menüstruktur���������������������������������������������������������������������������������������������������8 10 Betrieb ����������������������������������������������������������������������������������������������������������������9 10�1 Anschluss eines Sensors / Initialisierung �����������������������������������������������������9 10�2 Sensor parametrieren ���������������������������������������������������������������������������������10 10�3 Parametersatz eines Sensors kopieren �����������������������������������������������������12...
  • Seite 3 1 Vorbemerkung 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4 3 Lieferumfang � � 1: PP2001 2: Kabel für den Anschluss eines Sensors an PP2001 Folgende Komponenten sind als Zubehör lieferbar (gesondert zu bestellen): • Verbindungskabel mit M12-Steckverbindung für Spannungsversorgung und Ausgangssignale des Sensors (→ Katalog oder www.ifm.com). • 24 V-Netzgerät (Bestell-Nr� E30080)� 4 Bestimmungsgemäße Verwendung Das Gerät ist einsetzbar für Diagnose und Parametrierung von Drucksensoren�...
  • Seite 5 • Es ermöglicht die Änderung der aktuellen Parameter des Sensors� • Das Gerät verfügt über einen wiederbeschreibbaren Festspeicher� Durch ein- fache Aktionen (COPY und SEND) kann es den Parametersatz eines Sensors speichern und an andere Sensoren gleichen Typs weitergeben� • Ein gespeicherter Parametersatz kann beliebig verändert und neu gespeichert werden�...
  • Seite 6 � � � ������ � � � � � � � 7.1 Online-Betrieb Betrieb mit eingebautem Sensor, in laufender Produktionsanlage � ���������� � � � ���������� ��� � � ���������� ��� ���������� � �� � � � � � ► Anlage spannungsfrei schalten�...
  • Seite 7 8 Bedien- und Anzeigeelemente � � � � � � � � � ���������� ��� �� �� 1 bis 8: Indikator-LEDs - LED 2: grün = Anzeige des Systemdrucks in mbar� - LED 2 + LED 1: grün = Anzeige des Systemdrucks in mWS� - LED 3: grün = Anzeige des Systemdrucks in bar�...
  • Seite 8 9 Menü 9.1 Menüstruktur ��� � � � � � � � � � � � � � � � � � � � � � � � � � � � 1: Sensorspezifische Parameter (abhängig von angeschlossenen Sensor) 2: Aktionspunkte des PP2001...
  • Seite 9 10 Betrieb 10.1 Anschluss eines Sensors / Initialisierung ► Sensor an PP2001 anschließen� ► Betriebsspannung anlegen� > Initialanzeige erscheint� Sensortyp (Durchlaufanzeige) > Aktueller Messwert wird angezeigt� PP2001 und Sensor sind betriebs- bereit� Hinweise: • Sind im Betriebsmodus nur [COPY] und [SEND] aktiv, unterstützt der ange- schlossene Sensor die Parametrier- und Editierfunktionen nicht�...
  • Seite 10 10.2 Sensor parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� Jede Parametereinstellung benötigt folgende Schritte: ► Sensor an PP2001 anschließen > Gerät durchläuft die Initialisierungs- phase und zeigt anschließend den aktuellen Messwert�...
  • Seite 11 • Bei diesem Parametriervorgang wird nur der Parametersatz des Sensors geändert� Der in PP2001 gespeicherte Parametersatz bleibt unverändert� • Nicht Aktionspunkt [SEND] aktivieren� Dadurch würde der in PP2001 gespeicherte Parametersatz auf den Sensor übertragen� • Wird [SLoc] angezeigt bei dem Versuch, einen Parameterwert zu ändern, ist der Sensor per FDT-Software verriegelt�...
  • Seite 12 10.3 Parametersatz eines Sensors kopieren ► Sensor an PP2001 anschließen > Gerät durchläuft die Initialisierungs- phase (→ 10.1) und zeigt anschlie- ßend den aktuellen Messwert� ► [Mode/Enter] drücken, bis [COPY] angezeigt wird. ���������� ��� ► [Set] drücken und gedrückt halten� > [WAIT] wird blinkend angezeigt� ����������...
  • Seite 13 10.4 Gespeicherten Parametersatz ändern ► Betriebsspannung anlegen� > Initialanzeige erscheint� Sensortyp (Durchlaufanzeige) ► Sobald die Durchlaufanzeige er- scheint: Kurz [Mode/Enter] drücken� ���������� ��� > [EDIT] wird angezeigt� ► 5 Sekunden lang [Set] drücken� > Der erste Menüpunkt wird angezeigt ���������� ��� (hier SP1)�...
  • Seite 14 10.5 Parametersatz auf weitere Sensoren übertragen ► [Mode/Enter] drücken, bis [SEND] angezeigt wird. ���������� ��� ► [Set] drücken und gedrückt halten� > [WAIT] wird blinkend angezeigt� ���������� ��� ► [Set] loslassen� > [DONE] wird kurz angezeigt, danach wieder [SEND]� Damit ist der Kopiervorgang beendet, der Parametersatz des PP2001 ist im Sensor gespeichert�...
  • Seite 15 10.6 Fernanzeige / Fernauswertung Nach Anschluss eines Sensors und Initialisierung (→ 10.1) erscheint der aktuelle Messwert im Display� Die Ausgangssignale des Sensors werden übertragen und am Ausgang des PP2001 zur Verfügung gestellt� Einstellung der Parameter ablesen ► Kurz [Mode/Enter] drücken: Die Parameter werden nacheinander aufgerufen� ► Kurz [Set] drücken: Der zugehörige Parameterwert wird ca� 15 s lang ange- zeigt�...
  • Seite 16 11 Maßzeichnung � � �� �� � � �� �� � �� � Maße in mm 1: 4-stellige alphanumerische Anzeige 2: LEDs (Anzeigeeinheit / Schaltzustand) 3: Programmiertaste 4: Anschluss für Spannungsversorgung und Ausgangssignale 5: Anschluss für Sensor 6: Montagemutter...
  • Seite 17 12 Technische Daten Betriebsspannung [V] ������������������������������������������������������������������������������������������ 18���32 DC Strombelastbarkeit [mA] ��������������������������������������������������������������������������������������������������250 Kurzschlussschutz (getaktet); verpolungssicher, überlastfest Spannungsabfall [V] ���������������������������������������������������������������������������������������������������������< 2 Stromaufnahme [mA]������������������������������������������������������������������������������������������������������< 40 Bereitschaftsverzögerungszeit [s]��������������������������������������������������������������������������1,5���10 *) Ansprechzeit für Weiterleiten des Sensor-Ausgangssignals [ms] ���������OU1 < 50 / OU2 = 0 Mess- / Anzeigezykluszeit [ms]����������������������������������������������������������������������������������������200 Gehäusewerkstoffe ��������������������������...
