hager TN004S Bedienungsanleitung

TN004S
Montage
1
Kabel CAT 7 oder CAT 5e
Wegen möglicher Zugkräfte,
A
die ersten Zentimeter des
Kabelendes abschneiden
3
A
C
8 7 6 5 4 3
B
6
1
£
Patchmodul RJ45
CAT 5e UTP
+ Hutschienenträger
Produktbeschreibung

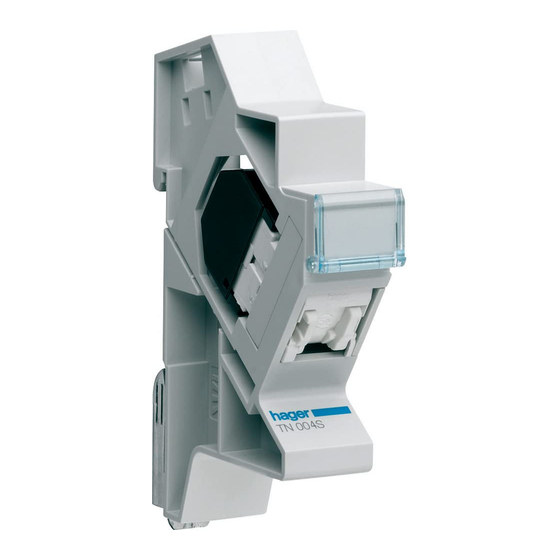

Das Patchmodul TN004S besteht aus einem
RJ45 - Modul und einem Hutschienenträger,
der mittels eines Clips im Multimediaverteiler
montiert wird.
2
B
PVC-Mantel und
Kabelabschirmung
4
T568A
B
T568A
8 7
6 5 4 3
2 1
2 1
Bedienungsanleitung
Technische Spezifikationen
- Entspricht der Norm: EN 60603-7-3.
-
- Selbstschneidende Kontakte (kein Werkzeug
erforderlich).
- Norm-Farbencode: EIA/TIA 568 A & B.
- Steckverbindung RJ45, Kategorie 5e UTP.
~ 60 mm
5
7 8
8 7
6 5 4 3
2 1
Konformität
Abschirmung der Kabeladern
(den Bezugspfeil nach vorne
verschieben zu den einzelnen Adern)
C
D
T568B
8 7
6 5 4 3
2 1
T568B
8 7 6 5 4 3
2 1
6T 6191.b
