TN 131
Product scope
GB

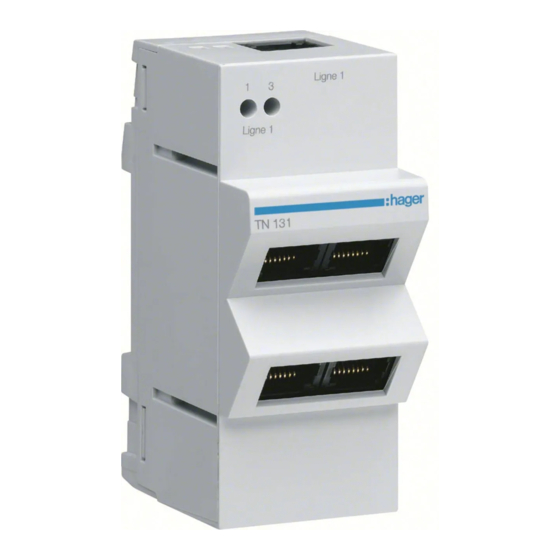

TN 131 unit enables distribution for the
following devices analogue telephone line with
4 outputs.
It allows the connection of one or more tele-
phone, fax and/or modem sets.
Precautions of use
If you have only one telephone line and if a fax
machine or modem is connected to it, all tele-
phone sets connected to the distributor will
ring on each incoming call (including fax or
modem).
Depending on fax/modem configuration, such
devices will connect only after a given number
of rings. During this time delay, any receiver
can be picked up to respond.
But when fax/modem has connected, the
receivers should not be picked up to prevent
call cut-off during data transfer.
Technical specifications
Telephone features:
- 1 input for analogue telephone lines
(PSTN)
Environment:
- Operating temperature: -5/+50 °C
- Storage temperature: -25/+70 °C
Connection:
- Telephone line inputs:
Connector block 1 x 2 connection
points or 1 female connector RJ45
- Telephone outputs:
4 femal e connectors RJ45
Normes:
- Conformity; EN 60950-1, ITU-T K21.
or / oder
eller / ou / of
RJ45
12 mm
0 ,2 - 1 m m 2
Hager SAS - 132 bld d'Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net
Analogue telephone
FR GB
distributor
NL
1 X 4 outputs RJ 45
Analog- Telefonverteiler
DE
1 x 4 RJ 45 -Ausgänge
Analogt telesplitter
SE
1 x 4 utgångar RJ 45
Produktbeschreibung
DE
Der Verteiler TN 131 gewährleistet die Verteilung
einer Analog-Telefonleitung an 4 Ausgänge.
Er ermöglicht den Anschluss eines oder mehrerer
Telefone, Fax und/oder Modem..
Sicherheitsvorkehrungen
Wenn Sie nur eine Telefonleitung besitzen und an
diese Leitung ein Faxgerät bzw. Modem anges-
chlossen ist, klingeln alle an den Verteiler anges-
chlossenen Geräte bei eingehenden Anrufen (also
auch das Fax bzw. das Modem).
Je nach Gerätkonfiguration von Fax/Modem nimmt
das Gerät nach einer bestimmten Anzahl von
Klingeltönen ab. Während dieses Zeitraums kann
jedes an dieser Leitung angeschlossenen
Endgeräte durch Abheben des Hörers den Anruf
übernehmen.
Wurde der Anruf von Fax oder Modem angenom-
men, sollte der Telefonhörer nicht abgenommen
werden, um eine Unterbrechung der
Datenübertragung zu vermeiden.
Technische Spezifikationen
Fernsprechdaten:
- 1 Analog-Telefonleitungseingang
(PSTN)
Umgebungstemperaturen:
- Betriebstemperatur: -5/+50 °C
- Lagerungstemperatur: -25/+70 °C
Anschlußkapazität:
- Anschluss des Telefonleitungseingangs über
1 Klemmleiste mit 2 Anschlussklemmen
oder 1 RJ 45 - Buchse
- Ausgänge für Telefone:
4 RJ45-Buchsen
Normen:
- Konformität; EN 60950-1, ITU-T K21.
1 1
TN 002S
TN 003S
TN 004S
TN 131
User Instructions
Bedienungsanleitung
Bruksanvisning
Presentation av produkten
SE
Presentation av produkten TN 131 ger dig
följande en analog telefonlinje till 4 utgångar.
Den ger möjlighet att koppla upp en eller flera
telefoner, faxar och modem.
Försiktighetsåtgärder vid användning
Om du bara har en telefonlinje ansluten till
Tele-splittern och kopplar in denna kommer
alla anslutna apparater att ringa vid inkomman-
de samtal (inklusive fax eller modem).
Beroende på den fax/modemspecifika konfigu-
rationen, kommer de att besvara samtalet efter
ett bestämt antal ringsignaler. Inom detta
intervall kan man svara i vilken telefon som
helst genom att lyfta på luren.
När samtalet besvarats av faxen
eller modemet, får man inte lyfta på luren på
någon av de anslutna telefonerna
för att undvika att samtalet bryts under
dataöverföringen.
Teknisk data
Data tele :
- 1 eller 2 ingångar för analoga telefonlinjer
(PSTN)
Miljöförutsättningar :
- Driftstemperatur : -5/+50 °C
- Förvaringstemperatur : -25/+70 °C
Anslutning :
- Ingångar för telefonlinjer :
Skruvlös anslutningsplint 1 x 2 anslutning-
spunkter eller 1 honuttag RJ45
- Utgångar till telefonapparater : 4 honuttag
RJ45
Normer :
- överensstämmelse ; EN 60950-1,
ITU-T K21.
4 x RJ45
