HomeMatic RS485 Installationsanleitung Seite 8

14

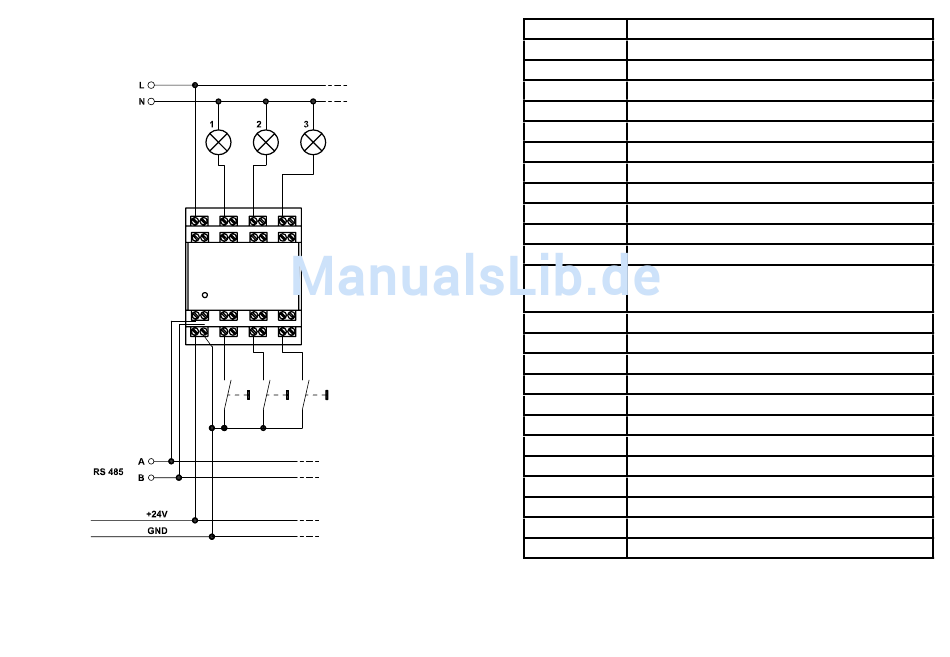

Klemme Funktion
1.1, 1.5 Außenleiteranschluss
2.1, 2.5 Geschaltete Phase Kanal 1
3.1, 3.5 Geschaltete Phase Kanal 2
4.1, 4.5 Geschaltete Phase Kanal 3
1.2, 1.6 Geschaltete Phase Kanal 4
2.2, 2.6 Geschaltete Phase Kanal 5
3.2, 3.6 Geschaltete Phase Kanal 6
4.2, 4.6 Geschaltete Phase Kanal 7
1.3 RS485-Bus (Bus A)
1.7 RS485-Bus (Bus B)
1.4 Spannungsversorgung 24 V / DC
Spannungsversorgung Masse-
1.8
anschluss
2.3 Tastereingang S1
2.7 Tastereingang S2
3.3 Tastereingang S3
3.7 Tastereingang S4
4.3 Tastereingang S5
4.7 Tastereingang S6
2.4 Tastereingang S7
2.8 Tastereingang S8
3.4 Tastereingang S9
3.8 Tastereingang S10
4.4 Tastereingang S11
4.8 Tastereingang S12
