Allgemeine Systeminformation Zu Homematic; Allgemeine Hinweise Zum Bussystem; Allgemeine Hinweise Zur Installation - HomeMatic RS485 Installationsanleitung

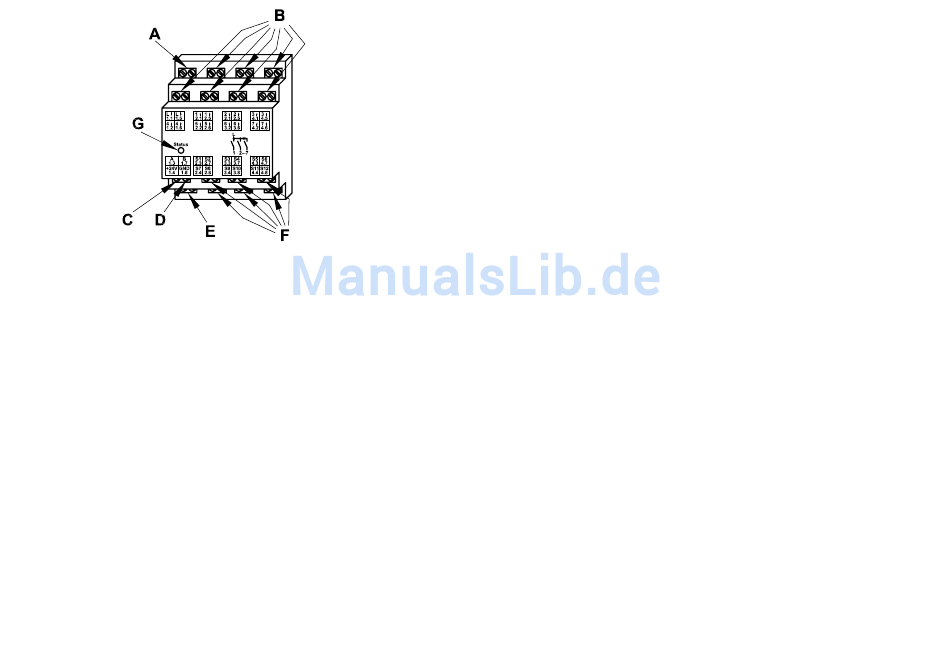

(A) - Außenleiteranschluss Lastseite
(B) - Ausgangsklemmen Kanäle 1 – 7
(C) - Bus A
(D) - Bus B
(E) – Busspannungsversorgung
(F) – Klemmen Tastereingänge
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersy-
stems.
Alle Geräte werden mit einer Standardkonfiguration
ausgeliefert. Darüber hinaus ist die Funktion des
8
Gerätes über ein Programmiergerät und Software
konfigurierbar. Welcher weitergehende Funktionsum-
fang sich damit ergibt, und welche Zusatzfunktionen
sich im HomeMatic System im Zusammenspiel mit
weiteren Komponenten ergeben, entnehmen Sie bitte
der gesonderten Konfigurationsanleitung oder dem
HomeMatic Systemhandbuch.
Alle technischen Dokumente und Updates finden Sie
stets aktuell unter www.HomeMatic.com.
5 Allgemeine Hinweise zum
Bussystem

5.1 Allgemeine Hinweise zur Installation

Grundsätzlich kann man die Anschlüsse der HMW-
Komponenten in zwei Gruppen einteilen. In die
Lastseite und in die Steuerseite (24 V- Spannungsver-
sorgung, Tastereingänge, RS485-Bus).
Lastseite
Da lastseitig typischerweise 230 V-Netzverbraucher
geschaltet werden, ist hier der Einsatz von VDE-
gerechten Installationsleitungen, wie beispielsweise
NYM-Leitung etc., erforderlich. Die Leitungsquerschnit-
9
