Untertransporteur-Nullstellung
.06.03
Regel
Bei Stichlängeneinstellung "0" sollen

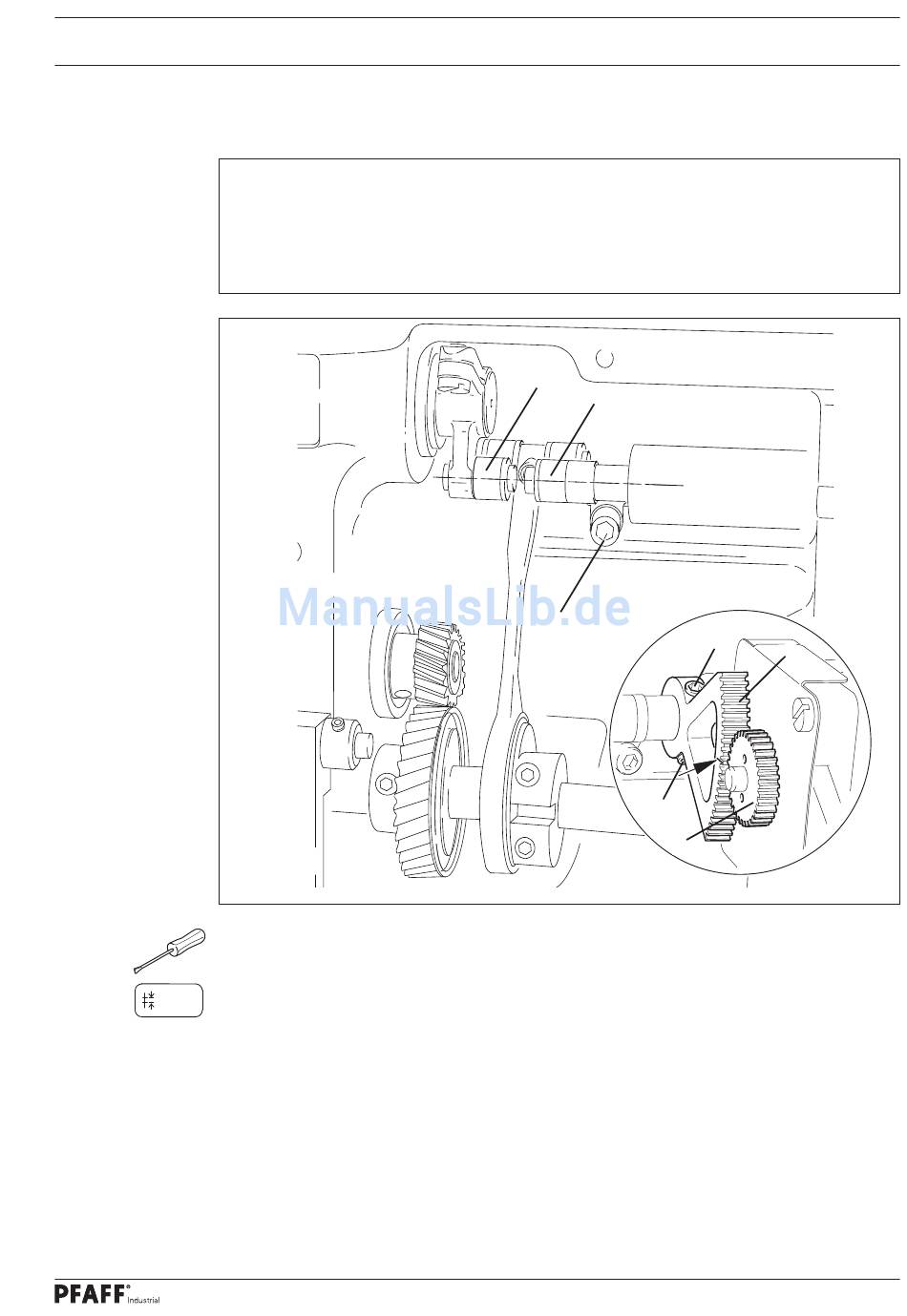

1. soll die Markierung auf dem Zahnsegment 1 mittig zur Welle des Zahnrads 3 stehen,
2. Kurbel 4 und 6 fl uchten und der Untertransporteur beim Drehen am Handrad keine
Schiebebewegung ausführen.
Fig. 15 - 04
● Maschine einschalten.
● Über das Bedienfeld die Stichlänge auf "0" stellen und am Handrad drehen bis der Stich-
0.0
stellermotor reagiert.
● Sicherstellen, dass Parameter 834 auf "0" steht, siehe Kapitel 15.11 Parametereinstel-
lungen.
● Zahnsegment 1 ( Schrauben 2 ) ohne Zahnrad 3 zu verdrehen entsprechend der Regel 1
einstellen.
● Kurbel 4 ( Schrauben 5 ) entsprechend der Regel 2 verdrehen.
● Maschine ausschalten.
6
4
5
2
3
