Micropilot M
Aufbau des Messsystems mit
Micropilot M
(FMR 230, FMR 231,
FMR 232, FMR 233,
FMR 240, FMR 244,
FMR 245)
Endress + Hauser
Grenzstand-Messsystem

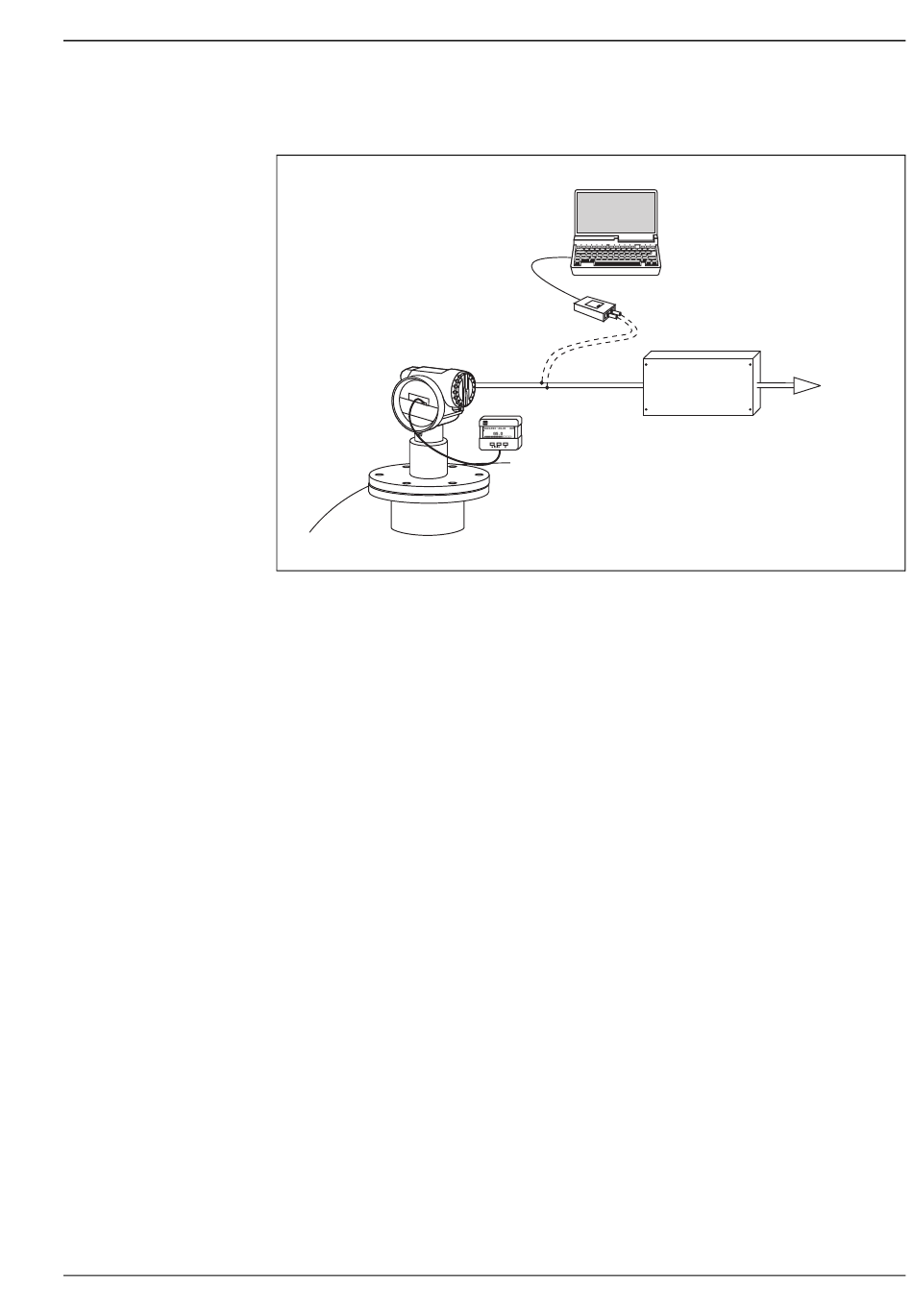

In der folgenden Abbildung sind die Geräte des Messsystems dargestellt (Beispiel).
FMR 230
FMR 231
FMR 232
FMR 233
FMR 240
FMR 244
FMR 245
Im Messumformer (Micropilot M) wird ein dem Füllstand proportionales analoges Signal (4...20 mA) erzeugt,
das einer nachgeschalteten Logic Unit (z.B. SPS, Grenzsignalgeber, ... ) zugeführt wird und dort auf das Über-
schreiten eines max. Wertes überwacht wird.
Zur Störungsüberwachung muss die Logic Unit dabei sowohl HI-Alarme (≥ 21,5 mA) als auch LO-Alarme
(≤ 3,8 mA) erkennen.
Die ermittelten Kennwerte (siehe Anhang) gelten ausschlieslich für folgende Varianten:
FMR 230: FMR 230-######A###
FMR 230-######B###
FMR 230-######K###
FMR 231: FMR 231-#####A####
FMR 231-#####B####
FMR 231-#####K####
FMR 232: FMR 232-#####A###
FMR 232-#####B###
FMR 232-#####K###
FMR 233: FMR 233-#####A###
FMR 233-#####B###
FMR 233-#####K###
- ToF Tool
- COMMUWIN II
Commubox
FXA 191
Logic Unit
z.B. SPS,
Grenzsignalgeber,
4...20 mA
...
ENDRESS + HAUSER
%
– + E
Anzeige- und
Bedienmodul
VU 331
FMR 240:
FMR 244:
FMR 245:
Actuator
L00-FMR2xxxx-14-00-06-de-029
FMR 240-#######A###
FMR 240-#######B###
FMR 240-#######K###
FMR 244-######A###
FMR 244-######B###
FMR 244-######K###
FMR 245-#####A###
FMR 245-#####B###
FMR 245-#####K###
5
